07-5 Creo 掃描曲面的水平垂直控制

壹、用途：

決定草繪平面旋轉的方式。

自動：
草繪截面平面會自動定向XY方向。

法向於曲面：
有條件的選項，當原點軌跡是曲面上的線、曲面單側邊、雙側邊、實體邊、曲面相交曲線及投影相交曲線會為預設選項。可使用下一個點選四個不同的方向。

X軌跡：
草繪截面平面Ｘ向會穿過指定的X軌跡並隨著選取的曲線鏈扭轉。

貳、功能用法：

一、水平/垂直控制：

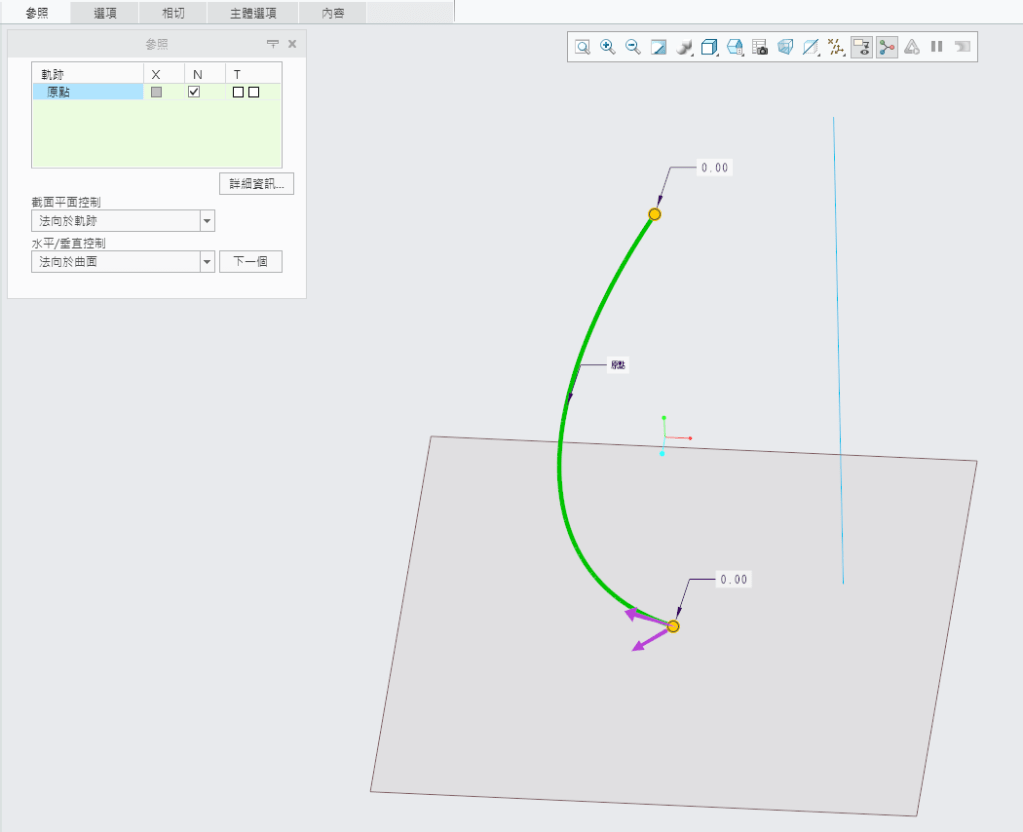

選取一個相交產生出來的曲線做為原點軌跡。
會看到水平垂直控制預設選項為法向於曲面。

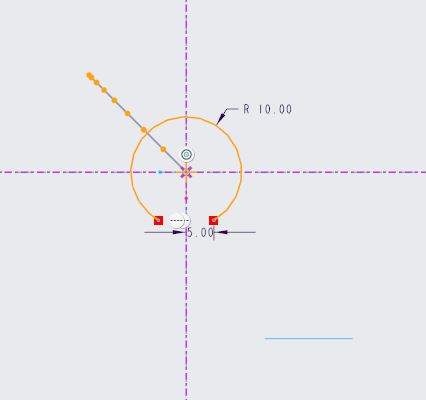

將截面平面控制改恆定法向並選取Top基準平面後進入草繪。

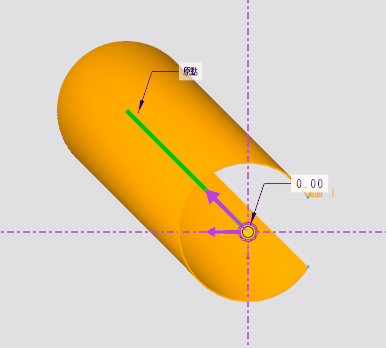

完成草繪後點選下一個，注意Ｃ型口方向會變換。

二、Ｘ軌跡：

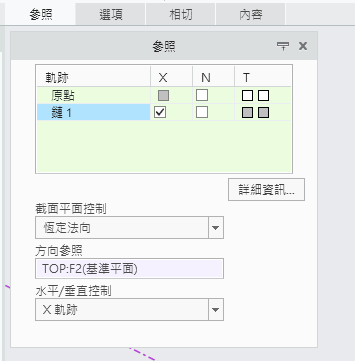

將直線曲線選進軌跡參考，可以在鏈1Ｘ白框打勾或水平垂直控制選取X軌跡。

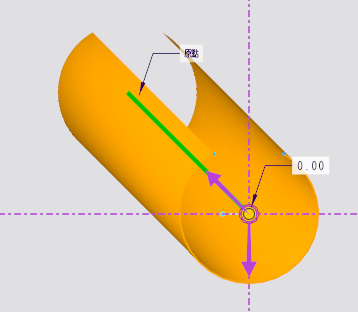

進入草繪檢視原點軌跡與鏈1的起始點位拉成一直線為X方向。
