壹、用途:

上一個教學草繪截面會法向於原點軌跡的曲線,草繪的X方向即草會朝往右側邊的方向為預設,這些都是可以變更指定的。

貳、功能用法:

一、了解預設的X方向:

點選掃描特徵功能。

注意看參照內的N框框被打勾意思是指草繪潔面的方向會根據這條曲線法向。

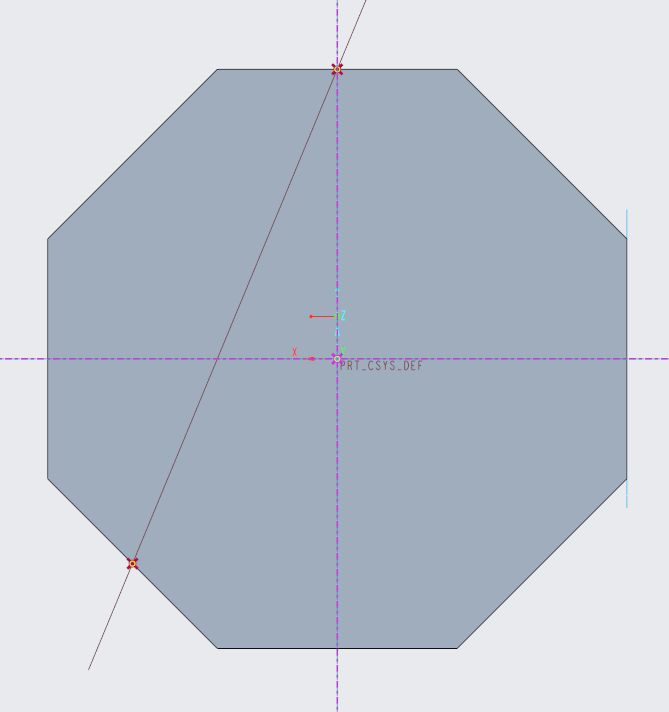

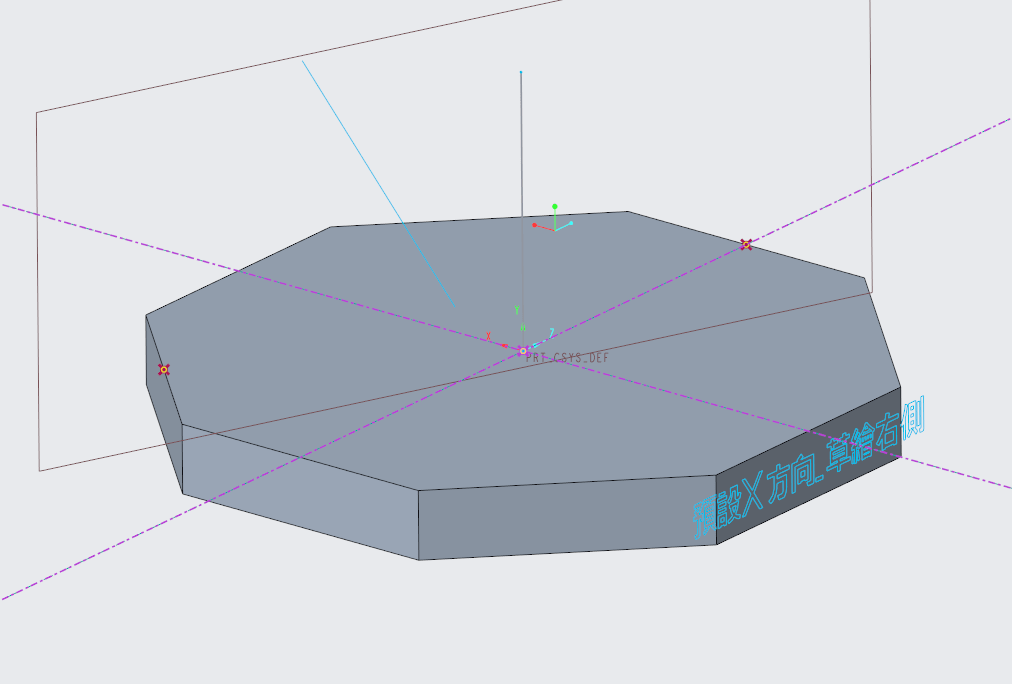

在起點的X方向參照為預設。

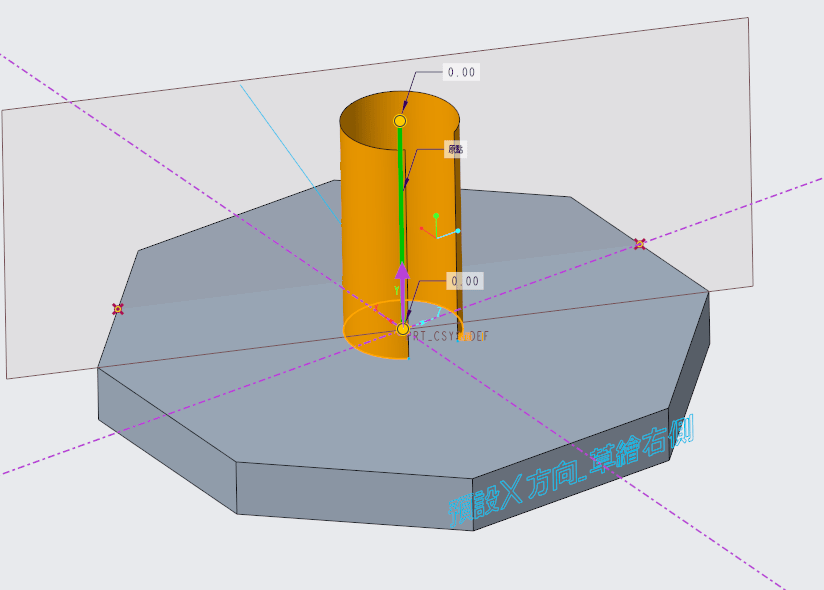

先繪製一個C型口草繪檢視結果方向。

二、指定法向於曲線的參考曲線:

將方向回到預設,使用CTRL加入第二條曲線。

注意看參照內鏈 1 為新增進來的曲線。

將鏈 1 N框打勾,會發現畫面上圖形有變化,再次點選草繪回到草繪畫面。

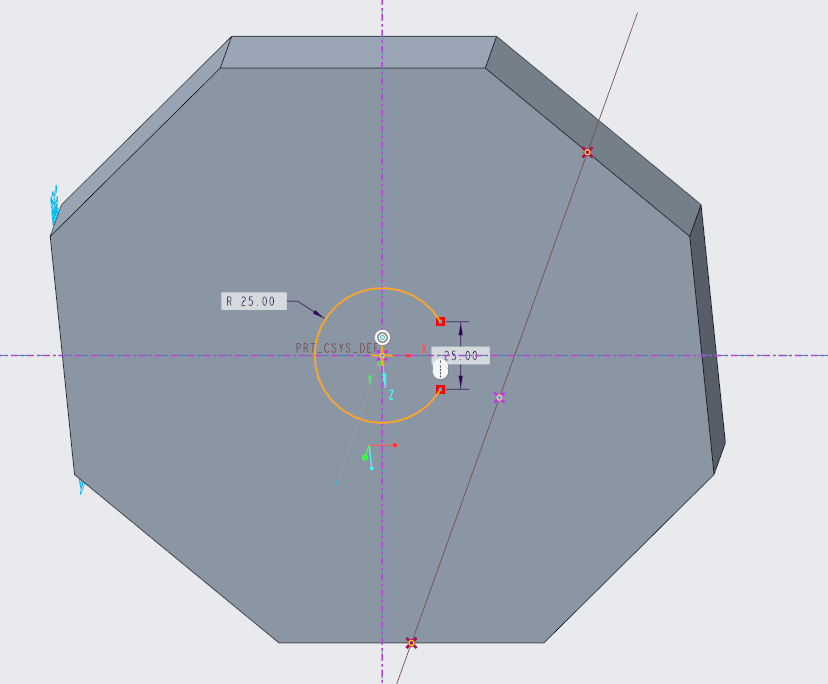

會發現八角形幾何偏角度了,原因是此時的草繪截面是法向於鏈 1。完成後檢視3D狀態。

三、指定X方向,草繪截面的指定往右邊的方向。

回到預設方向後,在起點上的X方向參照點選模型右側邊的幾何面。

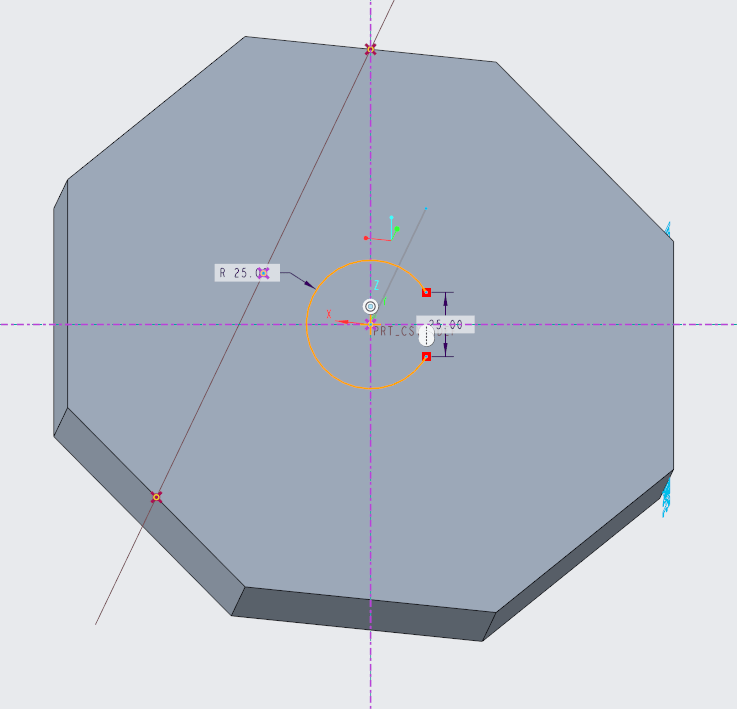

再次點選草繪回到草繪狀態檢視,C型口往另一個方向了。

完成。
