06-1 Creo 圓錐混成曲面

壹、用途：

使用邊界曲線來混成建立圓錐曲面。

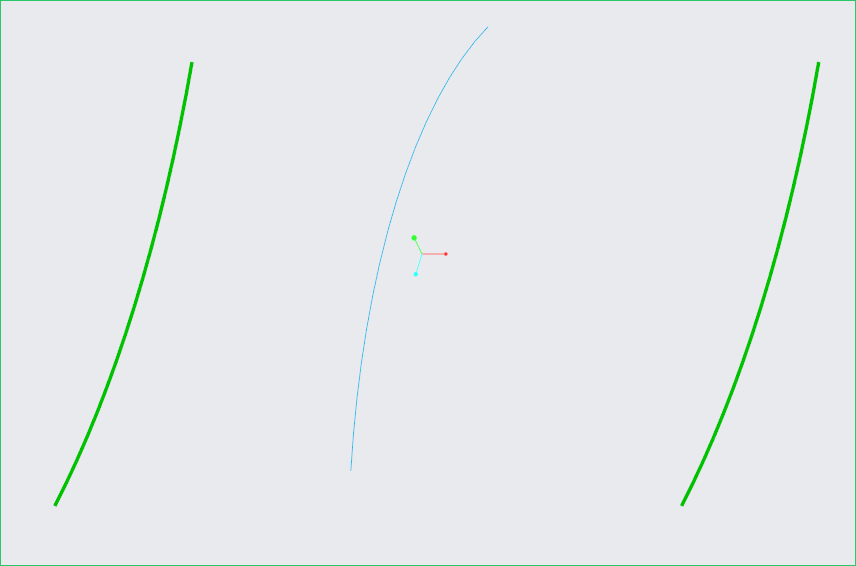

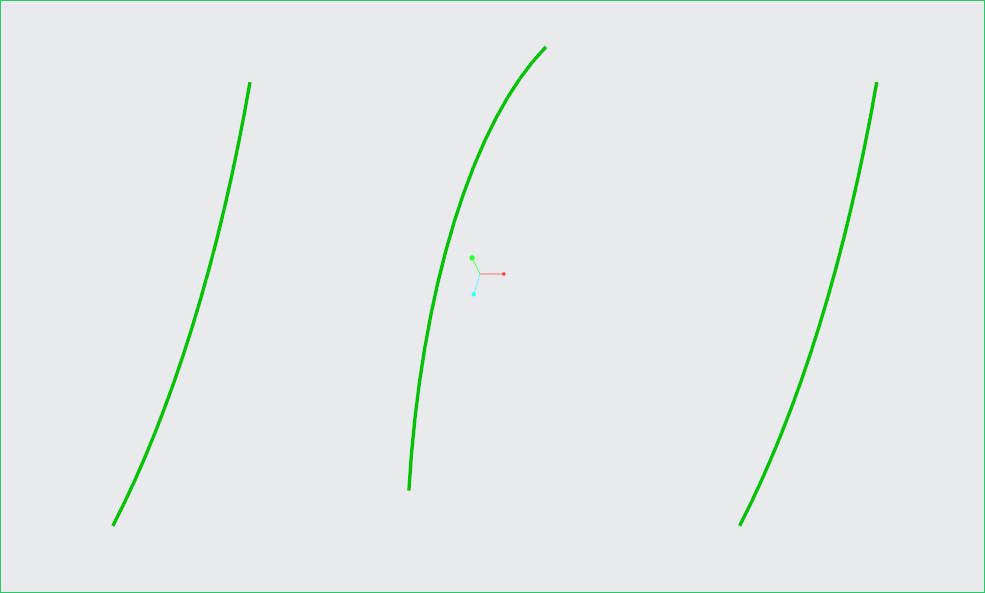

先準備好邊界的曲線

參照曲線模式：肩曲線、相切曲線

RHO 參數：

橢圓曲線：>=0.05、<0.5

拋物線：0.5

雙曲線：>0.5、<=0.95

值越高越尖頂圓錐狀，值越低圓錐越平坦。

貳、功能用法：

一、開啟廢棄指令：

enable_absoleted_features>設為YES

二、搜尋指令：

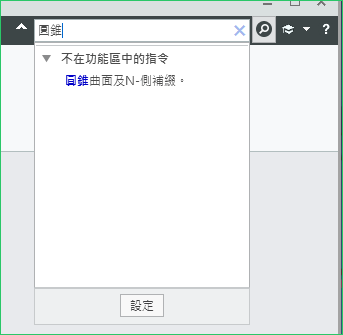

鍵入圓錐找到圓錐曲面及Ｎ側補綴指令。

三、選取圓錐曲面及使用肩曲線：

除肩曲線也可以選擇相切曲線，在此的差異為：

肩曲線：圓錐頂點位置，曲面會穿透肩曲線。

相切曲線：圓錐切線要穿透的胃，曲面不會穿透相切曲線。

四、選取左右兩側曲線：

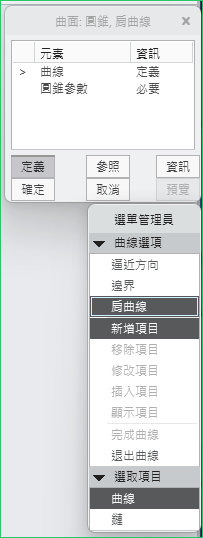

五、選取肩曲線：

選取中間曲線為肩曲線。

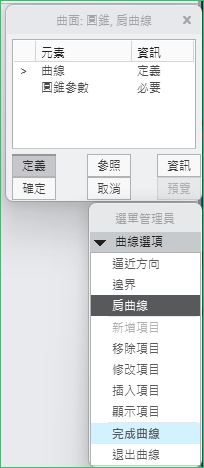

六、完成曲線選取：

七、輸入RHO值：0.75

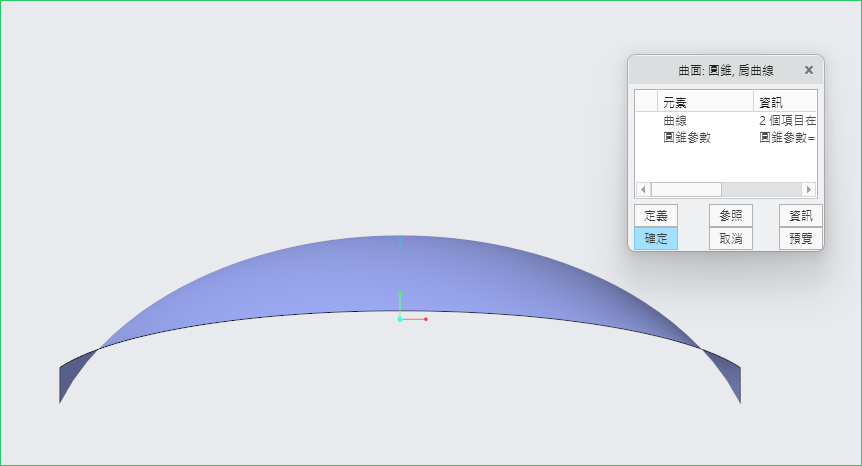

點選預覽後切換前視圖檢視圓錐曲面的外型。

點選圓錐參數再次輸入0.25後再次預覽觀察變化。

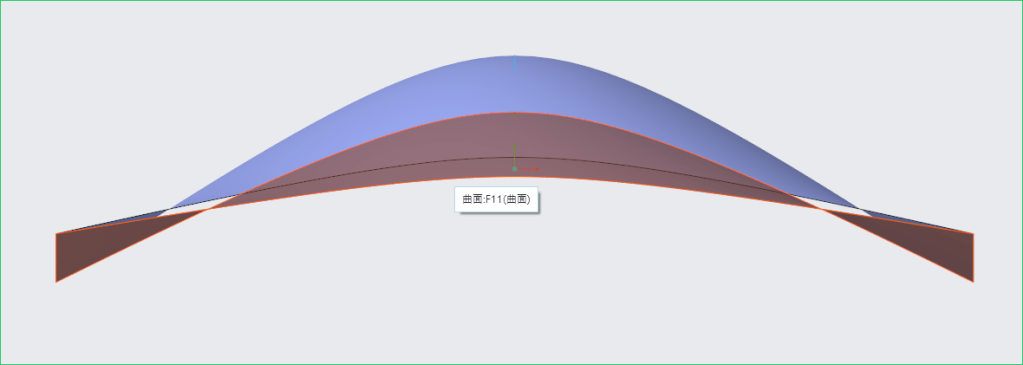

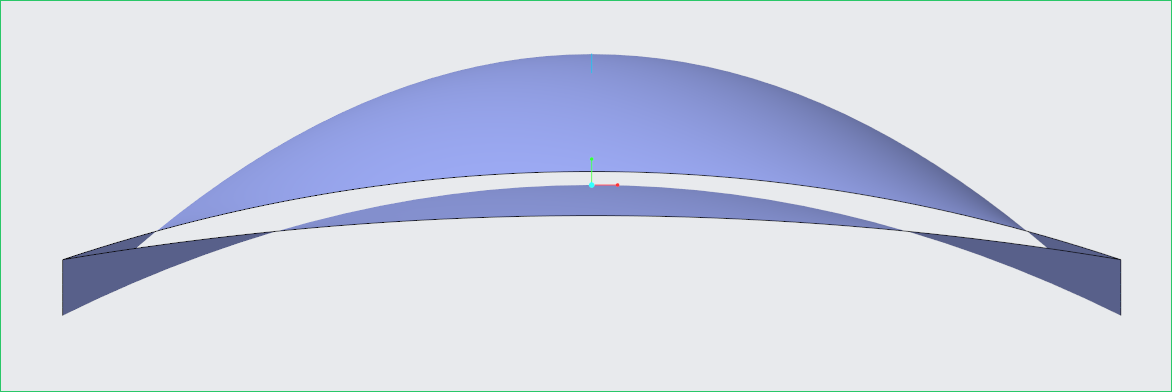

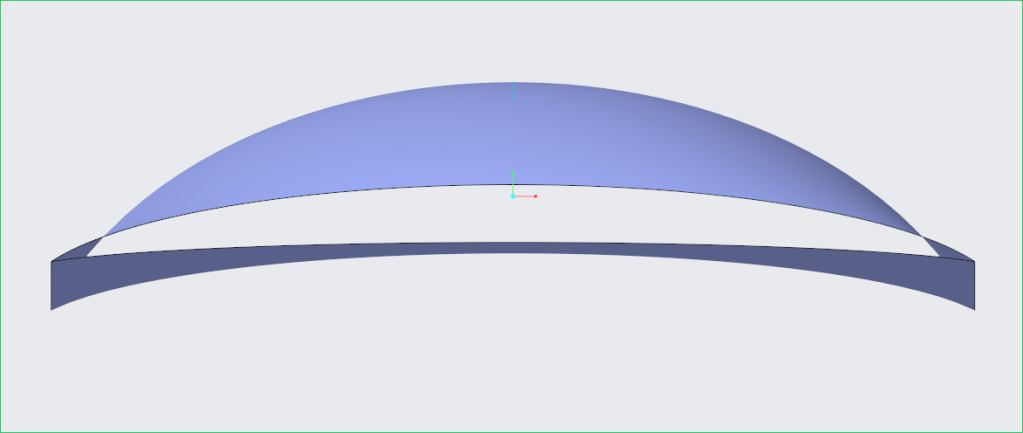

最後放上肩曲線與相切曲線同參數值的外型差異：

0.25

0.5

0.75
