05-4 Creo 混成曲面條件約束可控選項

壹、用途：

除了鄰接條件約束外，還能控制邊界的長度延伸或縮減、相切的操作拖曳框、新增側曲線影響、新增內側邊相切及最佳化曲面形狀。

貳、功能用法：

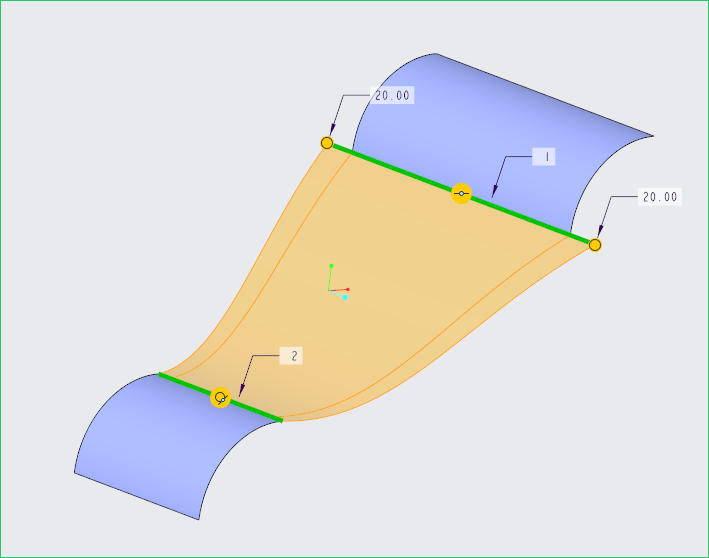

一、邊界長度操作：

邊界長度左右兩側預設為對齊，您可以針對數值輸入正值或負值來影響混成的結果。

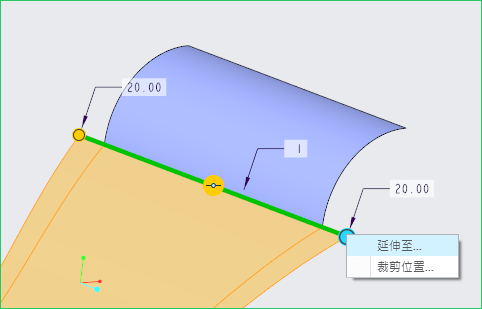

您也可以直接在拖曳點上右鍵指定延伸至或裁剪位置來做參照的方式。

二、相切操作框：

條件約束面板上勾選顯示拖曳操作框，可針對相切或曲率連續條件控制邊界拉伸係數來影響曲面形狀。

三、新增內側邊相切：

此勾選框功能僅適用於多個區段邊界的曲面，補綴內側邊的曲面混成相切。

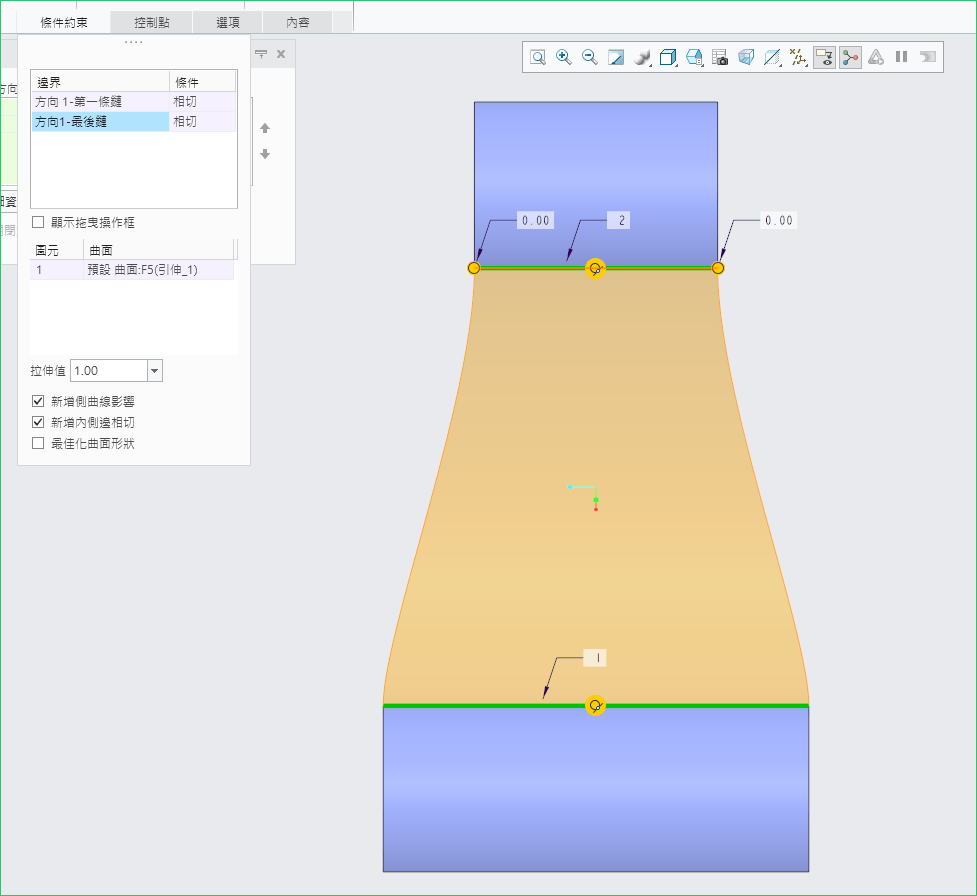

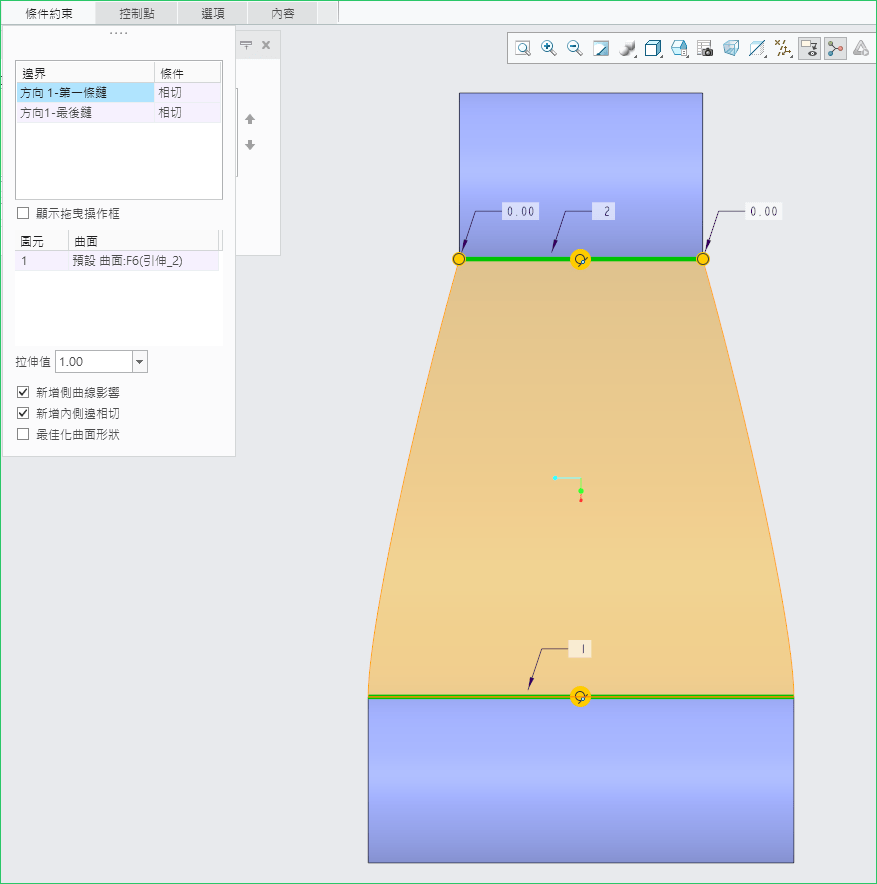

四、新增側曲線影響：

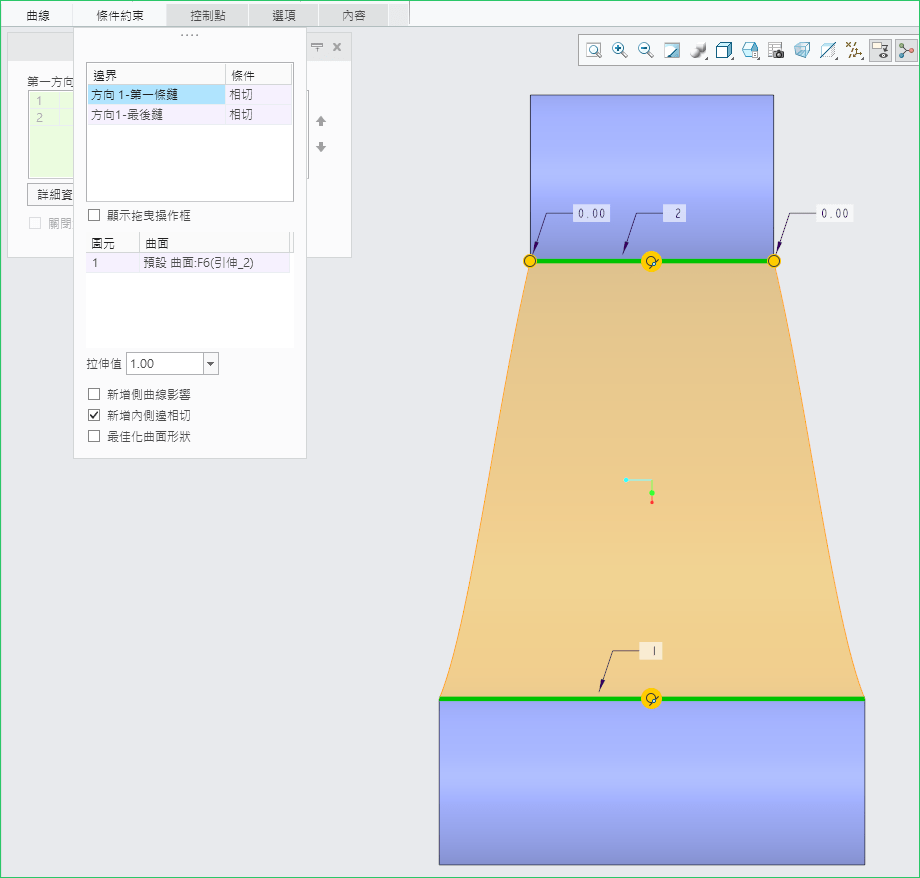

單一方向的混成曲面，鄰邊條件為相切或曲率連續時，預設側邊為自由狀態，可依各個的邊設為新增側曲線影響為相切狀態。

五、最佳化曲面狀態：

用於定義四個邊，同時條件為相切或曲率連續時，平滑處理單一曲面。
