04-11 Creo 混成相切控制

壹、用途：

混成與旋轉混成除了可使用內外部草繪截面來混成外，還可以直接選取現有幾何邊鏈來做為相接的混成方式，也能對幾何的面來控制相切的條件。

貳、功能用法：

一、建立混成或旋轉混成：

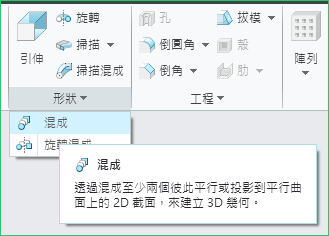

點選混成。

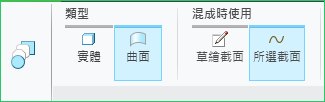

切換至曲面與所選截面。

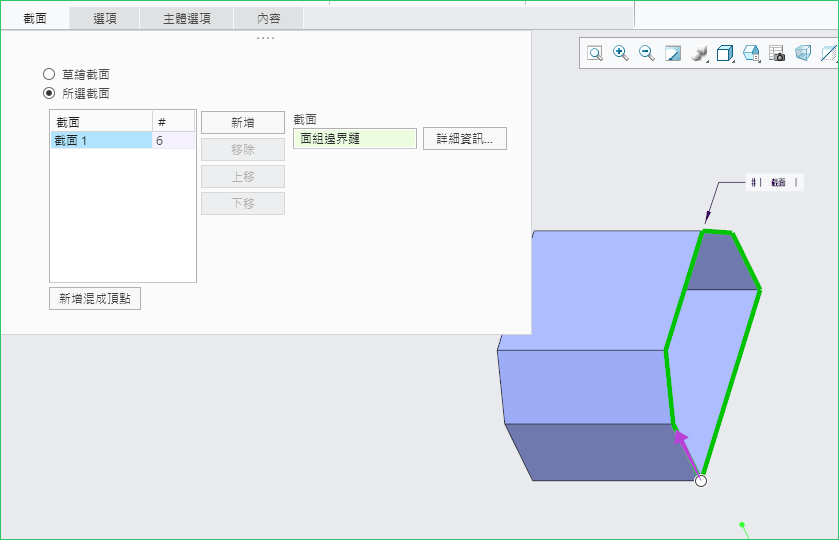

選取第一個截面的幾何邊鏈，注意起始位置端。

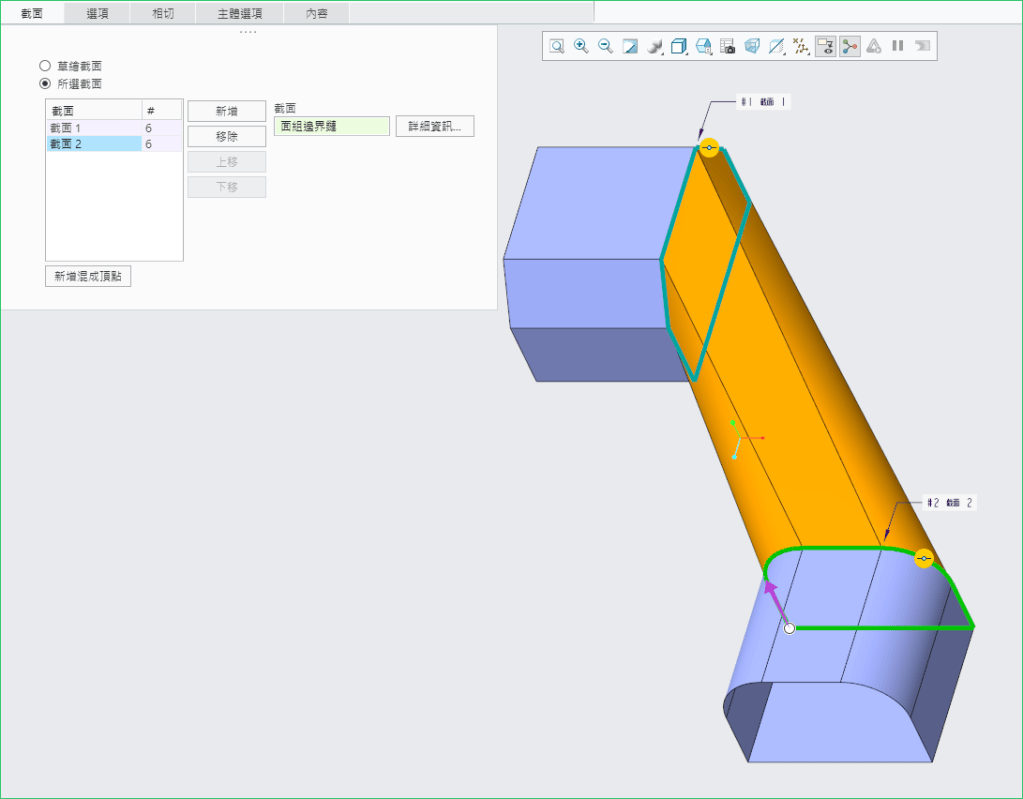

新增選取第二個截面幾何邊鏈，注意起始位置端。

二、選項必須是平滑處理：

三、相切：

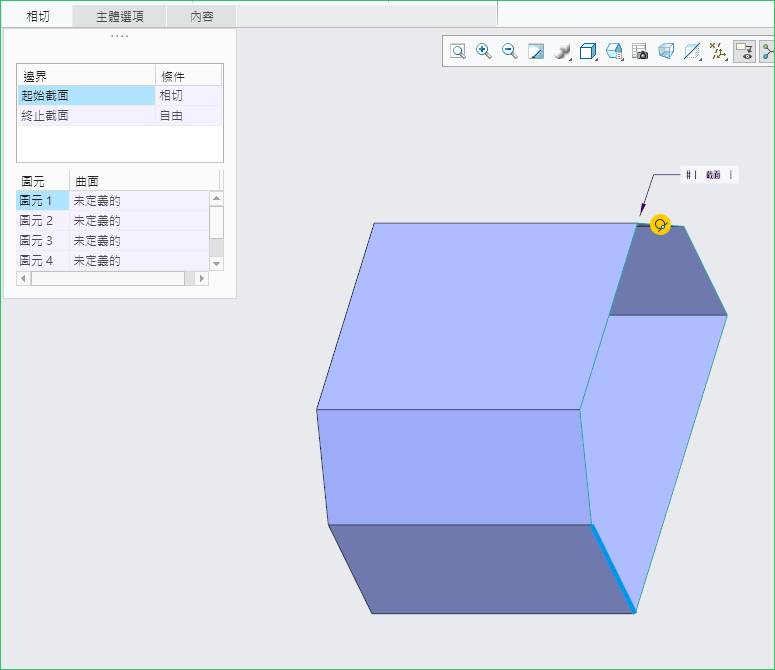

會看到目前為預設自由的條件及相連接的圖元。

將起始與終止的截面設為相切，看到幾何邊上藍色的鏈去選取相對應的幾何面做為相切的曲面，會依序選取。

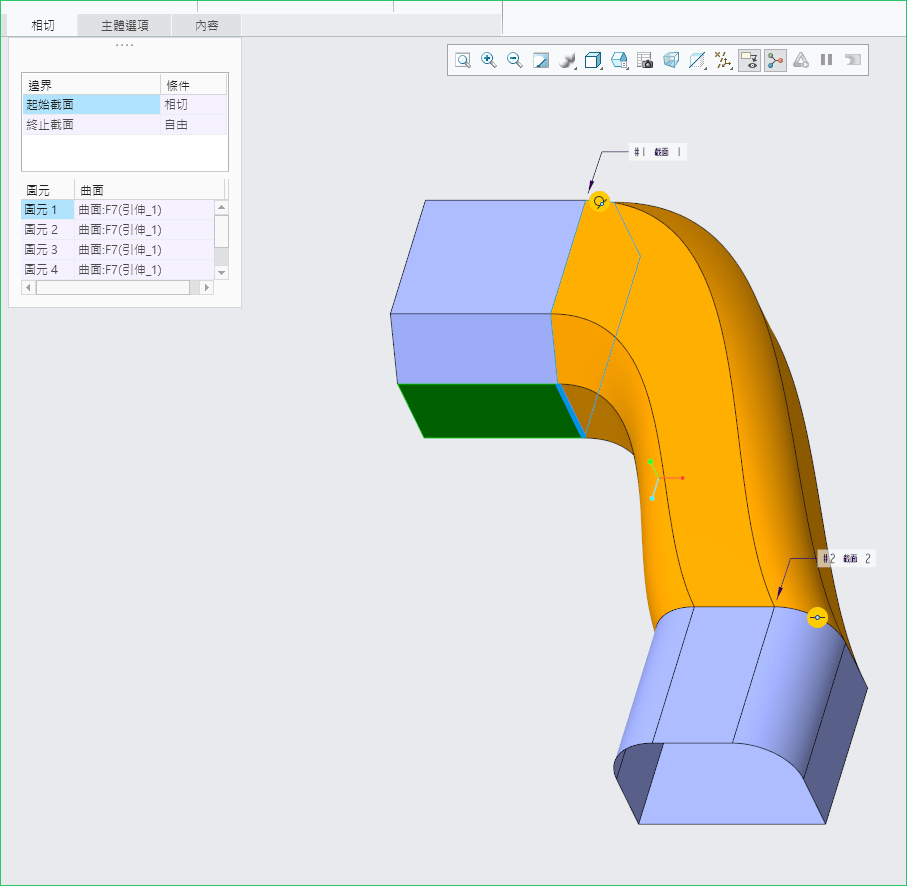

選取完後如下圖：

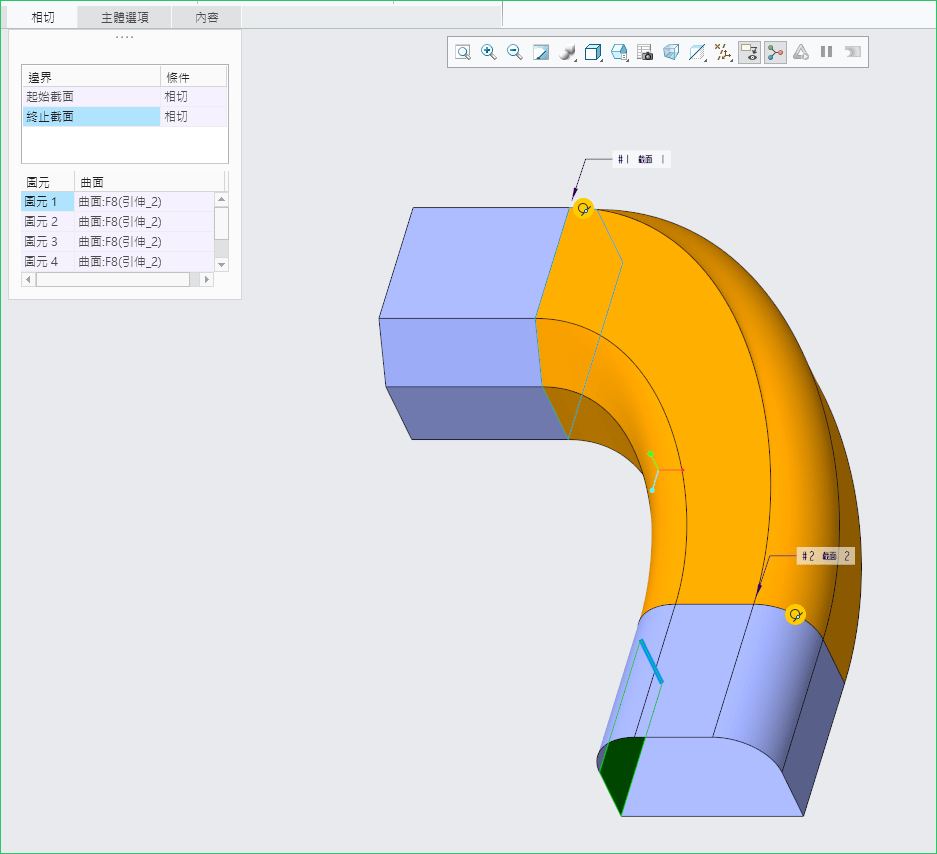

將終止的截面也依序選取相切的曲面。

完成。
