04-8 Creo 建立旋轉混成曲面

壹、用途：

與平行混成類似，差異在使用第一個截面時需要指定旋轉軸，後面的截面跟隨著旋轉軸做旋轉角度來達到混成的形狀。

貳、功能用法：

一、截面1：

從形狀下拉展開點選旋轉混成。

切換至曲面，本章節我們使用內部草繪的方式製作。

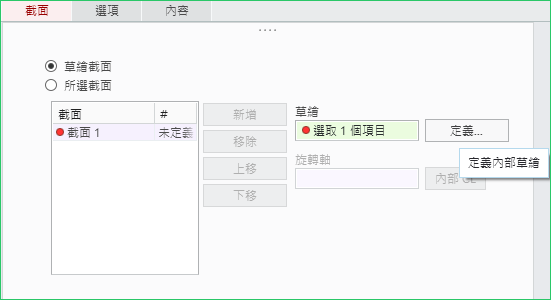

直接定義第一個草繪截面。

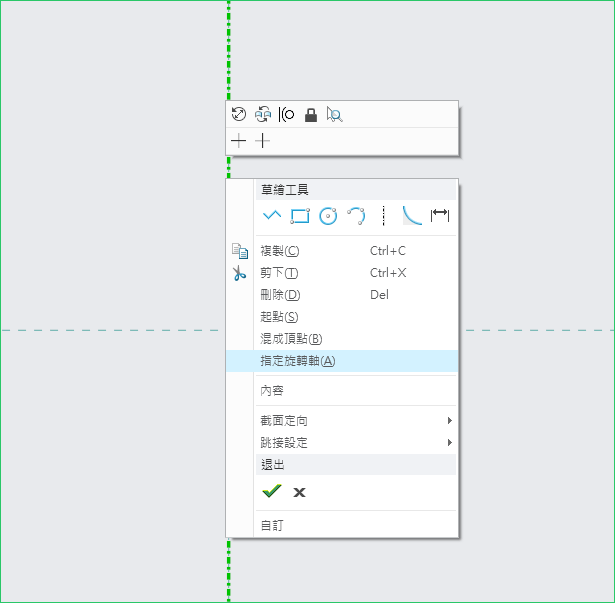

在草繪時可以先繪製中心線並將其指定為指定旋轉軸。

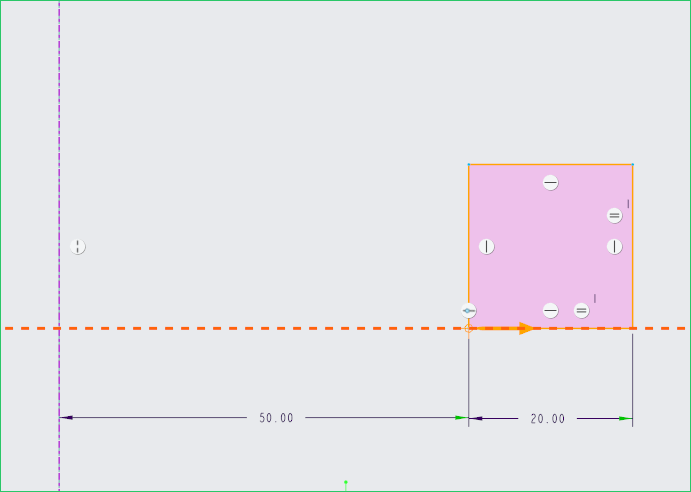

給定一個尺寸距離旋轉軸的距離及一個幾何形狀。與平行混成一樣的有混成的起始點跟混成頂點可以控制，此章節不多提於此。

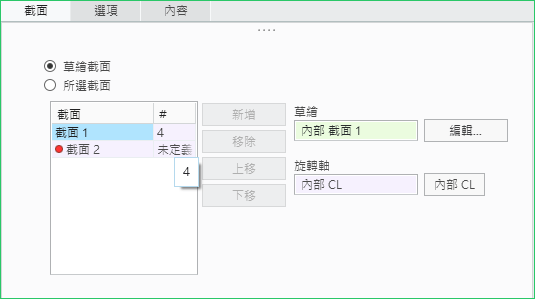

完成第一個截面後會見到旋轉軸，除了內部草繪的旋轉軸可以指定，也可以指定外部的軸做為旋轉的軸。

二、後續截面：

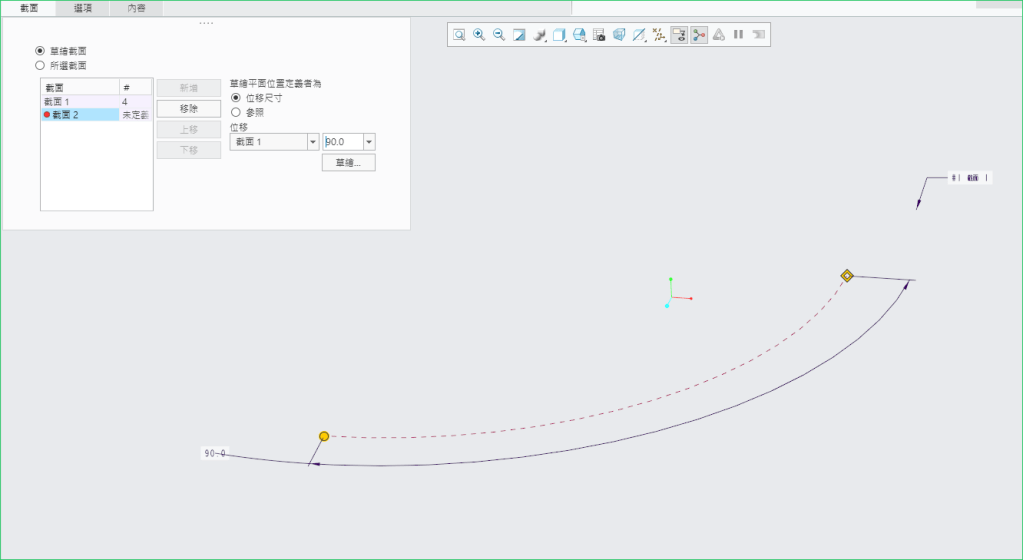

每個草繪角度都定義90度。

定義第二個截面草繪。

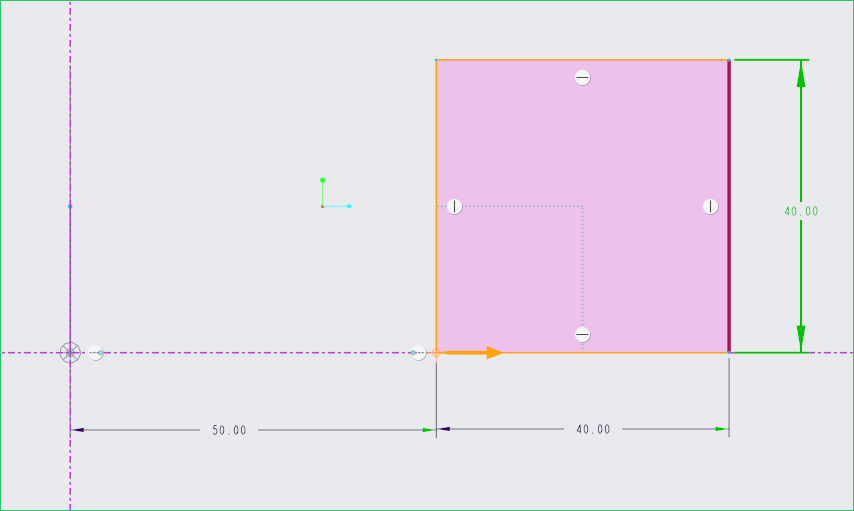

繪製一個較大的幾何。

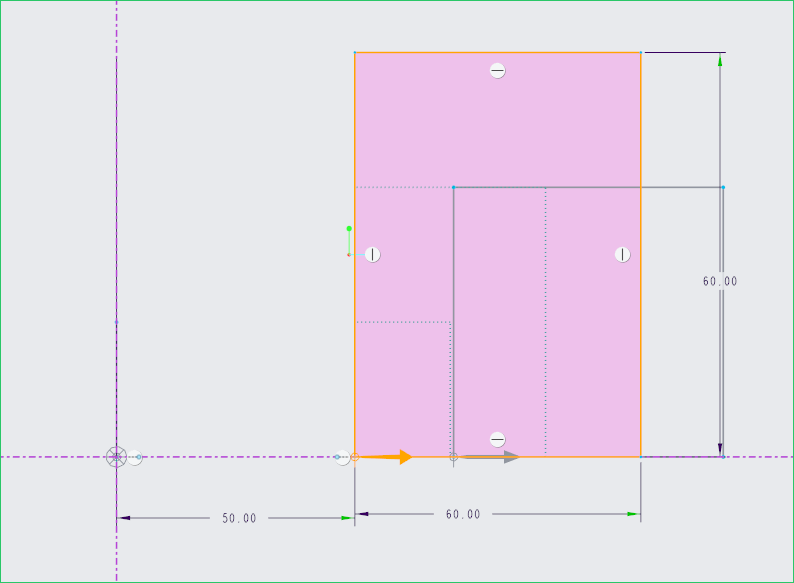

新增第三個截面草繪。

新增第四個截面草繪，形狀與第二個相同。

完成。

三、選項功能：

與平行混成一樣有直的與平滑類型可選擇。

封閉端可將頭尾缺口封閉起來。

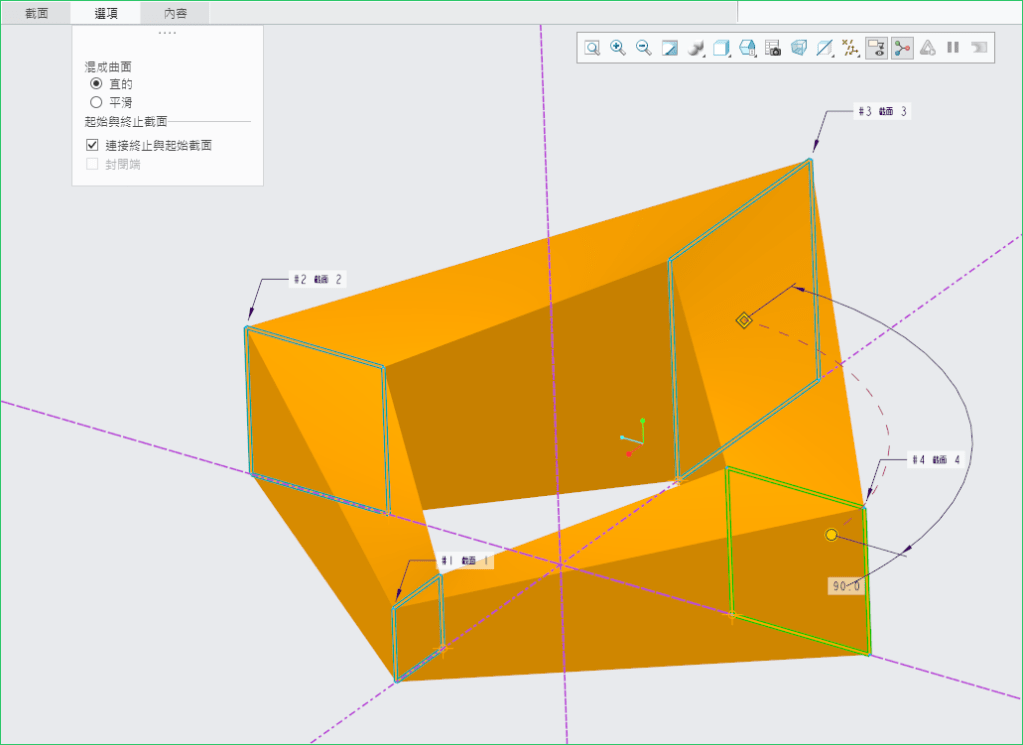

不同的是旋轉混成多了一個可以最後一個截面連接到第一個截面的選項，當你勾選起來會變成一個迴圈混成的曲面。注意這功能連接時要合理角度要足夠，不然會做不出來喔。
