04-7 Creo 平行混成截面工具

壹、用途：

用於不同節點數的混成節點，單點節點的混成用法。

貳、功能用法：

一、分割節點：

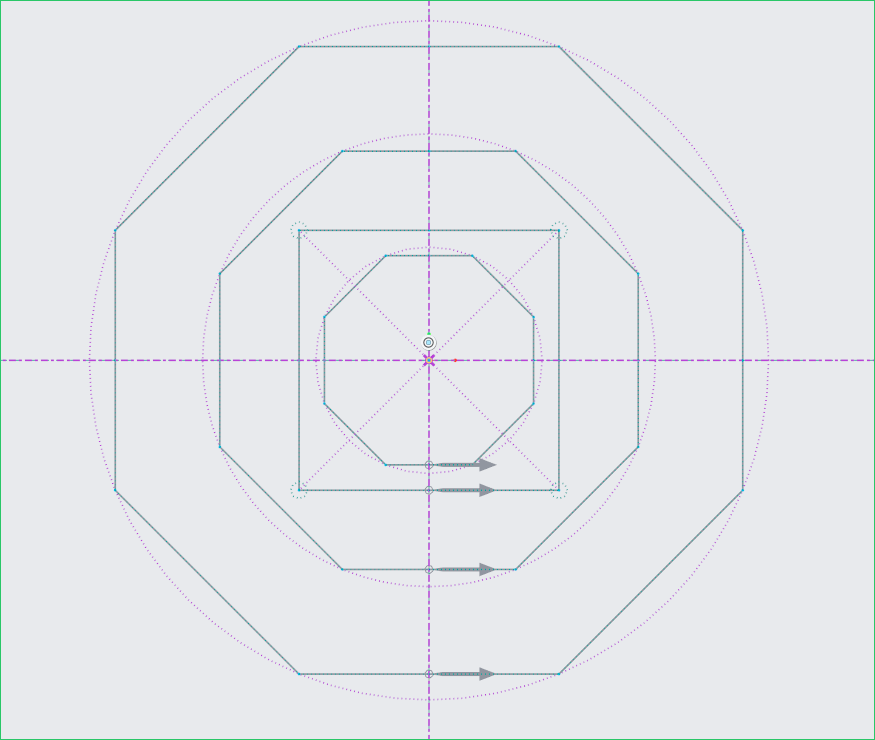

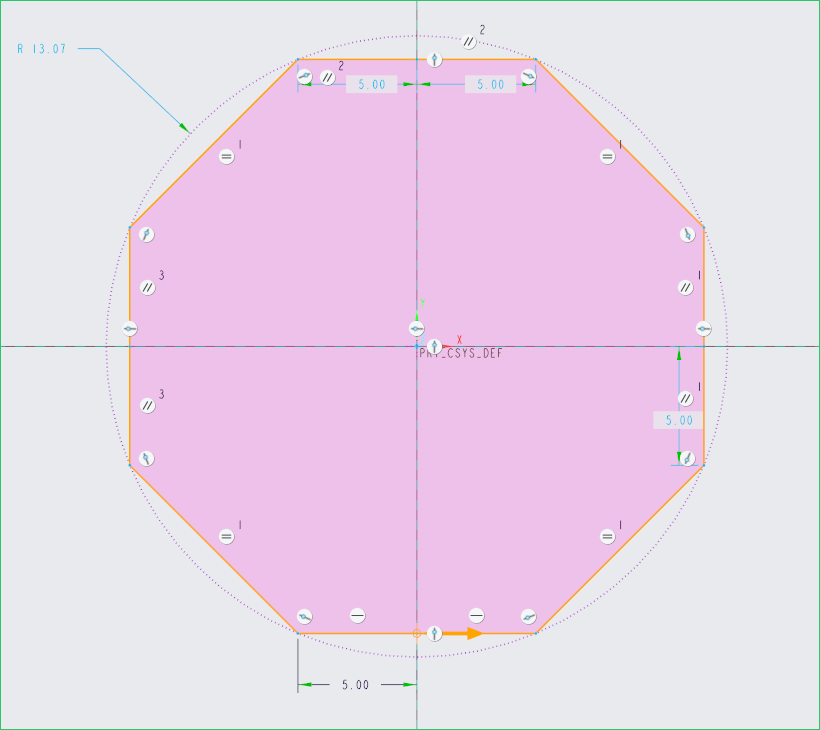

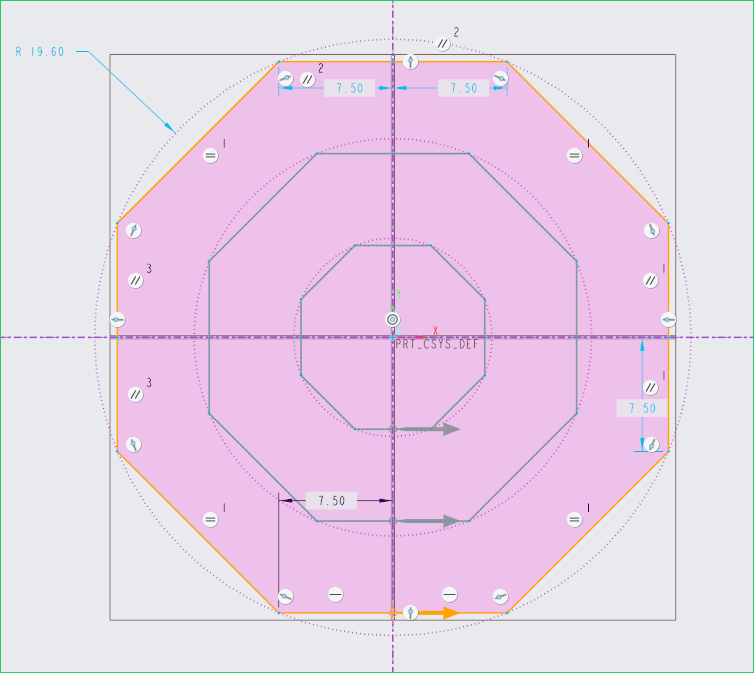

將上一個章節的模型三個截面分別分割加上節點，並將底部的分割點設為起點。

這個的目的是因為原本的起始點後面會變成混成頂點，混成頂點是無法被射為起點，所以將起點換到別的位置。

二、混成頂點：

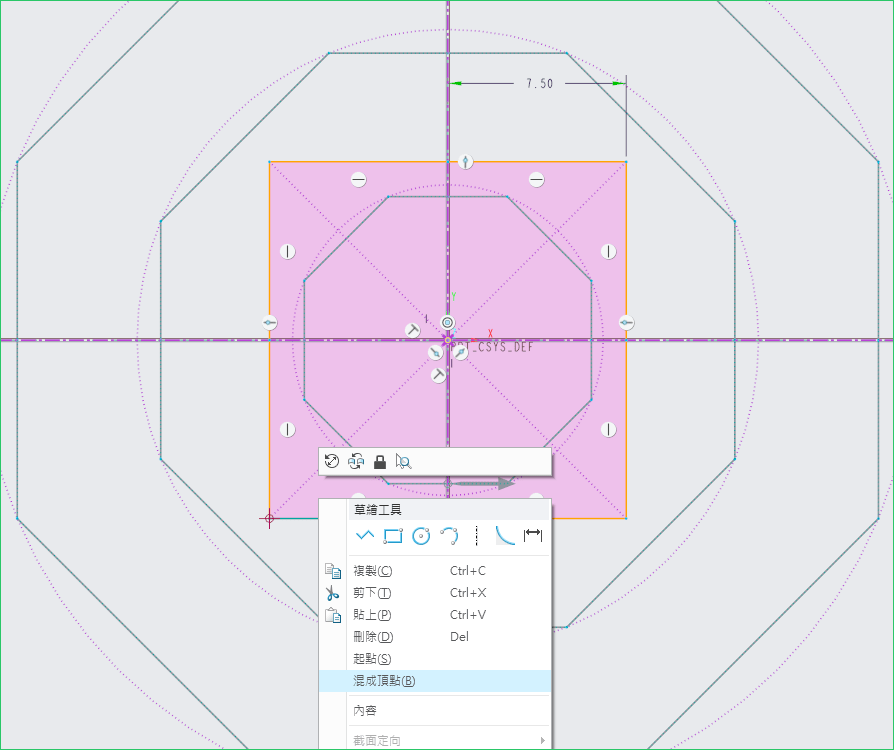

當一個節點變成混成頂點的時候，每混一個點會多一個圈圈。

接著我們要多新增一個四邊形的截面且四個節點都要混成頂點各一次。

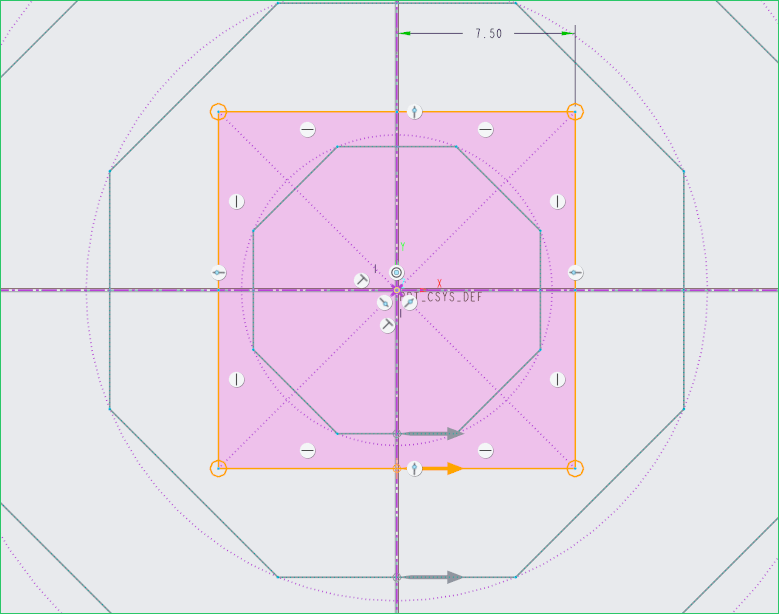

現在可以看到分配出來的四邊形截面4同樣的有12個節點，包含分割點。

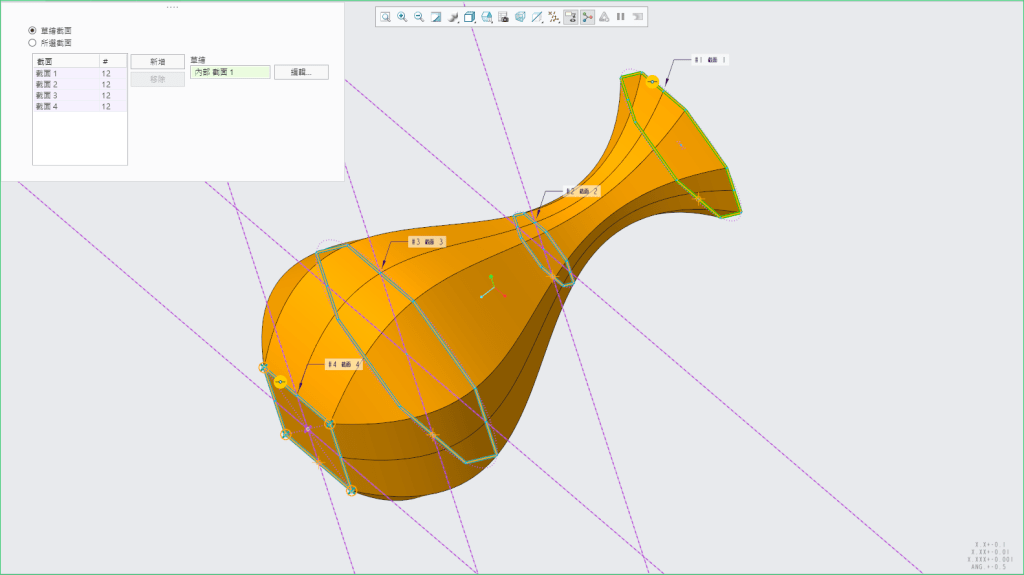

從截面3~4的混成形體。

三、單點混成頂點：

最後新增一個截面5，草繪只在正中間打一個點，並在選項中切換到直的類型。

所有的節點會自動混成到同一個點位。
