04-6 Creo 建立平行混成曲面

壹、用途：

利用兩個以上的不同草繪間給定一個間距進行平行方式混成，不同截面之間可以有不同幾何，例如三角形混成六邊形、圓形混成四方形等等。

貳、功能用法：

一、概念：

必須有兩個以上的草繪，可以是外部草繪或內部草繪，每個草繪都必定有一個起始點，起始點是可以切換方向與位置。每個草繪的節點必須要相等，所以有時會使用到混成頂點將兩點或三點以上的點混成到同一個點的控制。

二、混成：

點選一下混成。

類型切換到曲面，本節先使用草繪截面，在草繪定義點一下並選取基準平面進入草繪畫面。

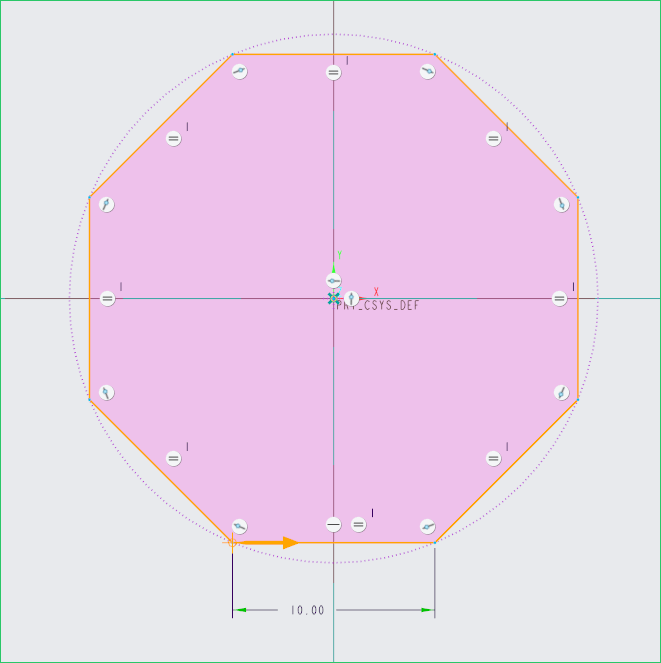

使用調色盤建立一個八邊形幾何。注意左下點有一個起始點與方向。

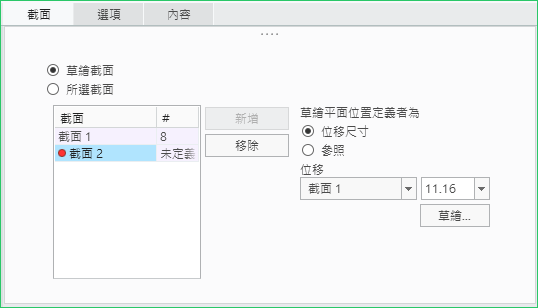

完成第一個截面後在截面的面板上可以進行截面2的草繪，位移尺寸可以先給或後給都沒有關係，不影響流程。截面2完成同樣的會有起始點與方向同在左下角。

進行第3個截面，可點選新增並進入草繪來完成第三個截面。

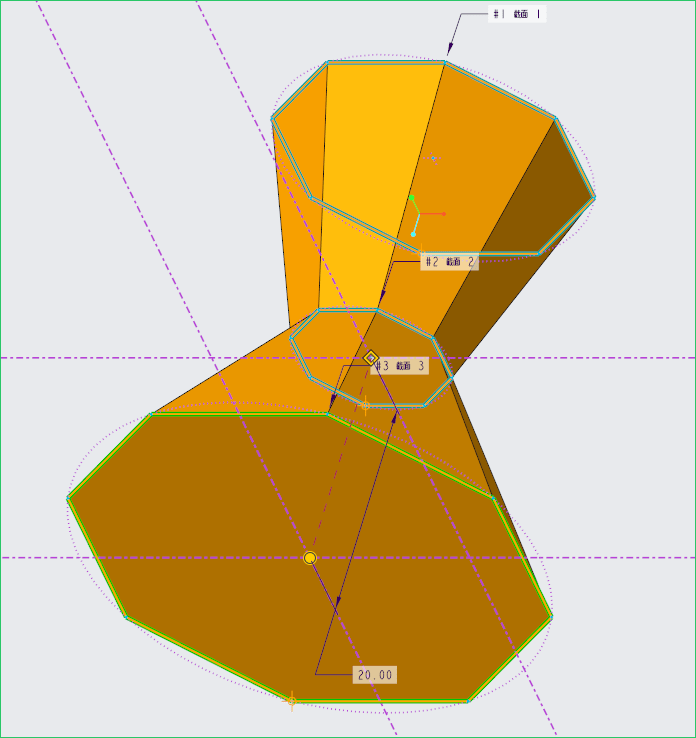

此時可以在截面2與3給定確定位移尺寸，同時會看到截面1\2\3後面都有個8，代表各有8節點對應混成。

三、項目標籤控制：

可將混成的不同截面設定為直的或平滑類型。

起始端與終點端可將截面選擇要不要封閉。
