04-4 Creo 建立開放軌跡掃描曲面

壹、用途：

建立一個沿著開放軌跡曲線，以恆定截面外型掃描路徑的曲面。

貳、功能用法：

一、草繪：

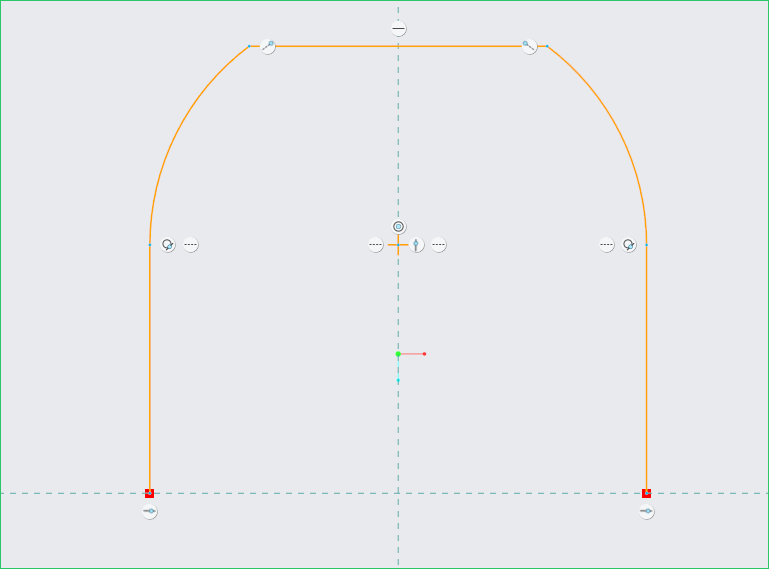

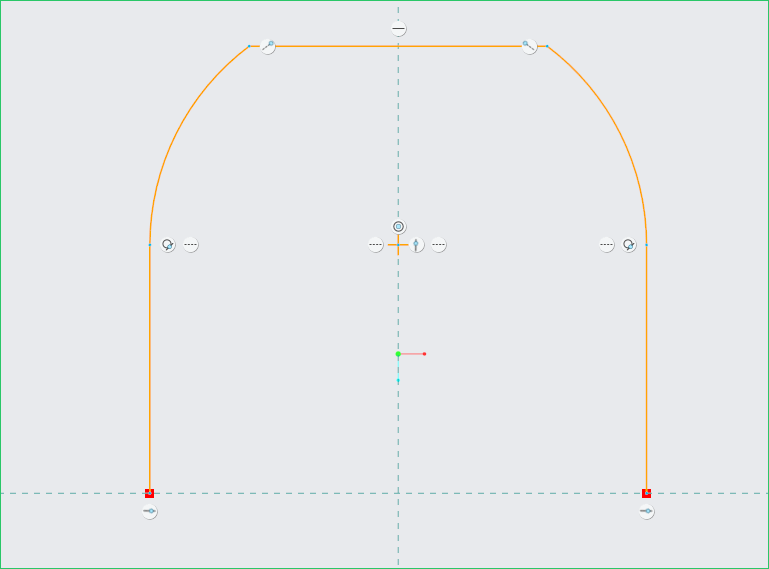

事前必須先建立一個外部草繪做為掃描的路徑，草繪線段可以相接可以有銳角或相切。

二、選取軌跡：

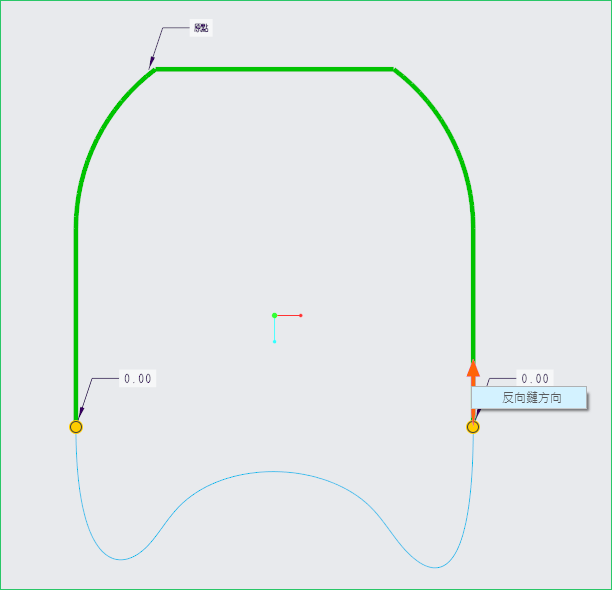

選取外部草繪軌跡曲線，若曲線為分段曲線可搭配Shift加選鄰接的曲線。若意圖曲線鏈只需要局部可在游標壓在曲線上時右鍵切換來選取需要的線段。

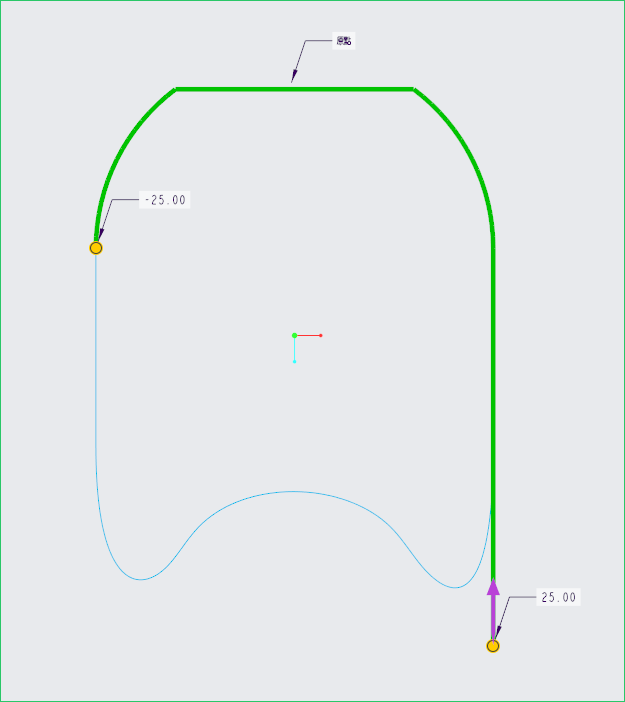

軌跡線兩端點黃色圓點可以做縮短或延伸線段的尺寸控制。

掃描起始點箭頭可反向置換，直接點擊置換或右鍵選曲反向。

三、截面草繪：

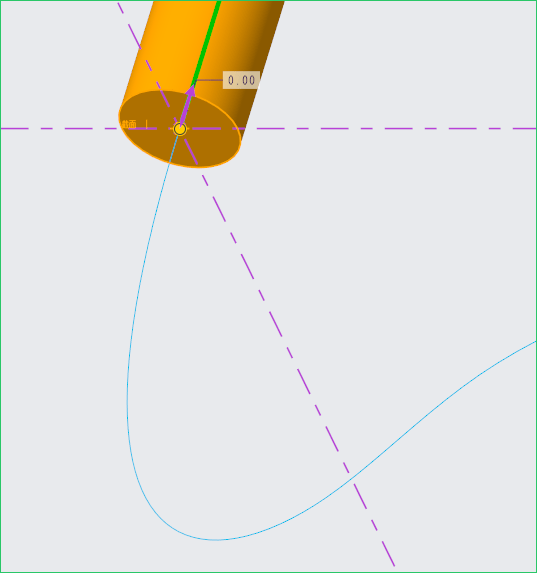

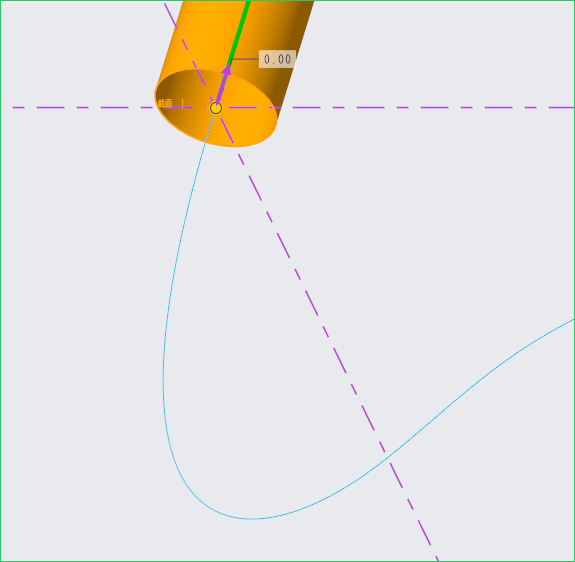

進入草繪會有十字中心線，所繪製的截面會法向於軌跡來製作草繪。

四、封閉端選項：
