03-11 Creo 草繪器診斷工具

壹、用途：

協助找尋草繪不完整的問題所在，分別有：

• 反白重疊：尋找重疊的幾何線條。
• 反白交集：尋找交集幾何的區域。
• 反白連接：幾何線不完整的連接。
• 反白開放端：尋找開放的端口處。
• 著色封閉區域：若是有封閉區域將著色顯示。

通常在匯入的幾何線條可能會有過多、缺失的一些問題。

貳、功能用法：

一、反白重疊：

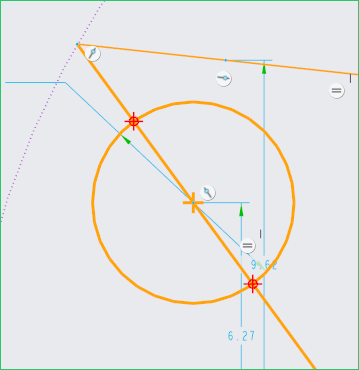

二、反白交集：

三、反白連接：

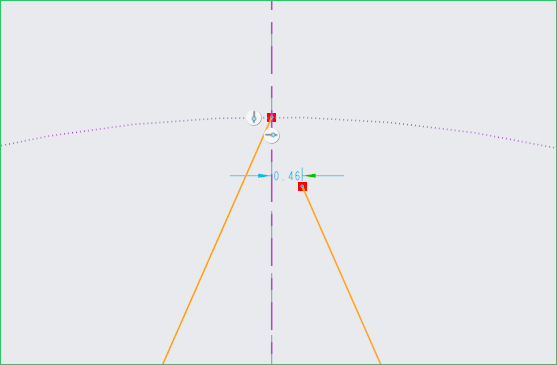

四、反白開放端：

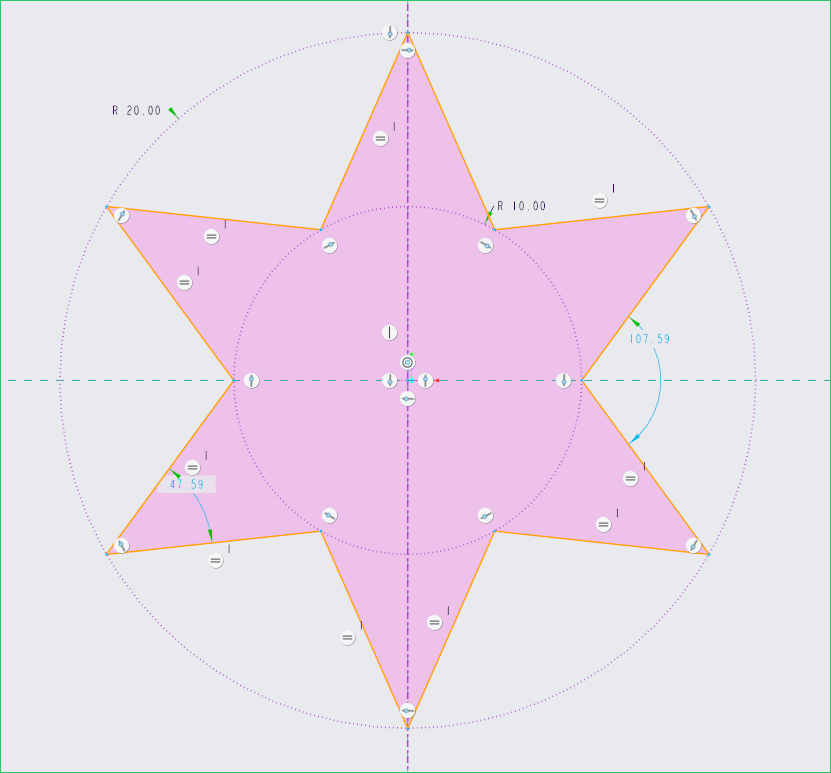

五、著色封閉迴圈：
