03-10 Creo 鎖定草繪器圖元

壹、用途：

在草繪過程中如果有重要的幾何或尺寸擔心被其他變更而有所影響，此時可以使用鎖定的功能來固定住尺寸或幾何。

鎖定幾何圖元：幾何是無法被拖曳變更的，避免當拖曳其他幾何時遭受到變形。

鎖定尺寸：顯示為紅色尺寸，尺寸無法被拖曳變更，但可針對值編輯。

貳、功能用法：

一、開啟鎖定圖示：

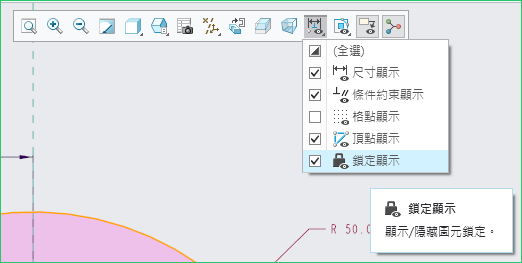

在圖形區的快捷列可以先將鎖定圖示打開，預設是關閉的狀態。

在關閉預設的狀態時如果您有鎖定幾何圖元，當下只有滑鼠游標在該圖元上才會顯示鎖定的符號，開啟後才會直接顯示在圖元上。

二、鎖定幾何圖元：

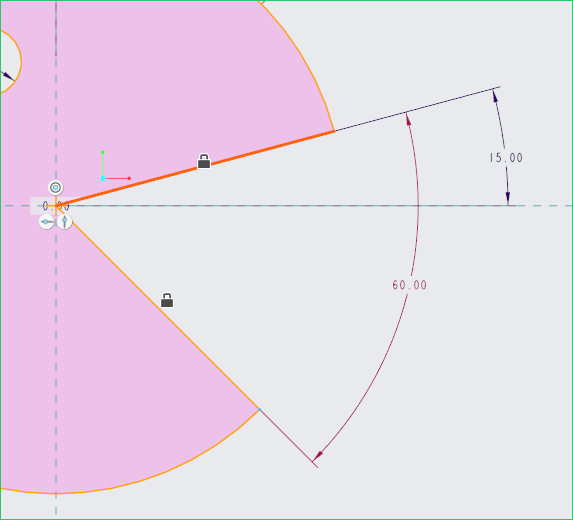

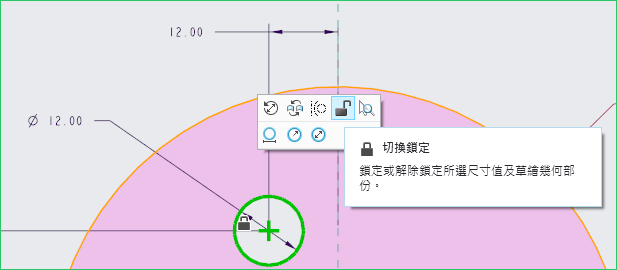

在圖元上點一下從 mini tool bar 上選去鎖頭，圖元上會有鎖頭顯示符號。如果要進行解鎖同樣的動作操作。

三、鎖定尺寸：

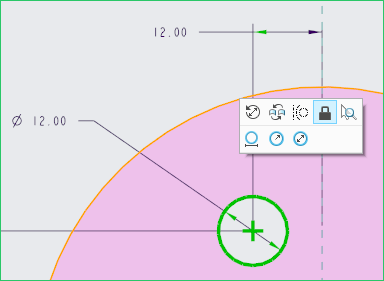

可以將尺寸點擊一下從mini tool bar 選取鎖頭，該尺寸會變成紅色的文字顯示。解鎖同樣的動作操作。

四、尺寸的環境選項：

如果您有特別需求可以將尺寸定義過後都自動為鎖定尺寸。

sketcher_dimension_autolock 預設為 NO

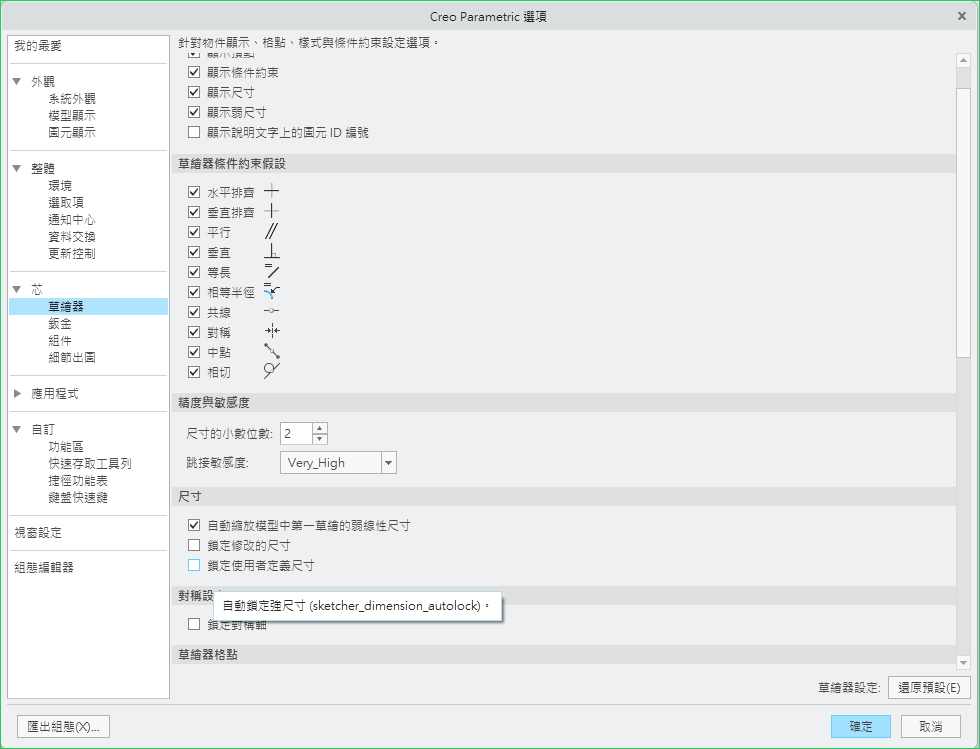

或是從選項面板勾選
