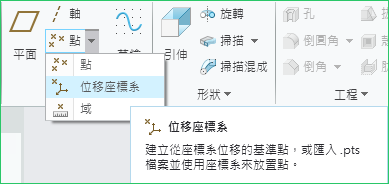

02-4 Creo 位移座標系基準點

製作要點：

• 屬於模型樹中的特徵。
• 需指定一個座標系做為參照。

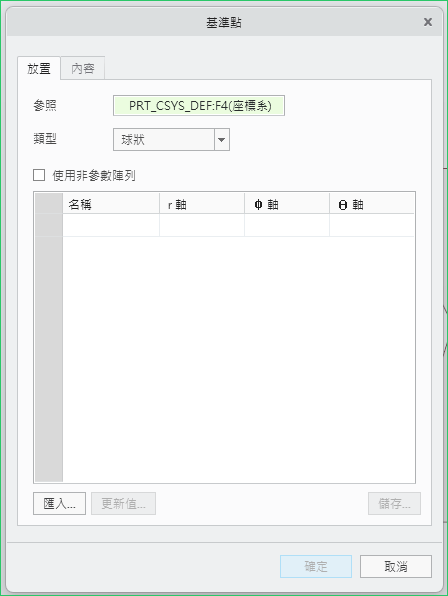

• 可製作類型：
  卡式 – 必須輸入每個點的 xyz的參數值。
  柱式 – 必須指定R、Theta θ、Z的參數值。
  球狀 – 必須指定R、Theta θ、Phi Φ的參數值。

可以在陣列表中分別輸入每個點位置參數，也可以在模型圖形中進行尺寸拖曳編輯。

如果完成特徵後不希望在編輯定義時可以拖曳修改值，可以勾選使用非參數陣列。

如果有現有的點位檔案也能使用匯入方式，檔案副檔名為 .pts檔案。

更新值：當您點選後注意視窗有一個文字編輯器，可從裡邊進行增加、刪除來做更新。也能直接將現有的點資料儲存一個檔案 .pts，以利後續可以再被使用。
