Creo 鈑金依材質自動切換折彎表

開啟鈑金零件,建議製作成鈑金範本。

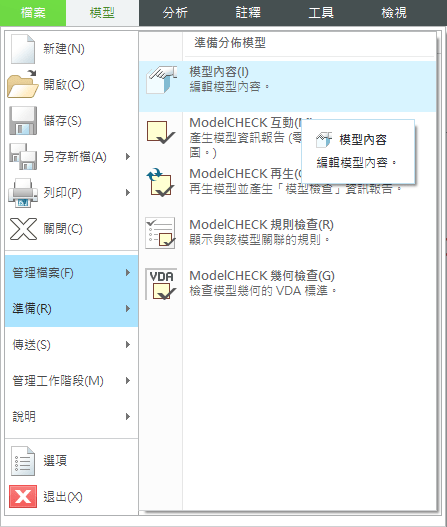

開啟模型內容。

螢幕快照 2019-03-22 下午1.52.36.png

變更折彎裕量

螢幕快照 2019-03-22 下午1.51.03.png

零件折彎裕量表

螢幕快照 2019-03-22 下午1.53.40.png

將要放置在範本的折彎表放入模型零件中。

螢幕快照 2019-03-22 下午1.54.49.png

折彎表放入後接下來設定材質與折彎表的關係式作為自動變換效果。

螢幕快照 2019-03-22 下午1.56.46.png

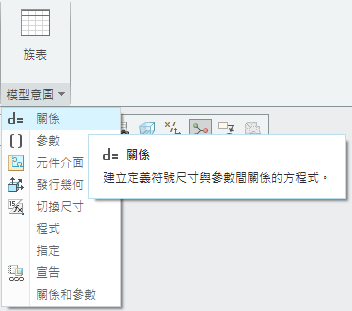

開啟關係式

螢幕快照 2019-03-22 下午1.58.25.png

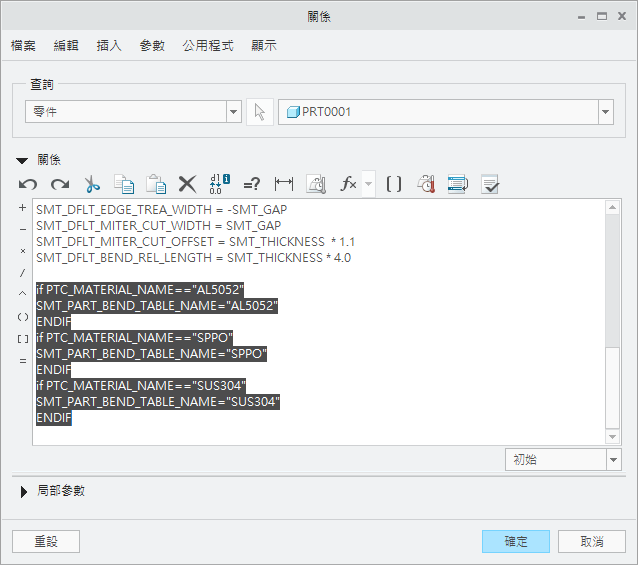

將下列文字複製貼上關係式中,其中材質名稱與折彎表名稱依據自己實際需求定義。

if PTC_MATERIAL_NAME=="材質名稱A"

SMT_PART_BEND_TABLE_NAME="折彎表名稱A"

ENDIF

if PTC_MATERIAL_NAME=="材質名稱B"

SMT_PART_BEND_TABLE_NAME="折彎表名稱B"

ENDIF

if PTC_MATERIAL_NAME=="材質名稱C"

SMT_PART_BEND_TABLE_NAME="折彎表名稱C"

ENDIF

螢幕快照 2019-03-22 下午2.03.11
