Creo 縱座標尺寸

工程圖內容細節選項 縱座標尺寸顯示型態

Ord_dim_standard std_ansi

螢幕快照 2019-02-19 下午2.54.17.png

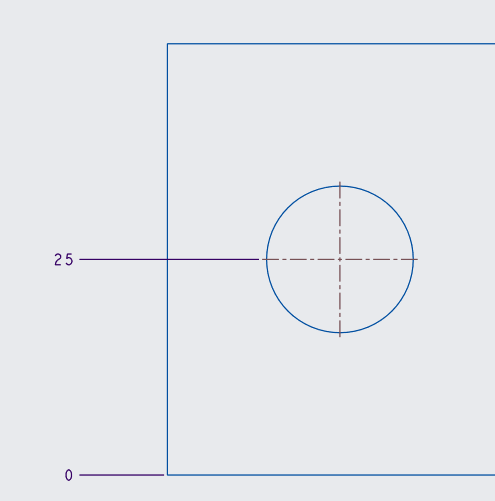

螢幕快照 2019-02-19 下午2.55.30.png

操作步驟

  1. 註釋標籤 縱座標尺寸
    螢幕快照 2019-02-19 下午2.58.21.png
  2. 選取第一條邊作為0點

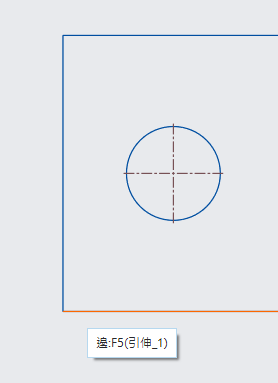

    螢幕快照 2019-02-19 下午2.59.25.png

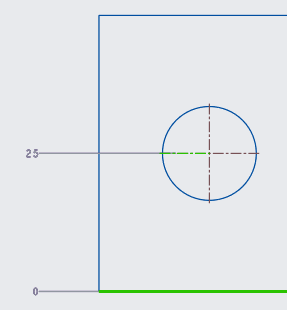

  3. control 加選第二條線段作為尺寸距離,中鍵確定放置。
    如果同向尺寸還有要繼續標注,在還沒有確定前可以持續 control 加選線段放置。
    螢幕快照 2019-02-19 下午3.00.33.png
  4. 如果確定後要繼續放置再次 縱座標尺寸 標註,先選取0點尺寸。

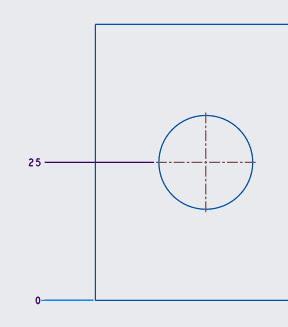

    螢幕快照 2019-02-19 下午3.05.17.png
  5. control 加選下一條線段

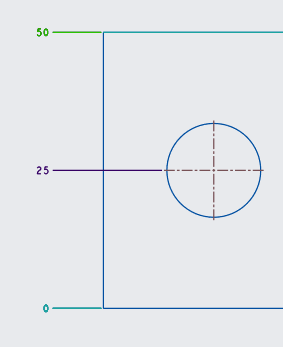

    螢幕快照 2019-02-19 下午3.06.00.png
