Creo 4.0 轉DWG符號亂碼

此問題適用解決Creo 5.0

修改C:\PTC\Creo 4.0\M080\Common Files\text\dwgform.dtl

依照個人安裝路徑去尋找檔案位置。

用 wordpad開啟檔案,在最底下增加

!符號字型

map_font Symbol_ASME arial.ttf

map_font Symbol_ISO arial.ttf

螢幕快照 2019-01-25 下午4.37.36.png

完成後將檔案另存放到自己設定的工作目錄位置

Creo Config環境設定

intf2d_out_dxf_mapping_file 值指向路徑檔案

螢幕快照 2019-01-25 下午4.39.36.png

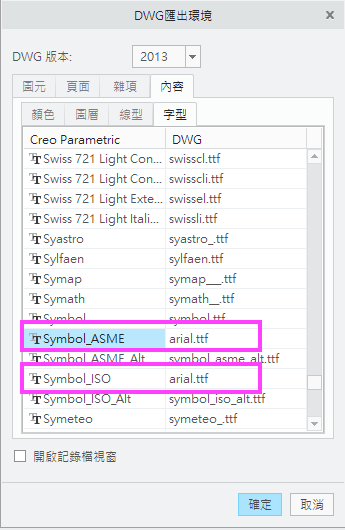

匯出設定檢查是否有正確抓到

螢幕快照 2019-01-25 下午4.52.46.png

接著變更工程圖準備下的細節選項符號字型

symbol_font改為legacy

螢幕快照 2019-01-25 下午4.54.38.png

最後再匯出DWG測試看看是否成功。

至於字型是否一定要用 arial.ttf 可以看個人需求,

如果有找到測試可用的字型也可以自己換上。
