問題:Creo 4.0 M050~M060版本 DXF 匯入公制轉成英制尺寸

目前測試部分 DXF 格式使用部分 CAD SW/edrawings/Creo view/Creo 4.0 M040,M050,

Creo 5.0 0.0.0.0 , Creo 5.0.0.1.0 軟體開啟公制尺寸會轉成英制尺寸。

例如原本 10mm 變成  10in 或 254mm,此問題預計 Creo 4.0 M070 / Creo 50 0.0.2.0 版本修正

提供幾項目前解決方法:

  1. 維持使用 Creo 4.0 M040。
  2. 將原有 DXF 另存 DXF R12 版本可直接解決。

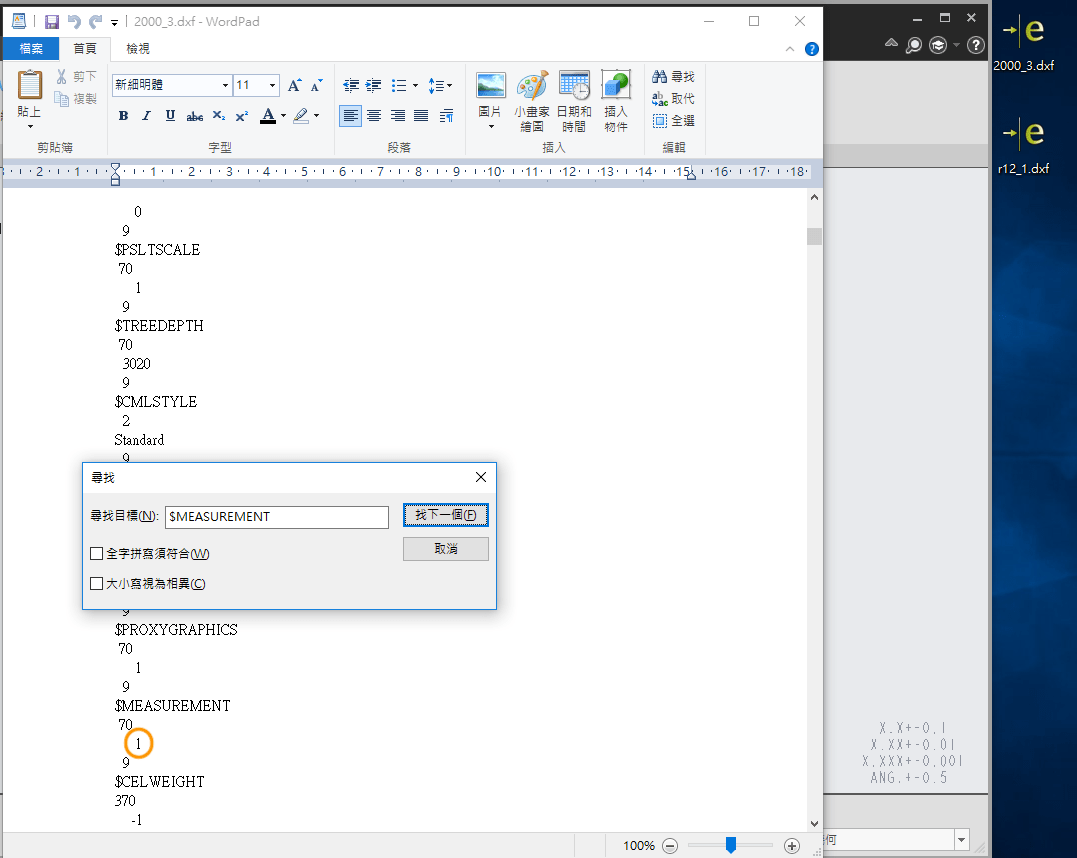

  3. 將原有 DXF 使用筆記本開啟,修改 $measurement 參數,預設為 0 (英制)改為 1(公制)。

螢幕快照 2018-08-30 下午5.55.39.png
