Creo 4.0 Parametric 新功能

陸續更新 Creo 4.0 更新功能

UI/UX

  • 新的選取方式:
    以往預選確定選取顏色相近,新的為預選紅色,確定選取綠色表示。

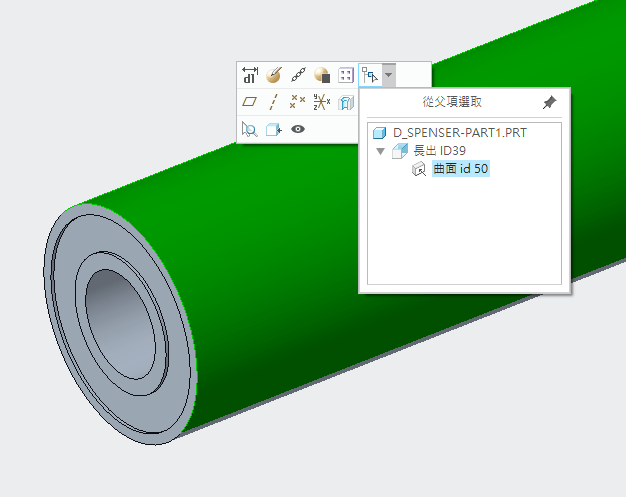

    基礎選取改為幾何,如需選取父項如特徵、零件、組件可由下圖方式選取。
  • 支援滑鼠左上右下 (完整包含)、右下左上 (觸及及包含)框選幾何。
    可用於框選倒圓角、彈性建模等等。
  • 進化右鍵 mini tool bar,完全自定義。
  • F11切換 建模視窗全螢幕。
  • 接受新建或承接中文檔名格式。
    Support for double-byte characters.
    File names still have a 31 character limit.

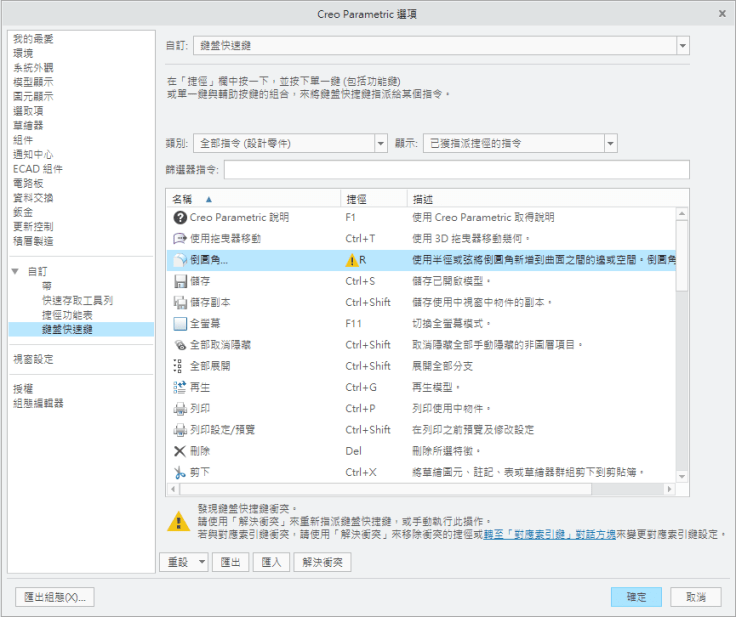

  • 新的預設快速鍵,注意可能會與先前自訂快速鍵衝突,如有需要重新調整部分。
    增加 篩選器指令:不用在盲目地找指令了!

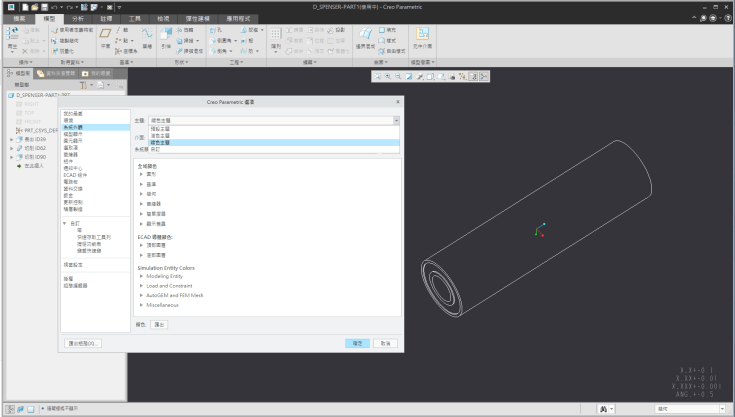

  • 新的主題顏色選取:
    Light Theme – 類似 Creo 3.0 預設白底
    Default Theme – 灰底
    Dark Theme – Dark Gray/black

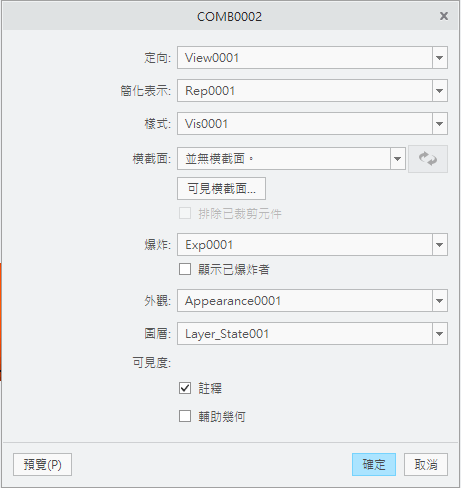

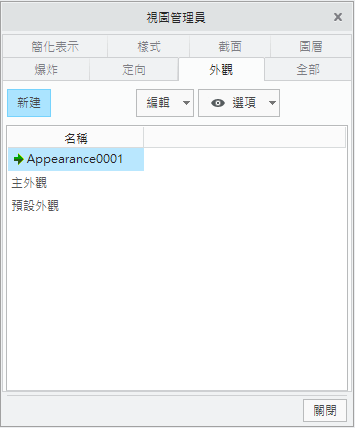

  • 新增視圖管理員 外觀:可在同一組模型設定不同材質外觀供即時切換。

草繪新功能

  • 草繪右鍵選單
  • Mini Toolbar

  • 強化條件約束視覺符號
  • 草繪幾何自動鎖點參照。
  • 強化文字介面允許使用插入參數、新增間距設定。

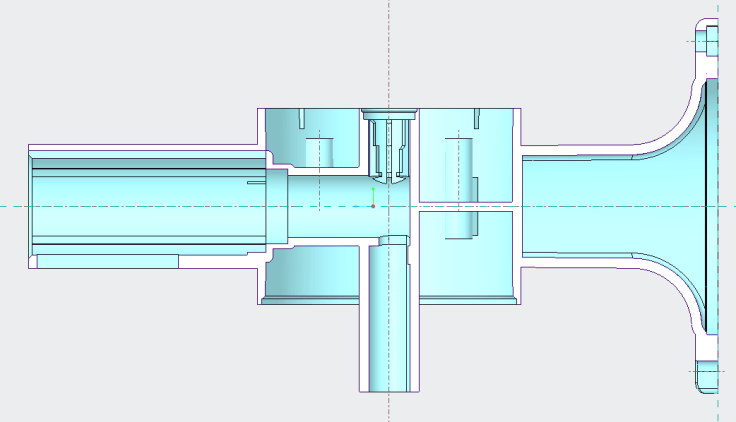

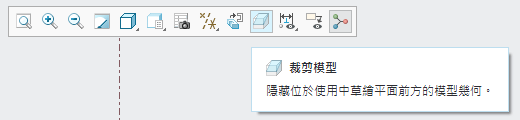

  • 草繪時支援草繪面作為剖面截面,以利乾淨截面設計。

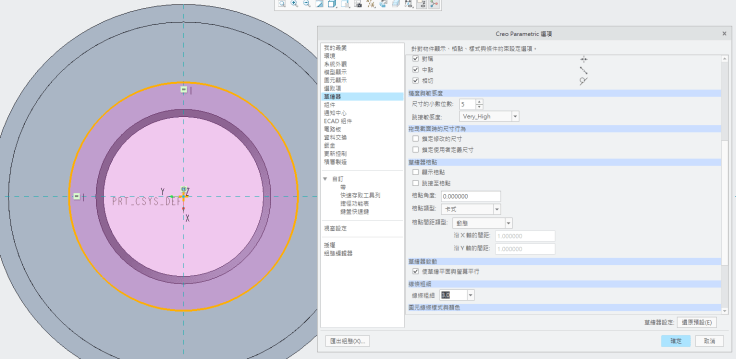

  • 草繪線段新增厚度調整選項
    sketcher_line_width 1.0~3.0

3D 特徵

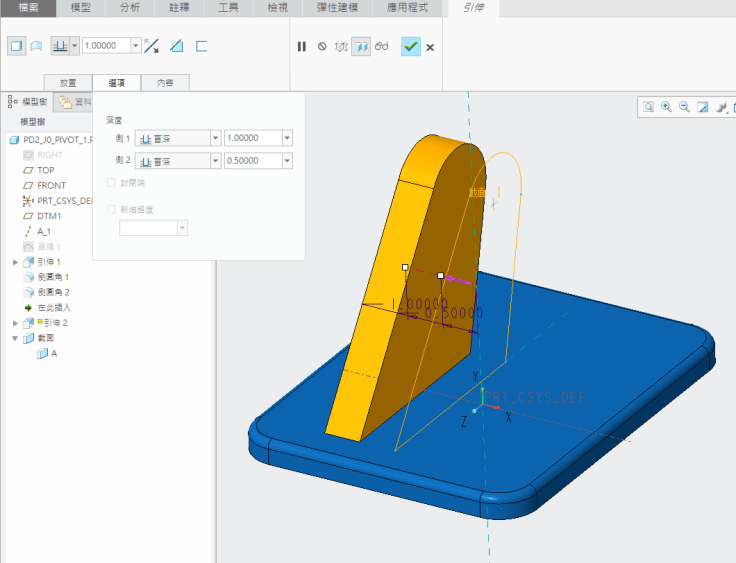

  • 引伸 側2方向 可以脫離草繪平面定義尺寸
  • 引伸至所選後,增加位移尺寸距離

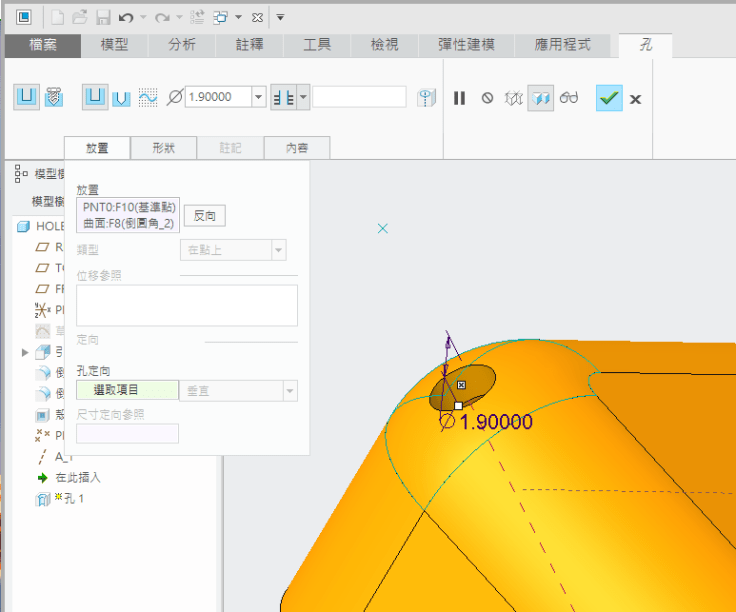

  • 孔特徵 新增孔放置型態 點+曲面
  • 孔特徵 新增孔定向 平行或垂直
  • 孔特徵 新增頂部間隙移除頂部材料
  • 新增 建立中間平面
  • 模型比例縮放 新增比例絕對精度
  • 3D 掃描將在 Creo 4.0 M020 推出。
    模擬刀具路徑除料會有很大的幫助。

曲面更新

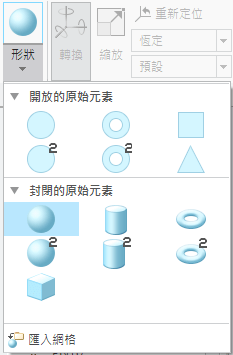

  • FreeStyle 新增樹狀結構,可同一個特徵增加不同 FreeStyle 幾何。
  • FreeStyle 增加面組分割 “ 單一線條分割喔 ”。
  • FreeStyle
    複製形狀、隱藏、取消隱藏、鎖定等細節功能。

    支援 import/Export OBJ 格式檔案。

    freestyle_max_faces 設定匯入最大網格面數。
    支援 N-Gon Faces。

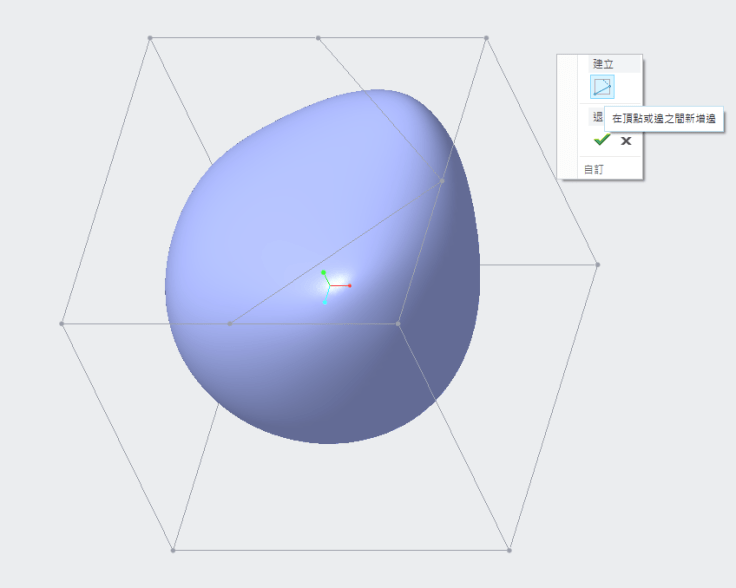

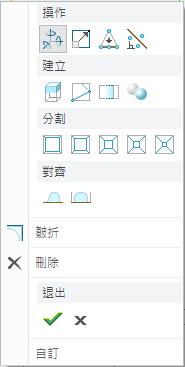

    更改以往的圓盤右鍵功能,完全客製化右鍵。

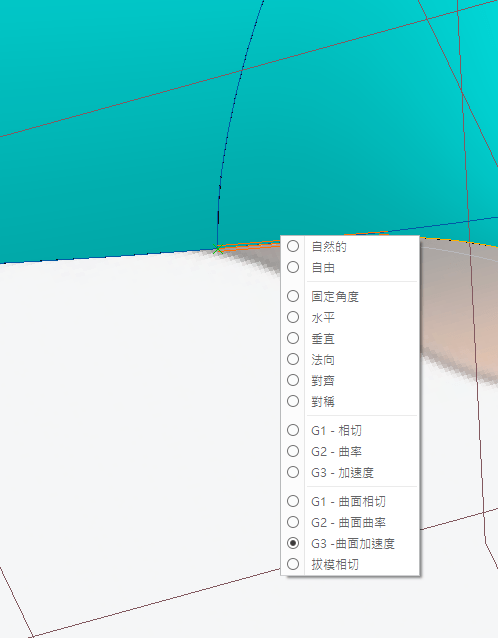

  • ISDX Style 新增功能 G3 曲線、曲面連接。
  • ISDX Style 新增曲線封閉迴圈

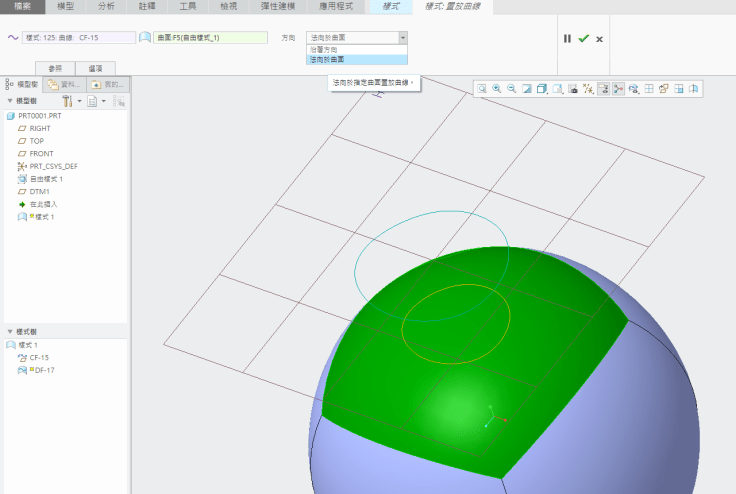

  • ISDX Style 放置曲線新增法向於曲面

鈑金新增功能

  • 扭轉新介面

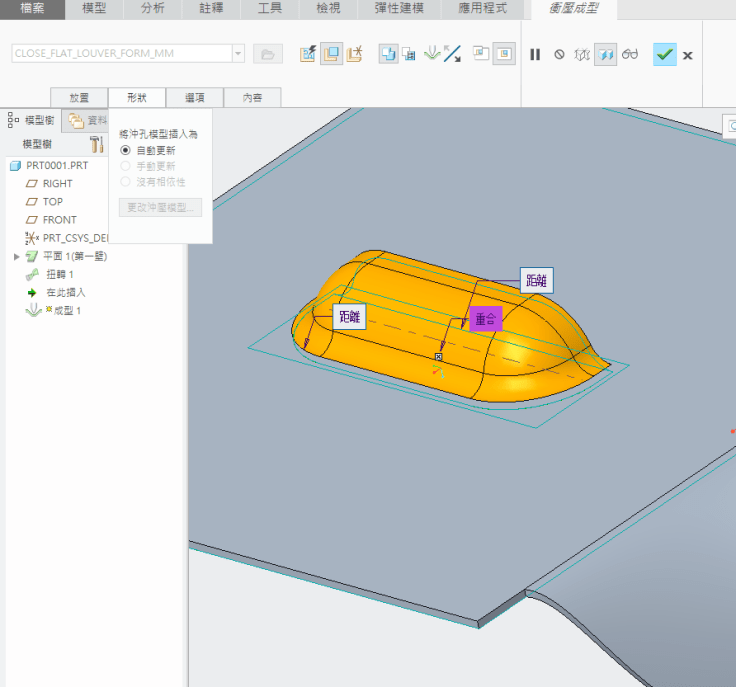

  • 新增衝壓成型 模型關聯狀態

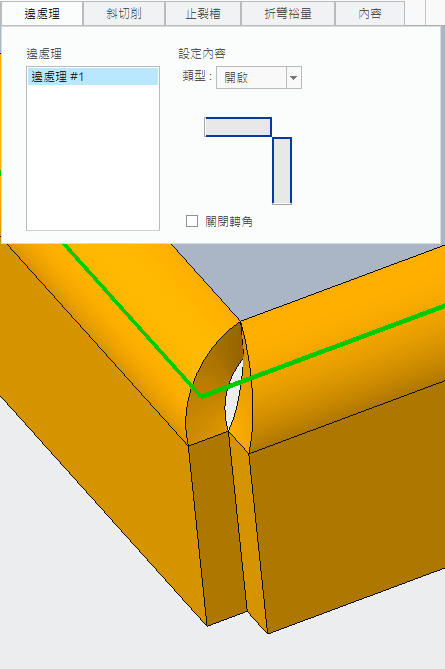

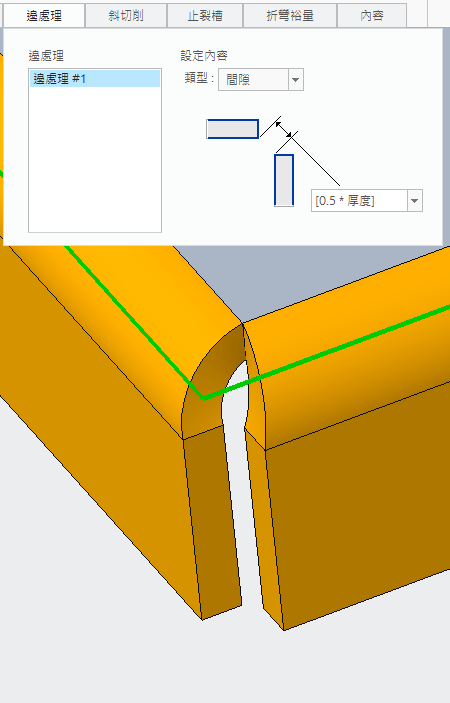

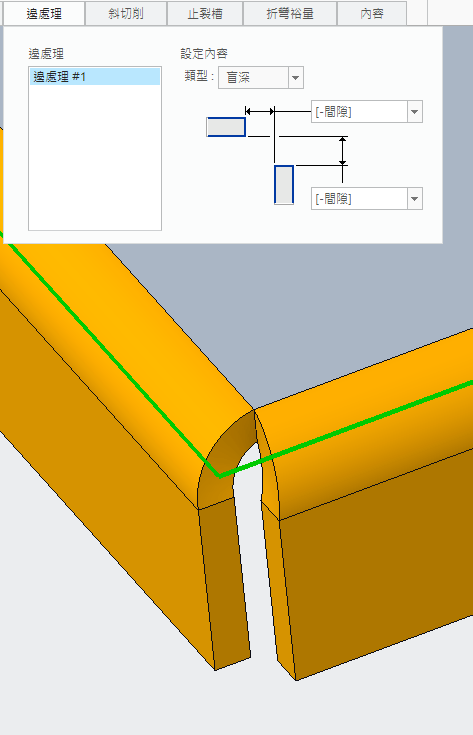

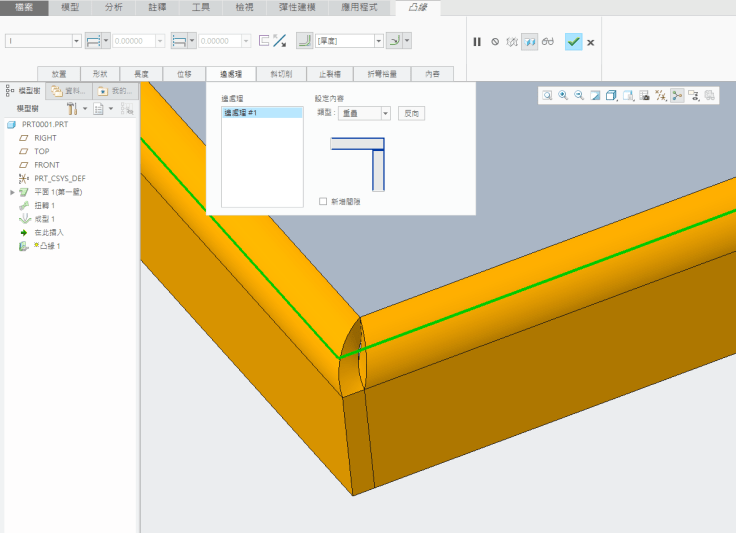

  • 新增邊處理模式

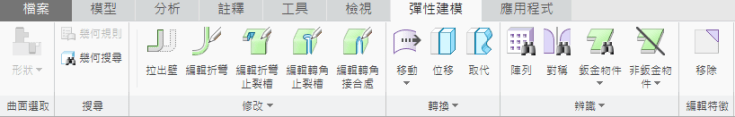

  • 鈑金加入 彈性建模

組件更新

  • 取消模型狀態燈號顯示,以再生符號取代。
  • 新增簡化表示環境參數 hide_pre_creo4_reps
    預設:maintain master – 隱藏儲了『主表示』與『排除表示』以外的所有 Creo 4.0 之前的簡化表示。
    Yes – 隱藏除了『排除表示』以外的所有 Creo 4.0 之前的簡化表示。
    No – 維持所有 Creo 4.0 之前的簡化表示。
  • 新增組件 鏡像元件

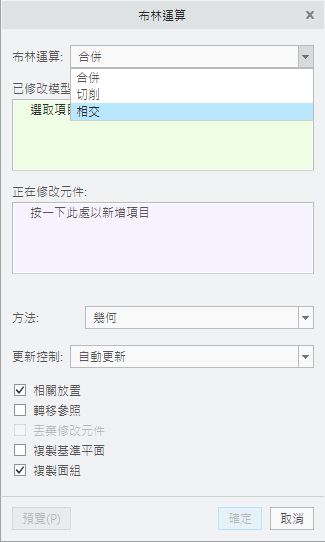

  • 新增組件布林運算


Creo AR

  • 新增內建 AR 發佈功能
