Creo 工程圖匯出 dxf / dwg 範本檔

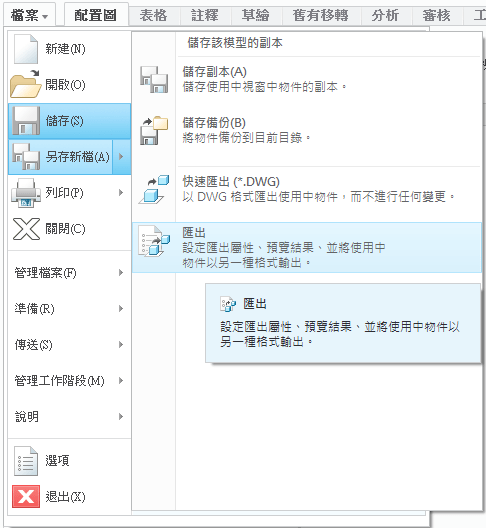

在工程圖另存新檔的匯出,可以匯出多種不同格式。

其中 DXF & DWG 為此篇要介紹的部分。

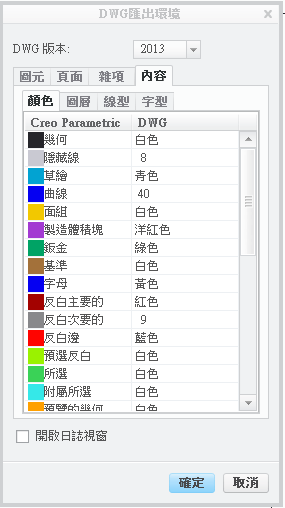

點進設定後 內容可以見到有四種類型佈局 顏色、圖層、線型與字型。

與此設定相關的範本檔案,預設路徑參考如下:

C:Program FilesPTCCreo 3.0M100Common Filestextintf_configsdxf_export.pro

! This is a DXF/DWG export mapping file example.
! It should be used as a reference for mapping
! color/layer/linestyle/text font functionality
!===================================================================
map_color       BACKGROUND_COLOR          7
map_color       DIMMED_COLOR              7
map_color       LETTER_COLOR              7
map_color       HIGHLIGHT_COLOR           7
map_color       EDGE_HIGHLIGHT_COLOR      7
map_color       GEOMETRY_COLOR            7
map_color       HIDDEN_COLOR              7
map_color       SHEETMETAL_COLOR          7
map_color       CURVE_COLOR               7
map_color       VOLUME_COLOR              7
map_color       SECTION_COLOR             7
map_color       PRESEL_HIGHLIGHT_COLOR    7
map_color       SELECTED_COLOR            7
map_color       SECONDARY_SELECTED_COLOR  7
map_color       PREVIEW_GEOM_COLOR        7
map_color       SECONDARY_PREVIEW_COLOR   7
map_color       DATUM_COLOR               7
map_color       QUILT_COLOR               7
map_layer       DXF_AXIS                  1
map_layer       DXF_CONTINUOUS_LINE       2
map_layer       DXF_HIDDEN_LINE           3
map_layer       DXF_DIMENSION             4
map_layer       DXF_TEXT                  5
map_layer       DXF_HATCHING              6
map_layer       DXF_TABLE                 7
map_layer       DXF_BALLOON               8
map_layer       DXF_FORMAT                9
map_line_style  solidfont                 bylayer
map_line_style  phantomfont               bylayer
map_line_style  ctrlfont                  bylayer
map_line_style  bylayerfont               bylayer
map_line_style  dashfont                  bylayer
map_line_style  ctrlfont_s_l              bylayer
map_line_style  ctrlfont_s_s              bylayer
map_line_style  ctrlfont_l_l              bylayer
map_line_style  dashfont_s_s              bylayer
map_line_style  phantomfont_s_s           bylayer
map_line_style  ctrlfont_mid_l            bylayer
map_font        font                      simplex.shx
map_font        filled                    bigfont.shx
map_font        isofont                   arial.ttf

您可以將上面內容做更改並將 dxf_export.pro 存放在自己的範本喜好位置。

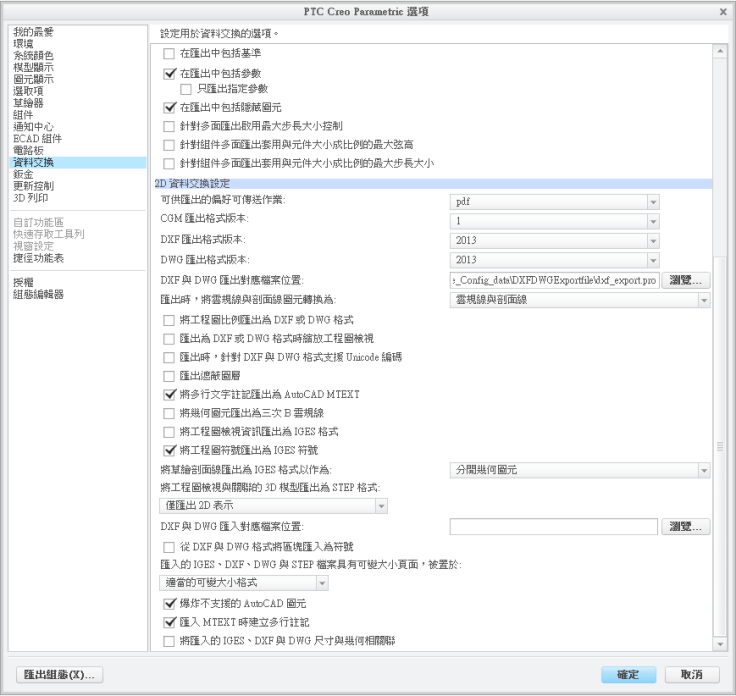

透過資料交換中的 2D 資料交換設定 DXF 與 DWG 匯出對應檔案位置做關聯設定。

或是透過環境參數直接設定皆可

以下有更改完通用設定,提供參考。

! This is a DXF/DWG export mapping file example.

! It should be used as a reference for mapping

! color/layer/linestyle/text font functionality

!===================================================================

map_color       BACKGROUND_COLOR          7

map_color       DIMMED_COLOR              7

map_color       LETTER_COLOR              7

map_color       HIGHLIGHT_COLOR           7

map_color       EDGE_HIGHLIGHT_COLOR      7

map_color       GEOMETRY_COLOR            7

map_color       HIDDEN_COLOR              7

map_color       SHEETMETAL_COLOR          7

map_color       CURVE_COLOR               7

map_color       VOLUME_COLOR              7

map_color       SECTION_COLOR             7

map_color       PRESEL_HIGHLIGHT_COLOR    7

map_color       SELECTED_COLOR            7

map_color       SECONDARY_SELECTED_COLOR  7

map_color       PREVIEW_GEOM_COLOR        7

map_color       SECONDARY_PREVIEW_COLOR   7

map_color       DATUM_COLOR               7

map_color       QUILT_COLOR               7

map_layer       DXF_AXIS                  1

map_layer       DXF_CONTINUOUS_LINE       2

map_layer       DXF_HIDDEN_LINE           3

map_layer       DXF_DIMENSION             4

map_layer       DXF_TEXT                  5

map_layer       DXF_HATCHING              6

map_layer       DXF_TABLE                 7

map_layer       DXF_BALLOON               8

map_layer       DXF_FORMAT                9

map_line_style  solidfont                 continuous

map_line_style  phantomfont               phantom

map_line_style  ctrlfont                  center

map_line_style  bylayerfont               phantom

map_line_style  dashfont                  dashed

map_line_style  ctrlfont_s_l              center

map_line_style  ctrlfont_s_s              cneter

map_line_style  ctrlfont_l_l              cneter

map_line_style  dashfont_s_s              dashed

map_line_style  phantomfont_s_s           phantom

map_line_style  ctrlfont_mid_l            center

map_font        font                      simplex.shx

map_font        filled                    bigfont.shx

map_font        isofont                   arial.ttf
