Creo 工程圖位移截面顯示設定

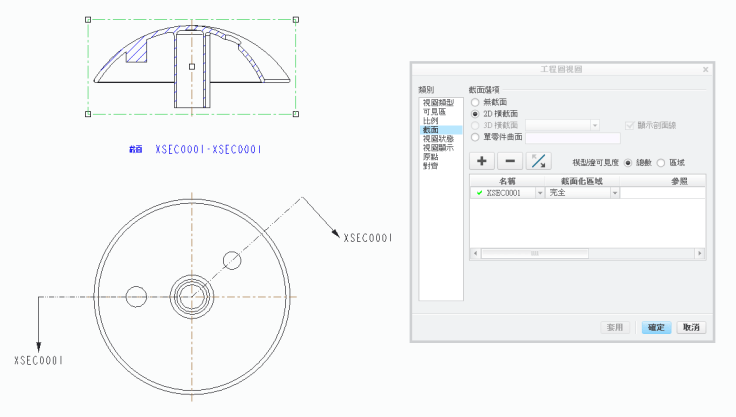

位移截面預設為完全區域會見到下圖是以視角投影的方式檢視幾何。



如果需要檢視幾何為截面方向檢視可設為 “完整的（已對齊）“，並且選取位移截面的中心軸作為參照，

即可見到幾何為截面方向的檢視。
