Creo 逆向+曲面設計流程

當有需要接STL逆向掃描檔案格式,而且又需要對STL網格編輯或鋪面,

會需要用到叫做 Reverse Engineering 的逆向模組。

主要製作兩件事

  1. STL網格整理用
  2. 重新造型鋪面用

以下用呼吸面罩作為應用範例流程做介紹

首先透過掃描設備將需要的模型製作掃描

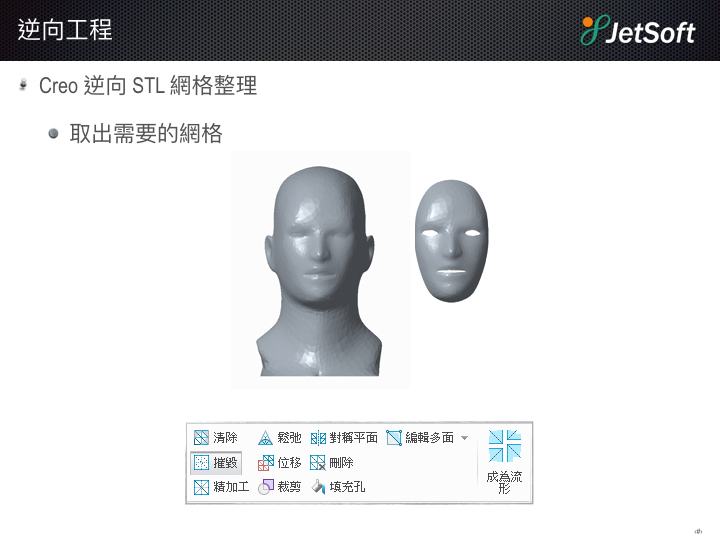

接著將STL檔案匯入Creo中,如果有這套模組就能像編輯修補破面一樣的方式進到逆向網格的整理介面,如果沒有是無法看到下圖中的編輯功能。

影片範例:STL網格編輯

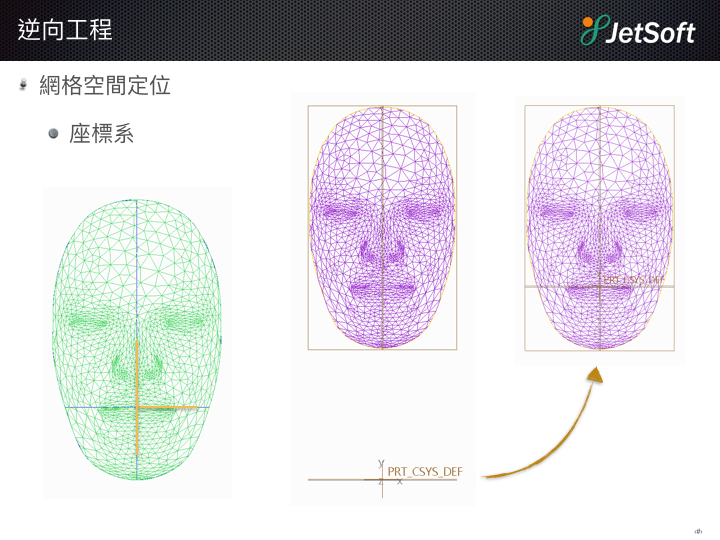

重新定義空間座標位置

影片範例:重新座標系定位

重新造型工具:鋪曲線、曲面

影片範例:重新造型 曲線 曲面

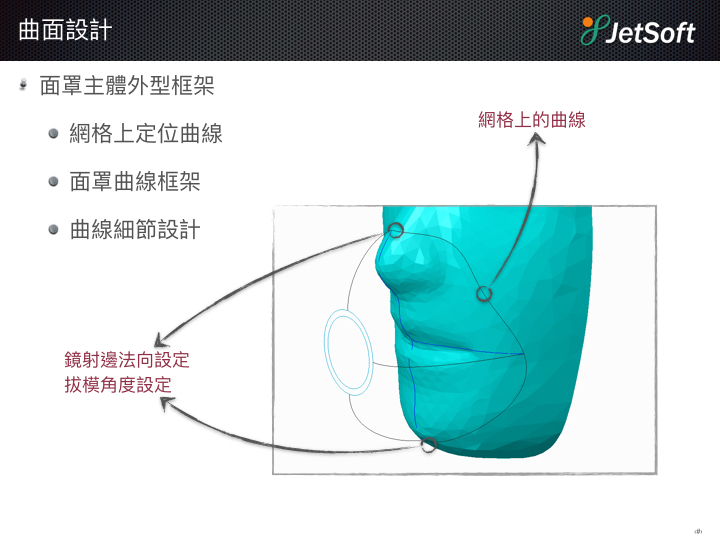

製作模型骨架

將骨架尺寸與網格曲線設為連動狀態

製作連動要點,將骨架末端新增基準平面,臉部曲線裁剪至新增基準平面。

影片範例: 骨架連動

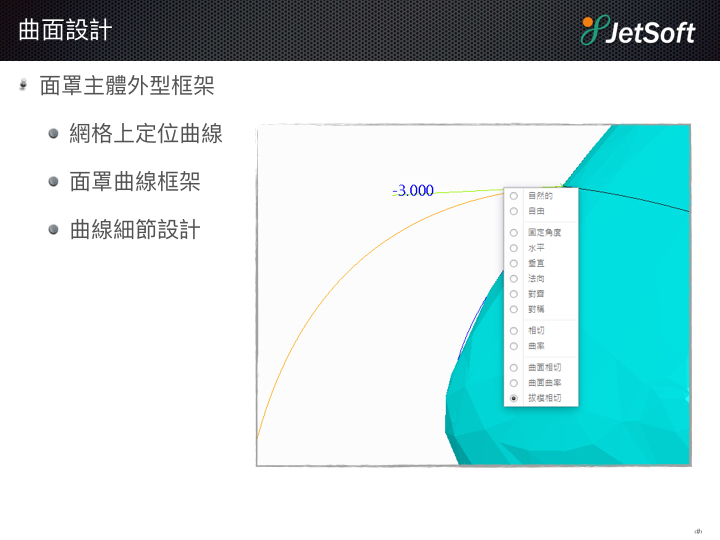

ISDX 進階曲面設計

影片範例:臉部ISDX曲線

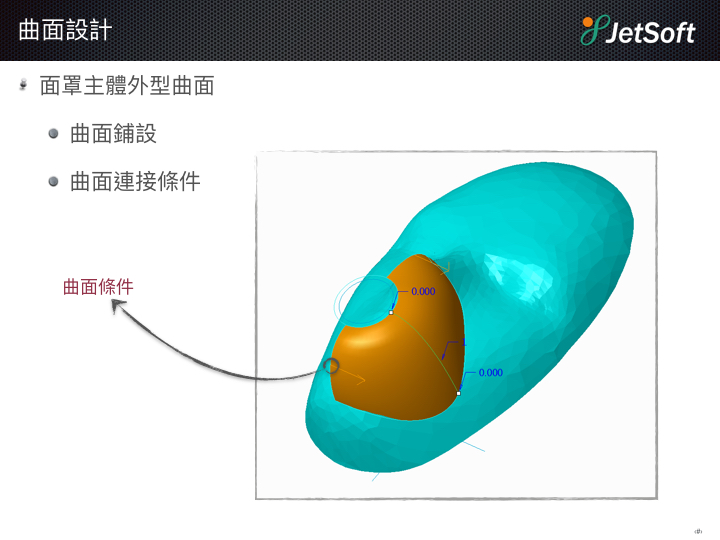

ISDX 曲面鋪設

影片範例:ISDX曲面

曲面剪裁

影片範例:ISDX曲面剪裁

Flap曲面

影片範例:Flap 曲面

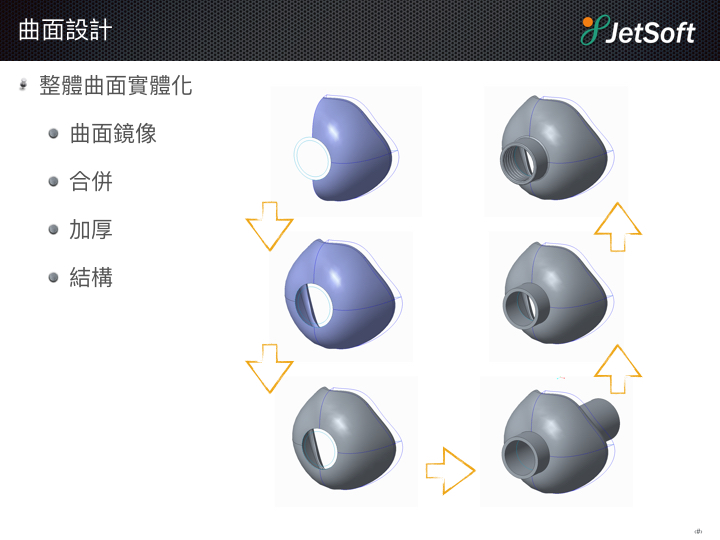

實體化加結構

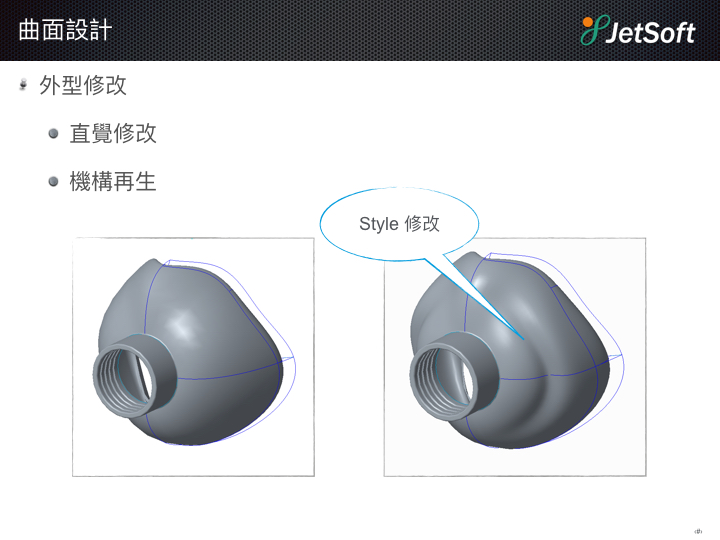

設計變更

影片範例:設計變更

規格設計變化與檢查點

影片範例:骨架變化與設計檢查點
