Creo 取得組件模式材料清單總零件數量

先把安裝Parametric中的下圖文件 format.bft 備份起來,以免做錯。

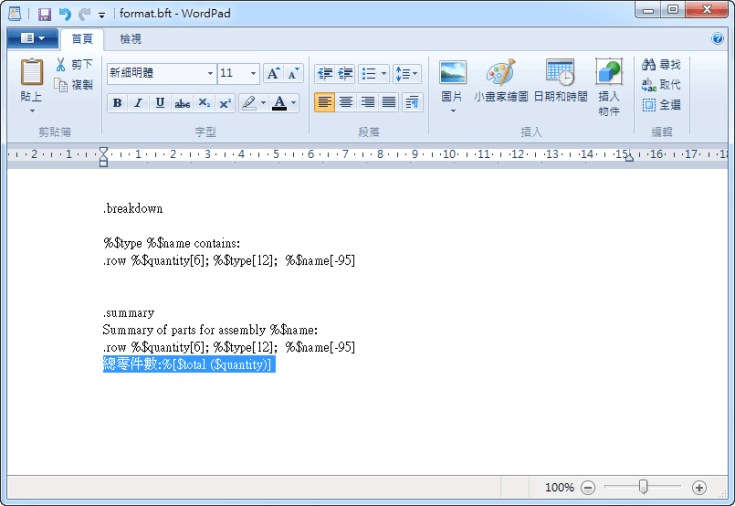

更改文件內容,增加 “總零件數:%[$total ($quantity)]" 在最底下。如下圖:

在組件中按一下"材料清單"



拉到最底下就可以直接看到總零件數量了!

補充:

format.bft文件指定路徑,可以透過組態編輯器更改路徑。

bom_format 值:指定檔案路徑
