Creo 3.0 自訂零件範本&工程圖範本 (已有幾何形體與參數)

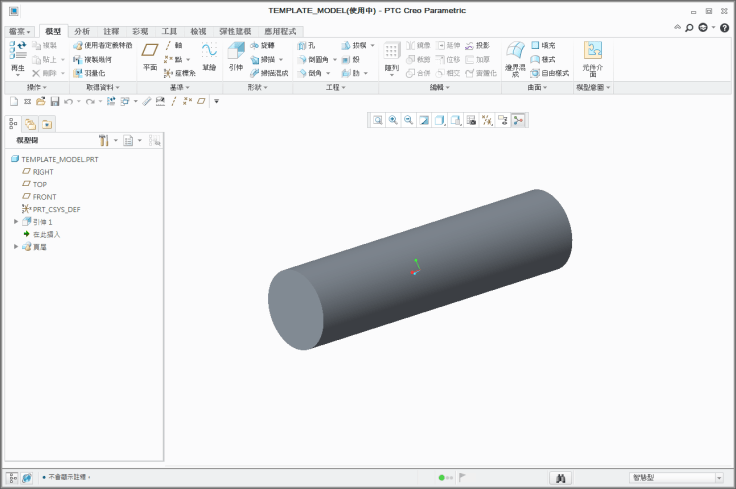

  1. 先將範本幾何形體建置完成

  2. 建立參數名稱並勾選指定

例如未來開新零件要自己輸入直徑及長度名稱得參數,指定在後面會提到用途。

  1. 建立參數與尺寸(直徑與長度)的關係式

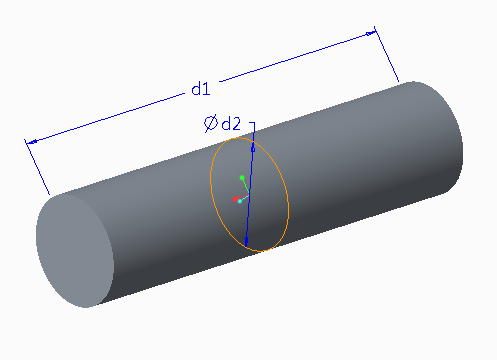

此例為 d2=直徑、d1=長度 。目的在於參數為主控尺寸,這是我們要的。

關係如果寫成"直徑=d2″。參數就會變成被動。

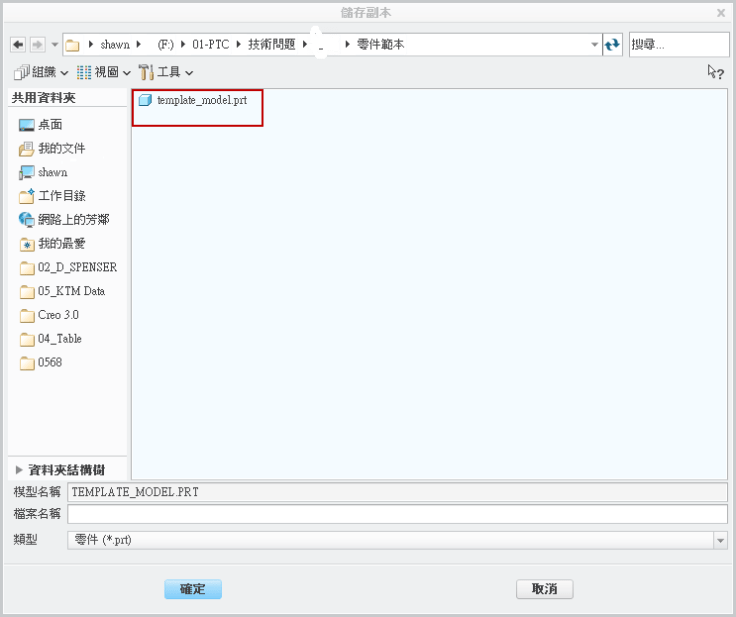

  1. 把檔案存起來當作未來要開新檔的範本。
  2. 準備好工程圖範本

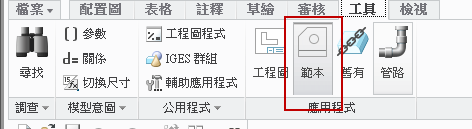

工具>範本

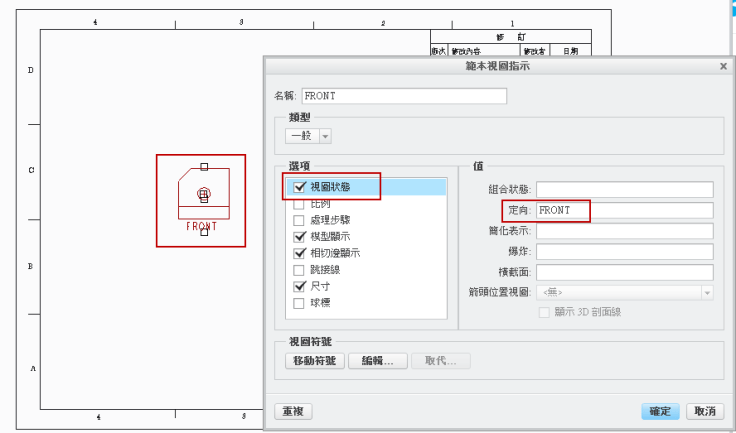

建立第一個視圖,注意定向視角為零件視角中有的定向名稱。

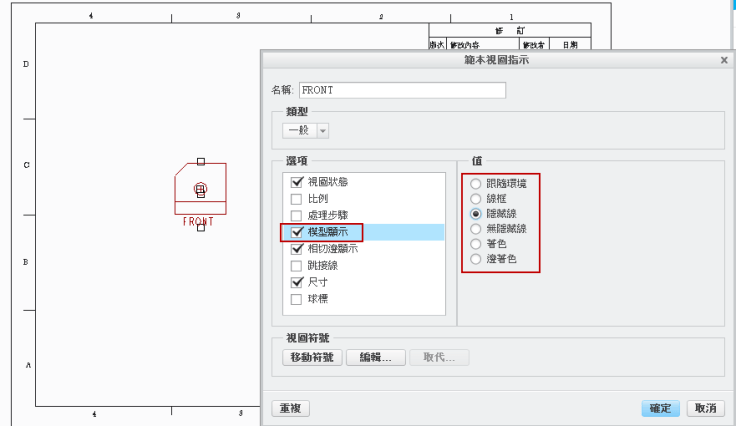

模型顯示調整為自己所需即可。

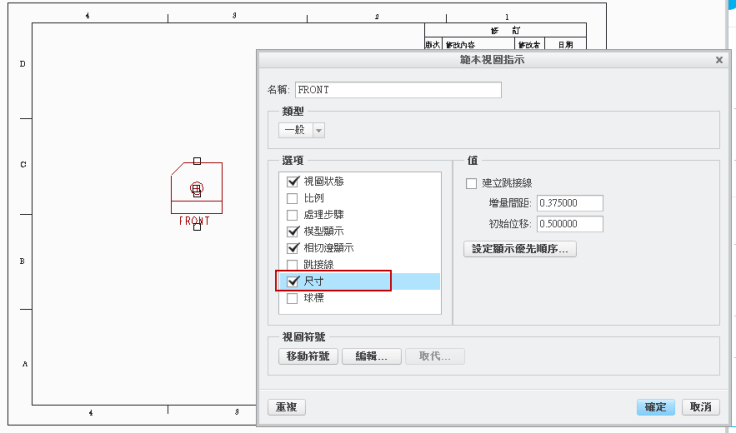

此視圖是否要出現尺寸。

建立其他視圖,注意都以投影為主,跟誰投影,以此類推建立其他視圖。

建立表格參數,讓未來模型可以直接抓取。其他相關參數可搜尋工程圖參數篇。

以上大致可完成工程圖範本。

  1. 清除所有記憶體,測試看看吧

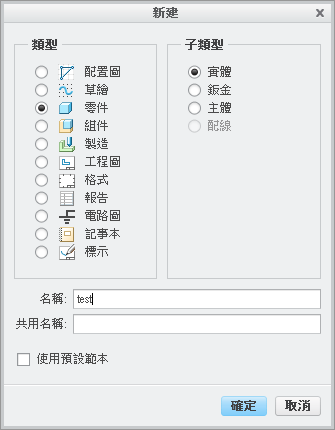

開新零件

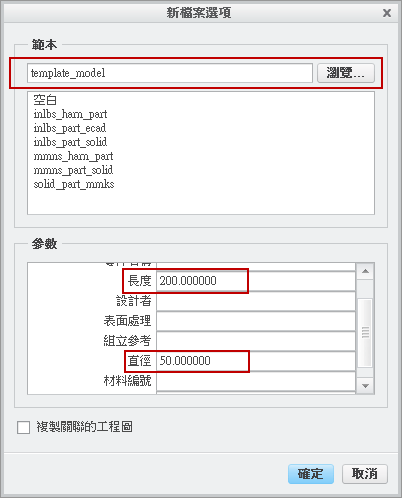

瀏覽範本路徑,注意看參數可以直接輸入當下需要的尺寸了。

最前面的製作參數勾選指定,會在開新檔這邊出現。

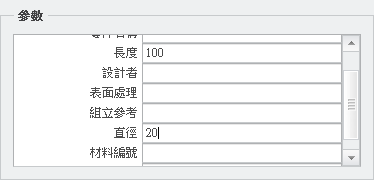

輸入自己要的尺寸吧

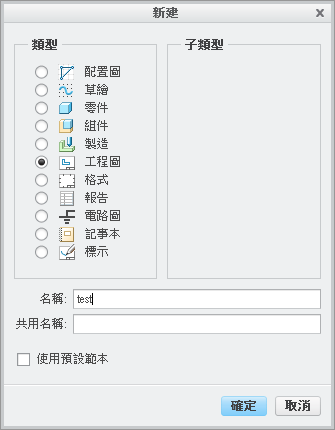

開啟零件後直接新增工程圖

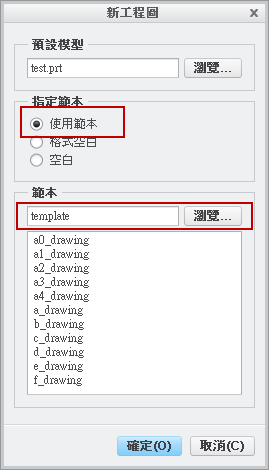

選取使用範本並選取先前製作好的範本。

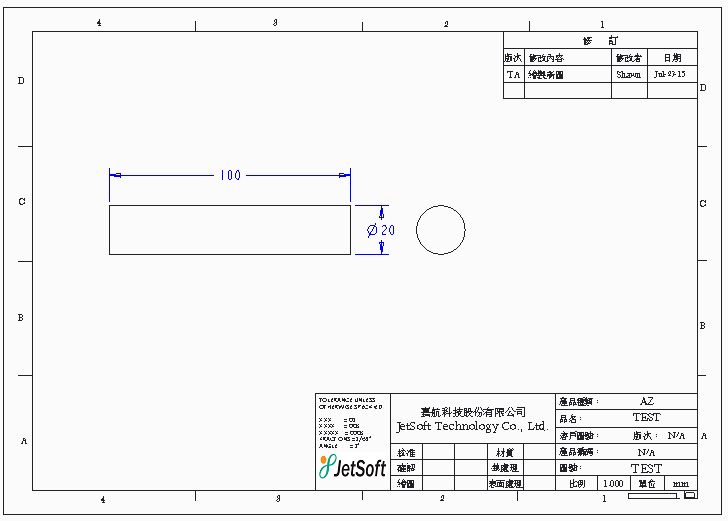

打開後就可以直接看見視圖與尺寸囉!!

剩下更多的應用可以試著嘗試其他變化看看~
