Creo 3.0 顯示品質對檔案大小的影響

以下主要針對Creo在不同顯示品質狀態下,所產生不同大小的檔案。
主要參數設定為下面兩個
• shade_quality
• edge_display_quality

檔案 > 選項 > 模型顯示> “將著色品質設定為/shade_quality"

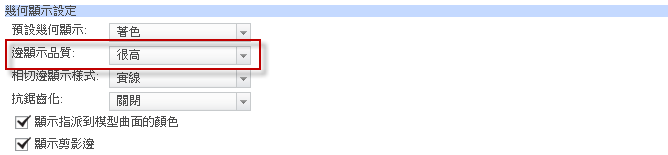

檔案 > 選項 > 圖元顯示>"邊顯示品質/edge_display_quality"

接這我們用同一個檔案,將顯示品質兩個參數做不同設定得出存檔的大小。

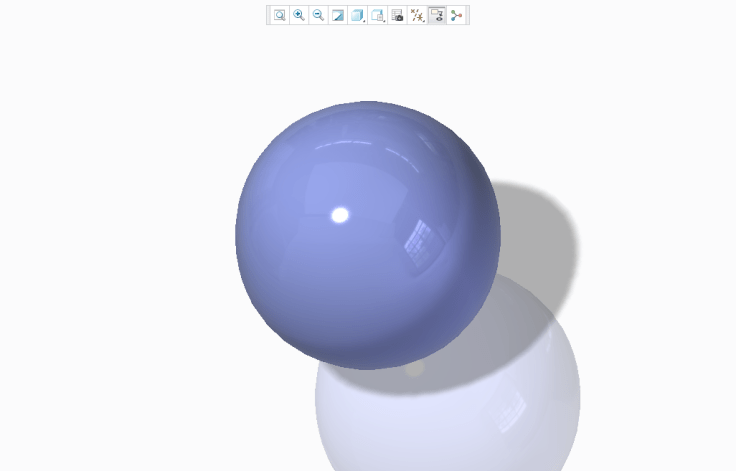

模型為預設Freestyle圓形球

• 將著色品質設定為 / shade_quality > 10

• 邊顯示品質 / edge_display_quality > 很高

存檔結果為 529 KB

• 將著色品質設定為 / shade_quality > 3

• 邊顯示品質 / edge_display_quality > 中

存檔結果為 155 KB



由此可以測試出這兩個參數值品質是會影響存檔檔案的大小。
