Creo 3.0 摺疊特徵的用處

假設用creo設計好的圖要給客戶或廠商時,又不想讓對方看到特徵流程,

對方又是用Creo的工具,以往可能會存程中繼格式或neu檔。

Creo 3.0 有新的選擇,在模型標籤的編輯群組下拉中,有一個摺疊功能,

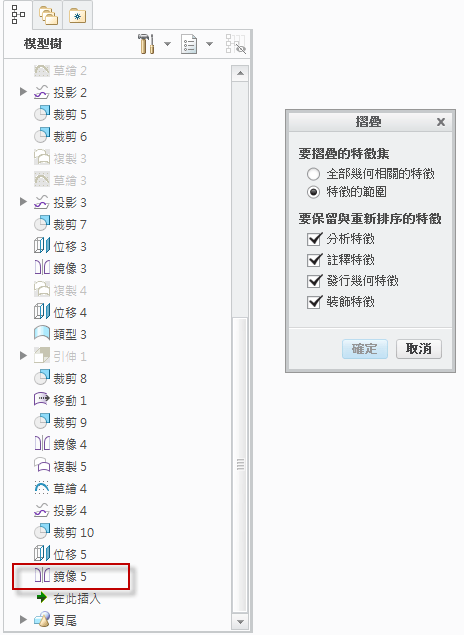

摺疊有兩個主要方式

  1. 全部幾何相關: 如果選到某個特徵會自動選取相關聯的特徵做選取。
  2. 特徵範圍: 可以使用頭尾包起來的範圍內都摺疊。先選第一個shift到停止的特徵。

如果頭尾都選起來就會變成下面的圖

這方式不會因轉中繼檔而產生破面。

另一種可能會用到折疊的情況

當模型建好,但因為整體比例縮放的關係造成縮放完特徵失敗,

這中間牽扯到精度問題,如果又不想去花費太多時間改特徵,

可以將全部摺疊後再做比例縮放,這樣一來問題就解決了。

提醒一下,如果圖檔要給別人建議先做另存,可別直接存檔蓋過去舊版。

不然下次開起來自己都沒特徵了。
