Creo 3.0 新功能 零件建模篇

  • 複製曲面時取消剪裁

複製貼上的選項中多了兩個曲面回復的功能,

取消剪裁至包絡簡單解釋是將現有曲面回復到各個角點補滿為止,

取消剪裁至定義的領域,可以回到當初設計這塊曲面的最原始狀態。

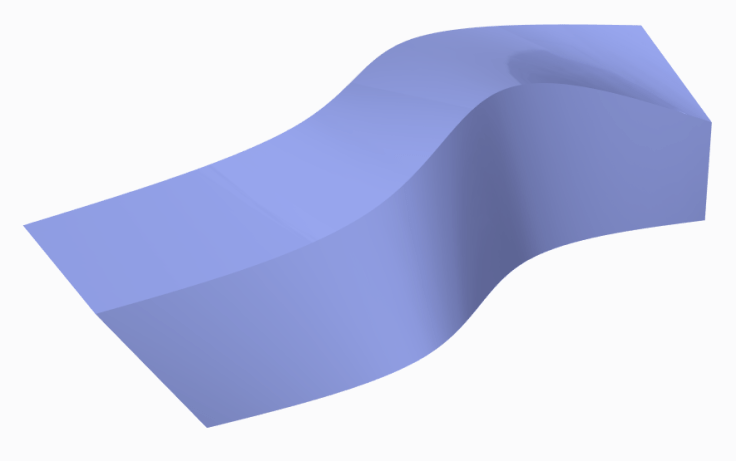

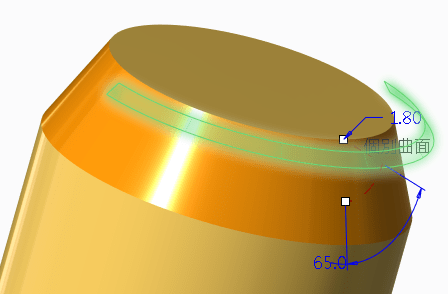

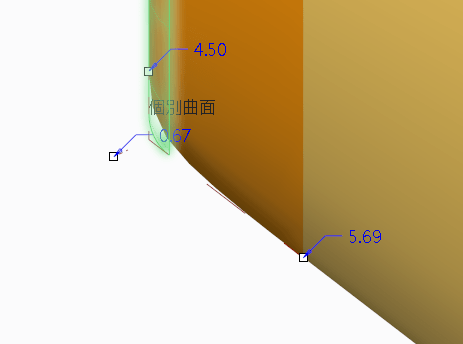

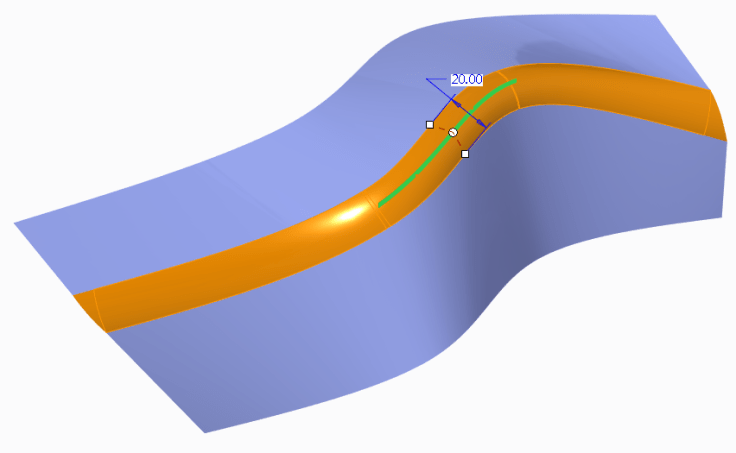

  • 弦倒圓角

變化曲面的圓角通常會漸變變形,新的倒圓工具可以一鍵完成等R的圓角。


弦的按鈕可變成等R的圓角在變化曲面上

  • 重新排序強化

模型標籤  > 操作 > 重新排序

試圖想把引伸 3 拖曳至 殼 1 之後,現在會更明確知道那些特徵有相依性。

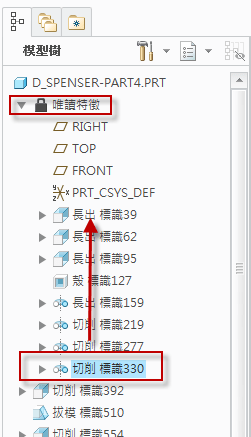

  • 唯獨特徵

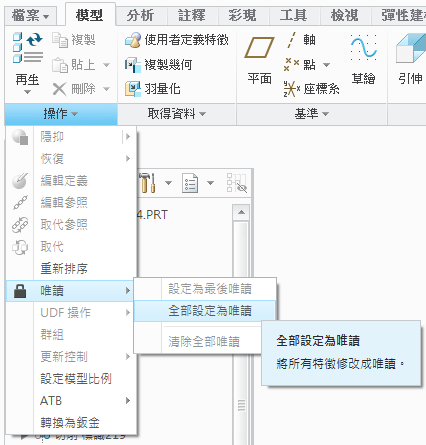

唯讀特徵分為兩個做法,設定為最後唯讀與全部設定為唯讀。

特徵會在模型樹中編 組到一起。「唯讀特徵」旁邊會顯示「鎖定」圖示 。

展開「唯讀特徵」,但無法修改特徵或參 照。可以查看特徵的尺寸,但無法編輯尺寸。

設定為最後唯讀: 選取一個特徵,在這之前的最為唯讀。

全部唯讀

  • 邊界混成強化

此選項可最佳化整個曲面的連接影響,並產生更平滑的曲面,尤其是在轉角處。

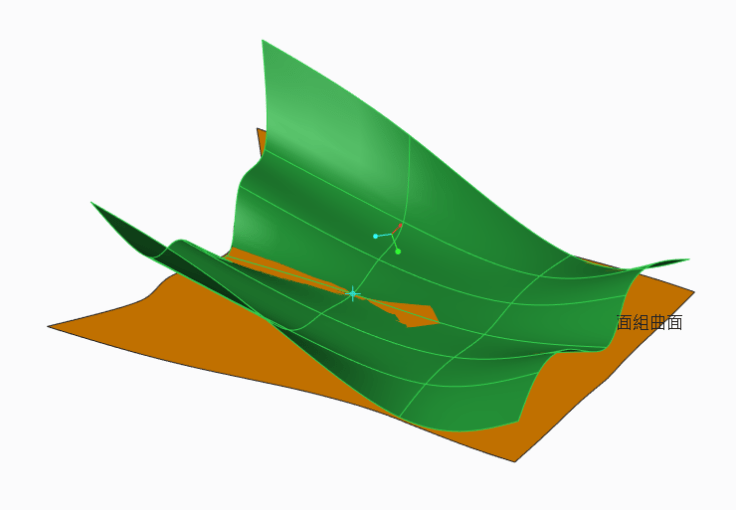

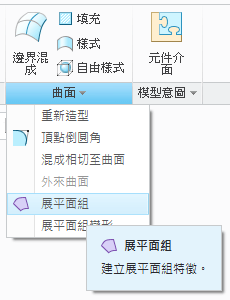

  • 展平面組

「展平面組」特徵強化。

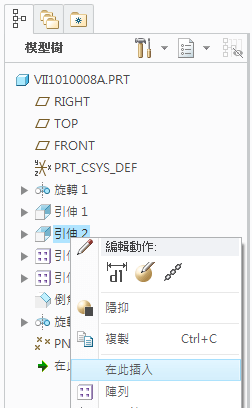

  • 插入模式

以往必須拖曳箭頭插入,現在可直接選取特徵右鍵插入。

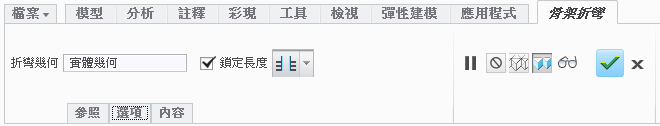

  • 骨架折彎介面

「骨架折彎」 會沿骨架折彎全部所選幾何,以符合骨架長度。

如果骨架比幾何長,會沿骨架拉伸幾何。如果骨架比幾何短, 則會沿骨架壓縮幾何。

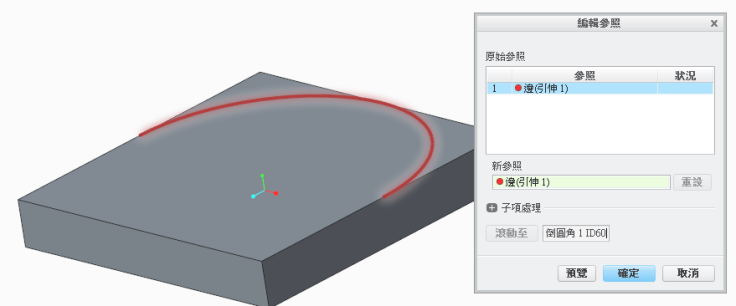

  • 編輯參照

編輯參照變更用來建立一個或多個特徵的參照。可以查看一個或多個特徵所使用的原始參照清單並進行變更。

可以將模型捲動到最早的受影響特徵之前,並預覽變更的結果。

選取某個孔特徵

模型 > 操作 > 編輯參照

原始參照可以在這裡點選變更

滾動至可以讓模型回到當初建立此特徵的幾何顯示。

  • 顯示遺失參照

引伸1因為形狀的設變造成倒圓角遺失參照,此時可選取倒圓特徵右鍵>資訊>參照檢視器

參照檢視器可以查看特徵與特徵之間的參照關係為何

但如果要編輯遺失的參照,可用上一個介紹的編輯參照功能,在圓角特徵選到後編輯參照,

並找到適當的幾何來做取代。

原本遺失的參照

取代的參照

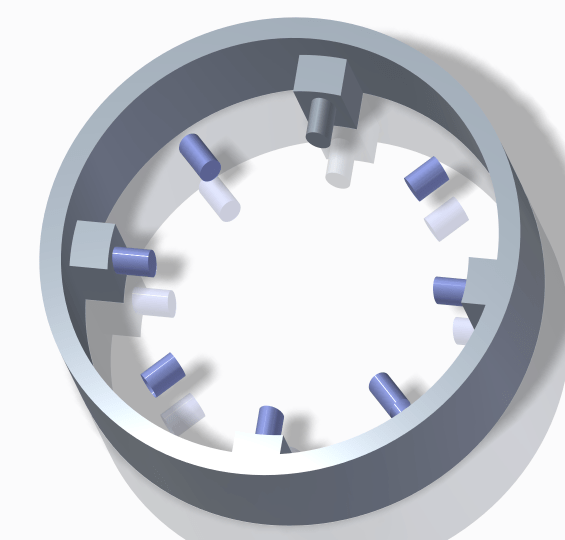

  • 可變拓樸上的幾何陣列

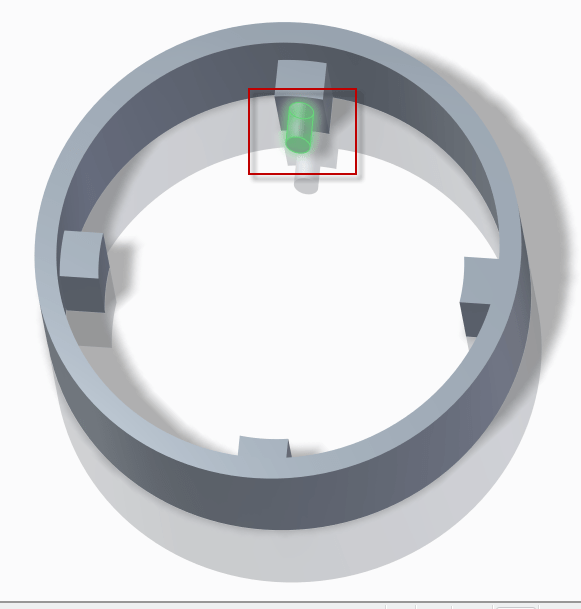

這個範例如果要陣列框中的特徵幾何可做下面不同變化。

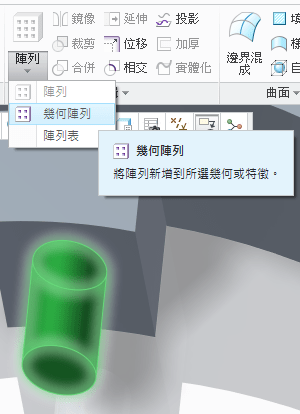

選取幾何並選取幾何陣列

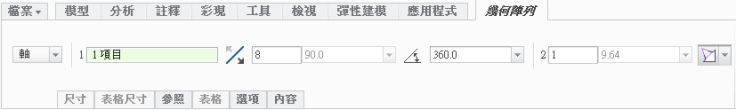

根據下面條件做軸旋轉,最後面紫色圖型代表附加的動作。

下面框中四個會自動延伸到壁,而且是實體附加的效果。

只單純對幾何做幾何陣列,曲面結果。

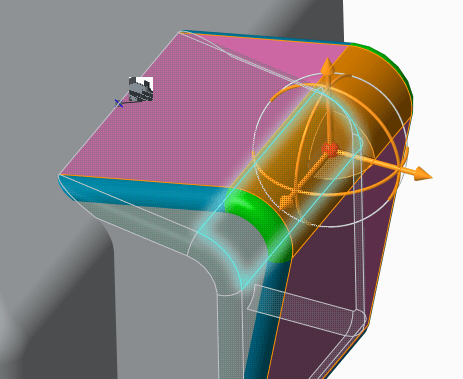

  • 彈性建模

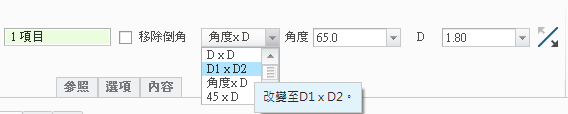

    • 倒角

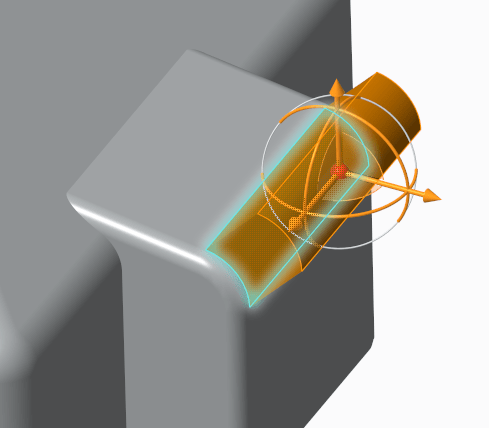

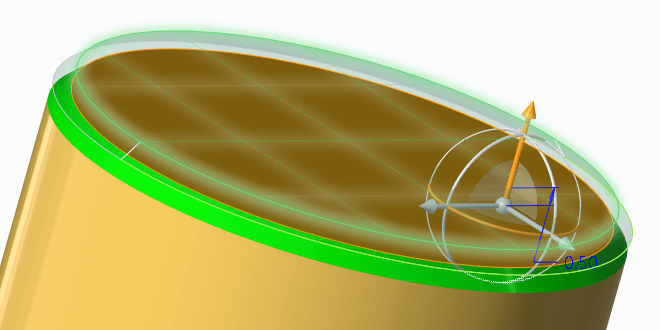

編輯倒角 > 直接選到倒角即可編輯,功能與特徵倒角相近。

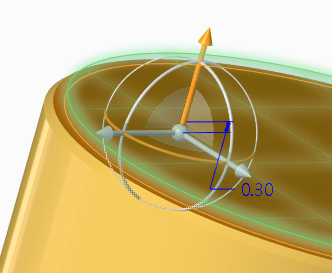

辨識倒角 > 辨識過的倒角,當一平面拖曳時,倒角幾何不會被吃掉。

沒有辨識過的倒角移動平面時倒角被吃掉了。

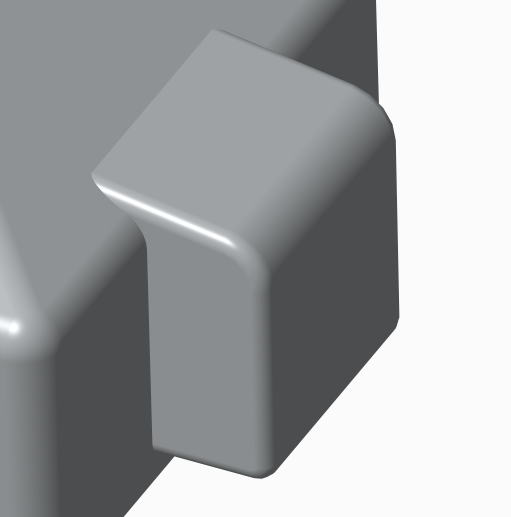

  • 圓角

強化R角設計,不同變化R的設定

  • 相切

原本的幾何

在沒有相切的情況下移動R角。

相切條件下移動R角

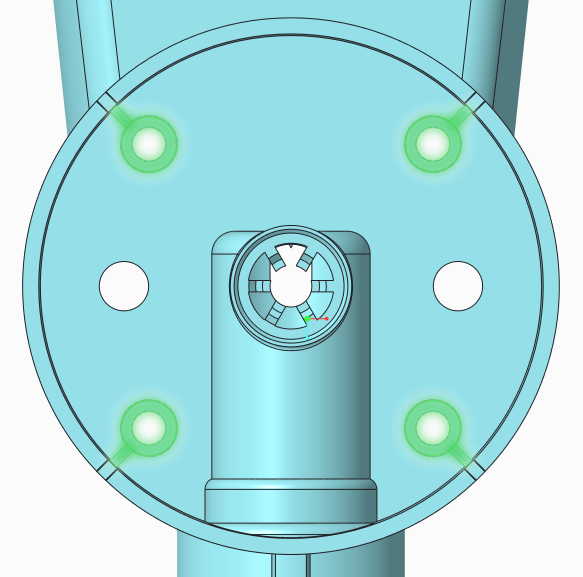

  • 陣列傳播

當一群組特徵做過陣列,後面用彈性建模修改一小孔大小,可在選項傳播陣列加進陣列特徵。

此時四個小圓孔會同時作設便尺寸。

  • 彈性陣列

此功能與模型標籤中的幾何陣列相近,主要方便在彈性建模中直接可以使用陣列的功能。

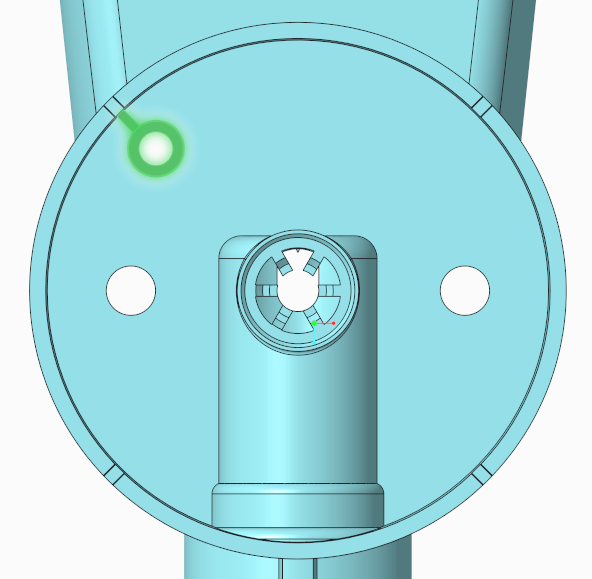

選取要陣列的幾何

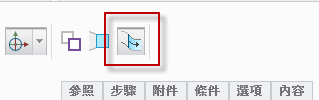

選取彈性陣列

選用軸陣列的方式即可完成。
