Creo 3.0 計算模型重量

假設密度值都是 1 的條件下,在不同長度與重量單位下該如何在Creo中設定。

g/mm^3 密度值請輸入 0.001

g/cm^3 密度值請輸入 1

kg/mm^3 密度請輸入 0.000001

kg/m^3 密度請輸入 1000

所以分析重量前必須先確定好模型的重量長度單位是甚麼,

變更可調整單位適合自己想要的長度重量單位。

都確定好單位後關閉以上視窗,切換到分析標籤 > 質量屬性

假設單位為 g/mm^3

材質POM密度為1.41

在密度欄位中鍵入0.00141,欄位會自動轉換為1.410000e-03

e-03代表小數點往前移3位,反之e+03的話小數點往後移3位。

在訊息欄中第四個質量就是判讀重量的所在,2.4561006e+01 克

e+01 所以小數點往後移1位變成 24.561006克。這就是產品的重量囉!!

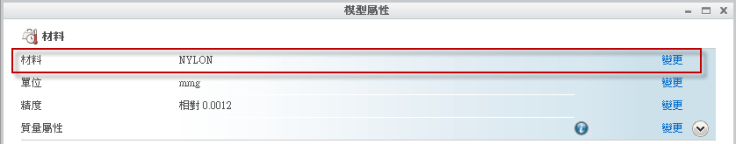

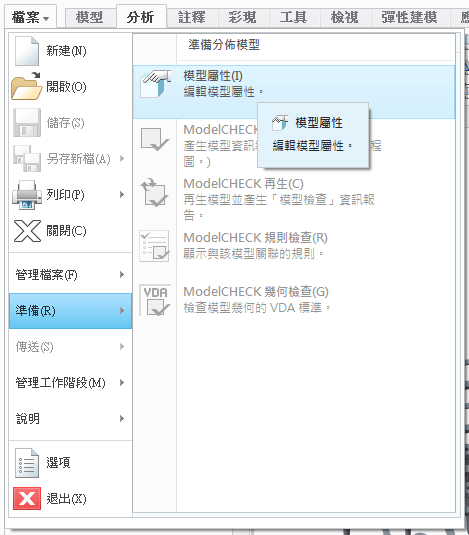

如果發現密度欄位無法輸入時,代表材質已被指定可到檔案>準備>模型屬性這裡查看。

此時會以材質裡面的密度為基礎來計算重量。

附上材質網站可查詢材質屬性

www.matweb.com
