Creo 3.0 組件除料怎麼做

這個範例會以兩個零件組裝在一起後

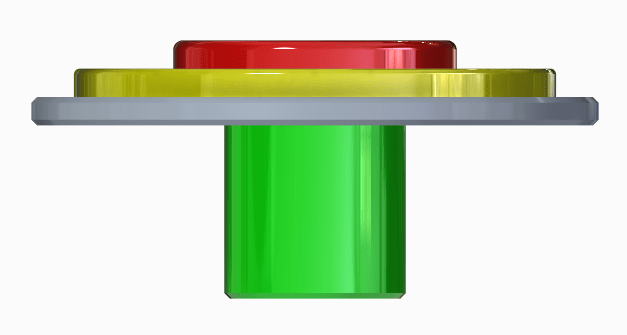

會以第三個零件當作除料形體

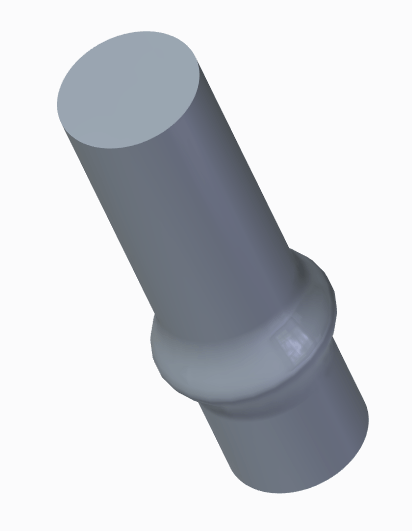

這個棒材的零件可以先製作發行幾何

將整個實體曲面做發行

完成後會看到這個發行特徵

接著到組件裡面進行複製幾何的動作

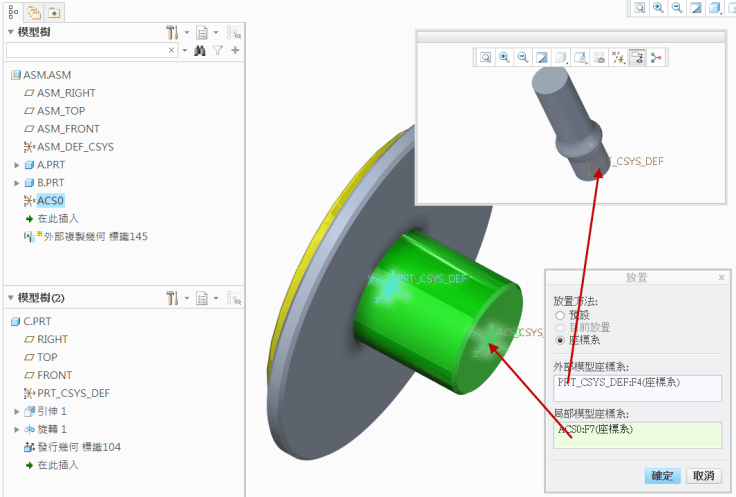

  1. 切換到設計參照的類型外部
  2. 開啟先前發行幾何的零件
  3. 使用發行幾何

這裡要注意的是座標系的對齊方式

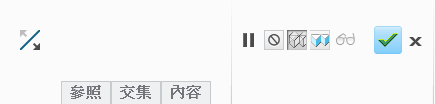

點開參照內容,發行幾何選取之前發行的特徵,接著打勾完成。

在組件裡面就能看到複製進來的曲面,用一般在零件中實體化概念進行切除。

選取曲面的狀態,在組件的修改器下拉點開並選取實體化來做布林運算,注意除料的方向切換。

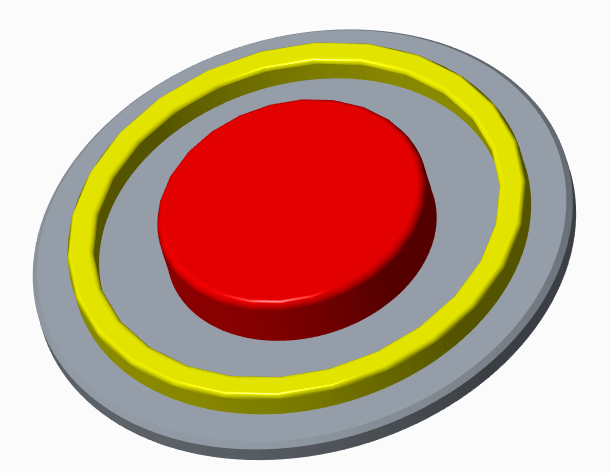

在這邊如果直接就完成的話會看到下圖,看起來已經被除料了,

但是只有在組件中才看的到。

零件打開是沒有的,如果零件要有可以回到組件裡面的實體化編輯定義。

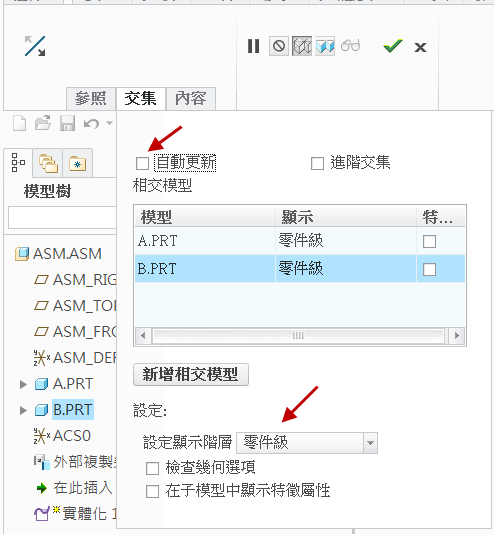

在交集標籤中取消自動更新,設定顯示階層切換到零件級。

另外如果要做進一步設定可以調整哪些零件要除料、哪些零件不除料。

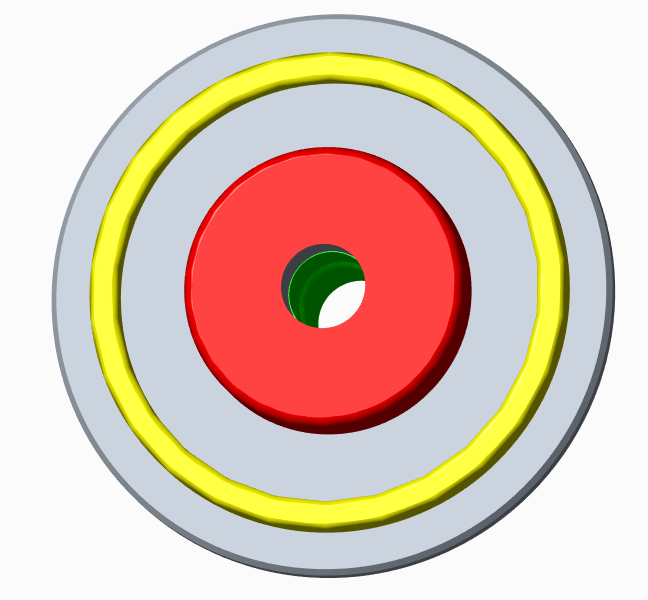

完成後就可以看到零件也被除料了。
