Creo 3.0 元件介面組裝

使用元介介面組裝可以增加組裝的速度,通常會在螺絲、市購件等等選用配件。

元件介面可用在零件、組件、次組件中。零件或組件的功能放置在模型意圖中的位置。

下面範例使用一組LED燈,數個LED元件如何快速組裝到主體元件上。

點選元件介面後會出現介面選單





介面名稱 : 可自行定義組裝的條件名稱

介面範本 : 下拉打開後會看到連接對的選項



放置/接收介面 :

  • 任一 : 可以元件為放置或接收件。
  • 放置 : 一般為小元件,例如螺絲。
  • 接收 : 一般為主體件,可接收其他放置件的元件。

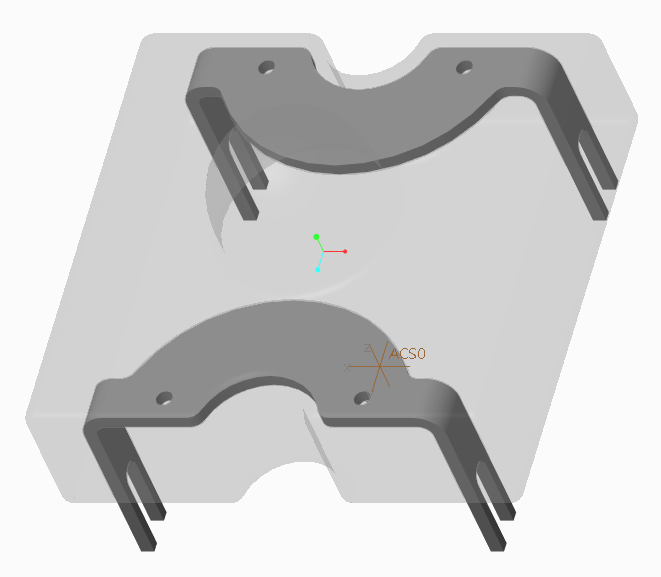

Step-1 設置LED元件放置

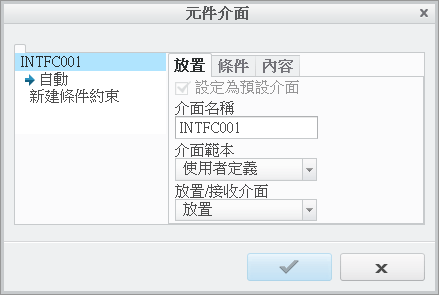

先將放置接收介面改為放置後點選左上角INIFC001的自動。

2014-11-18 上午 11-48-04

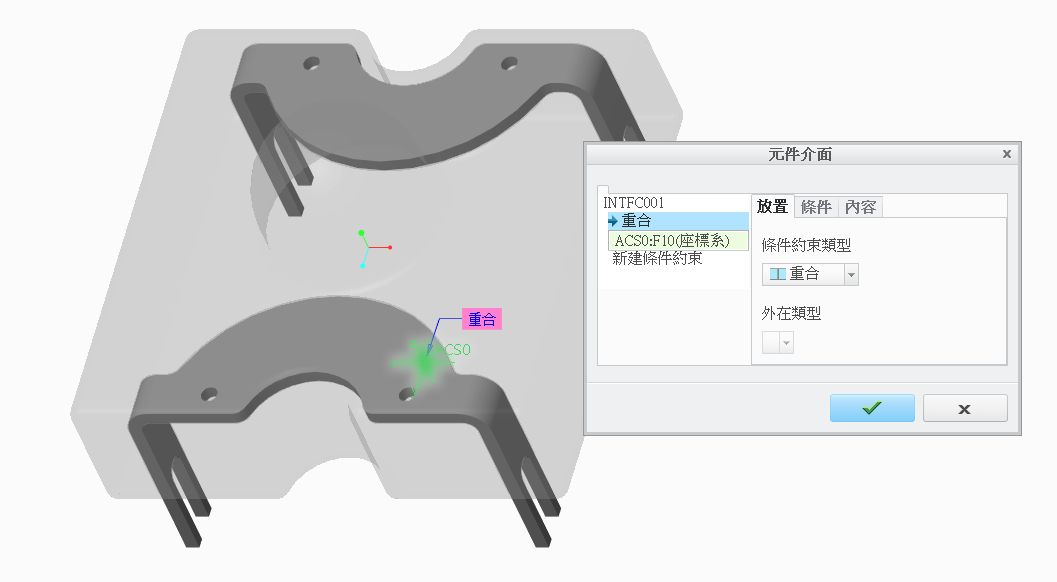

在選取項目上選取座標系,注意條件為重合。

這代表未來要裝在主體件上時選取座標系對座標系重合的方式。



接者打勾完成後注意模型樹最下方會出現介面的部分。

放置元件介面設定完成。

Step-2 組裝LED元件

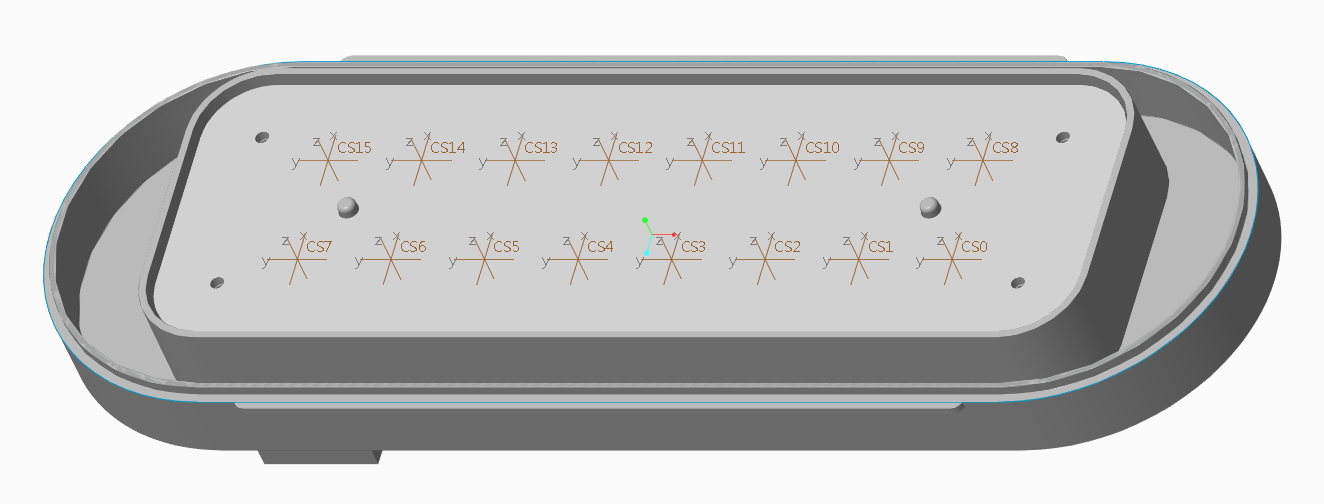

開啟主體件,注意座標系已先做好。但還沒設置過接收介面。

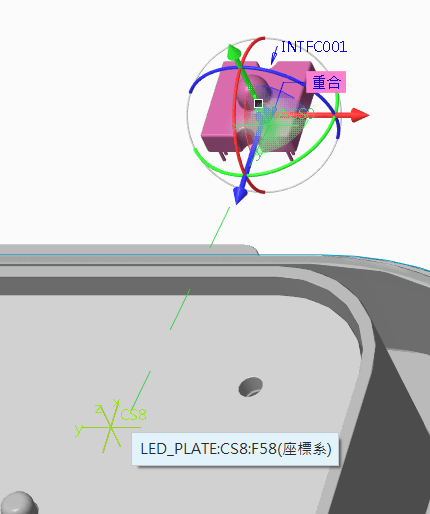

此時放進來的LED元件會直接預設好自己本身的座標系,只要在選取主體上要組裝的座標系即可。

接下來其他的複製LED元件,貼上重複動作組裝。

Step-3 將主體件加入元件介面的放置

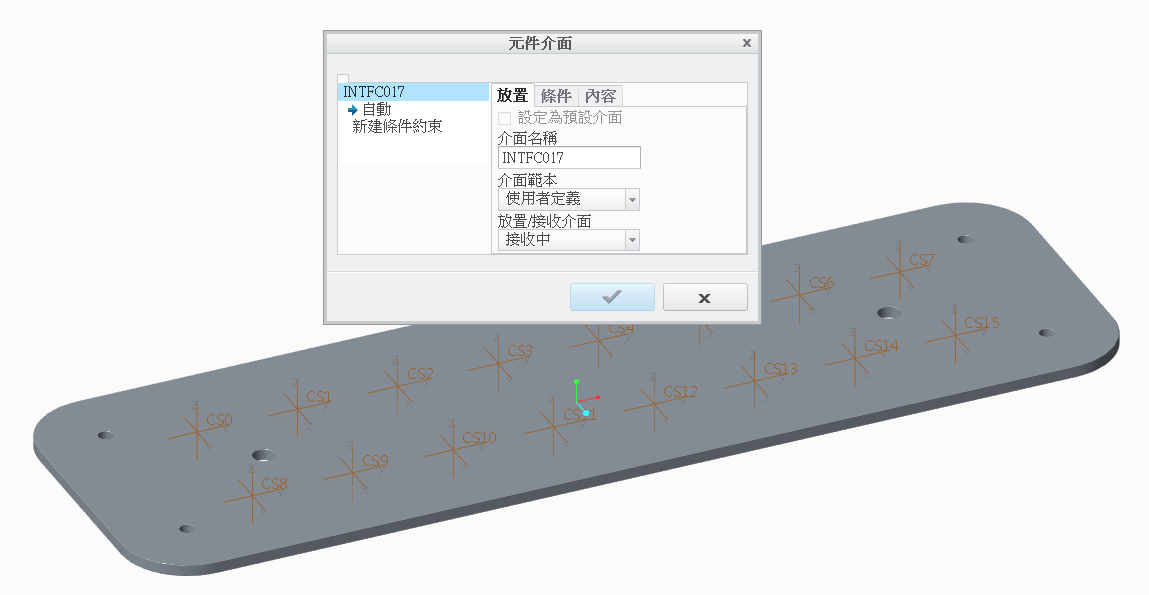

開啟LED板設置元件介面,將放置接收介面設為接收中。

接著點選左上角的INTFC017的自動。



選取元件上的座標系並打勾完成。

將其他的座標系重複複製貼上的動作,將每個座標系都設置一次。

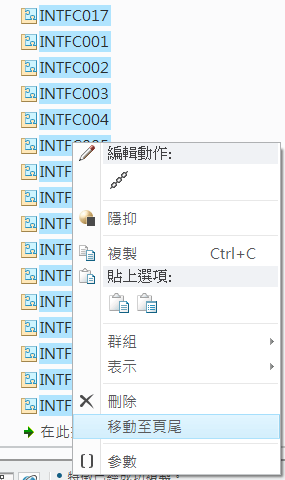

將全部元件介面選取點選右鍵,選取移至頁尾。

完成

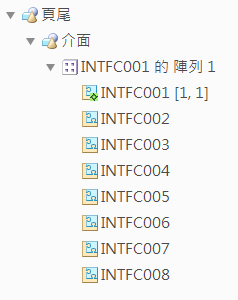

或是物件原先是陣列出來的,可將元件介面直接做陣列,就不用一個一個做。

Step-4 將LED元件與LED板進行組裝

注意組裝介面左上角是介面至介面。

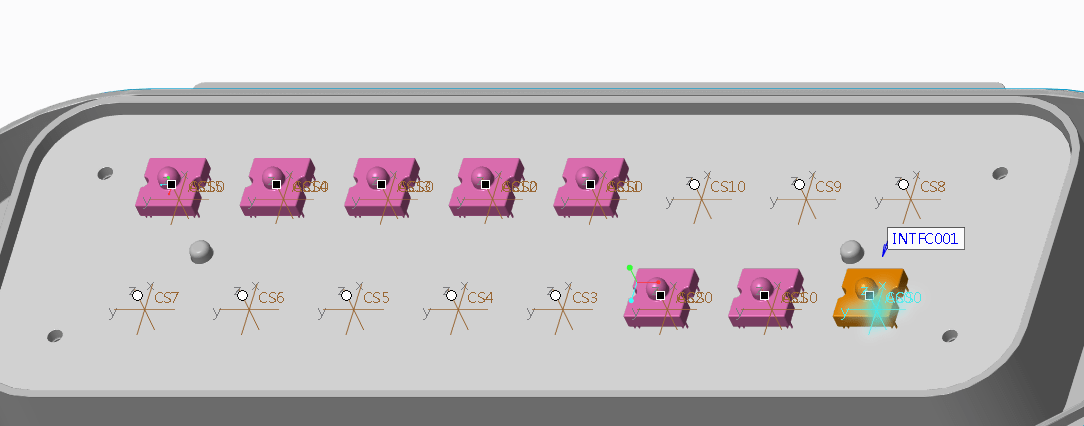

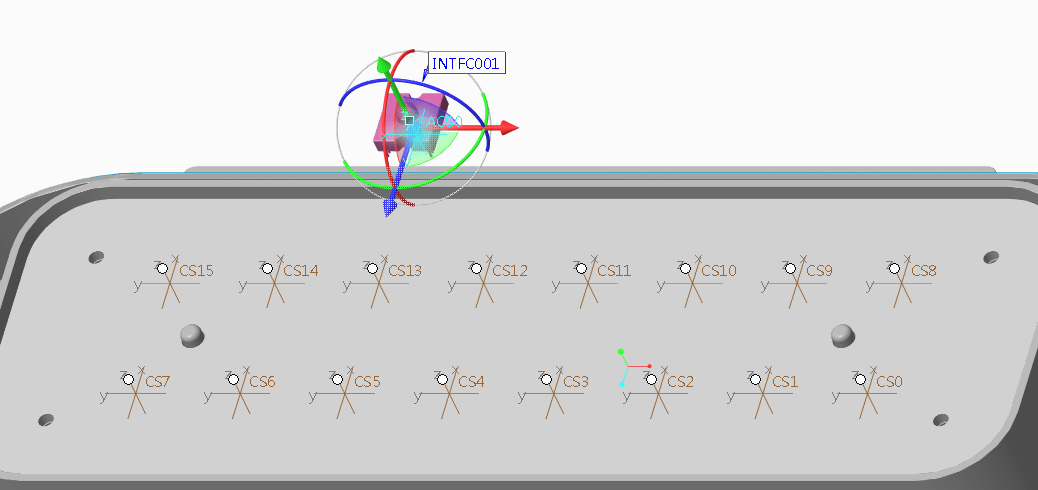

畫面上的白色點可以直接選取組裝,選取的點會變黑色,如果留白代表此位置不組裝。

點選組裝介面上的自動放置。

偏好設定裡面的最大位置數可改多一點,預設為五個。

代表自動搜尋數量為五個可以組裝,數量改大到可以選取全部。

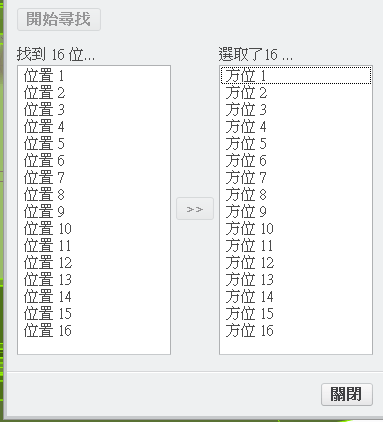

數量會自動找到此例有16個地方可以自動組裝。

將選到的位置移至右邊選取欄位,並關閉。

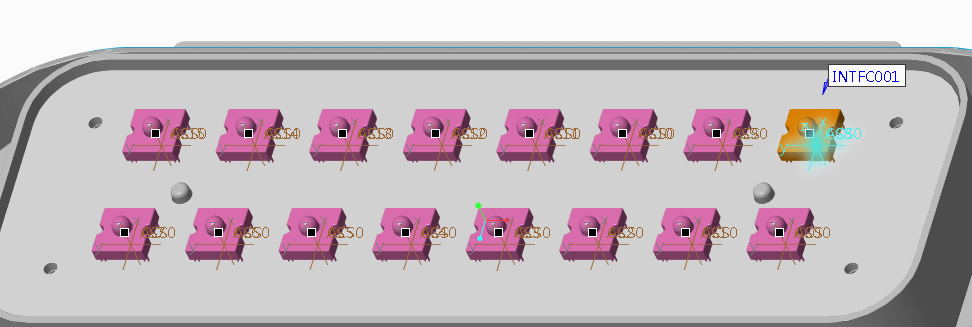

此時所有的LED元件將會組裝到板子上。
