Creo 3.0 介面認識 初心者篇

此篇是針對初學的使用者,希望可以在自學時候更快認識CREO介面初步認識。

主要以軟體一開啟時所看到的一些簡單介面說明。

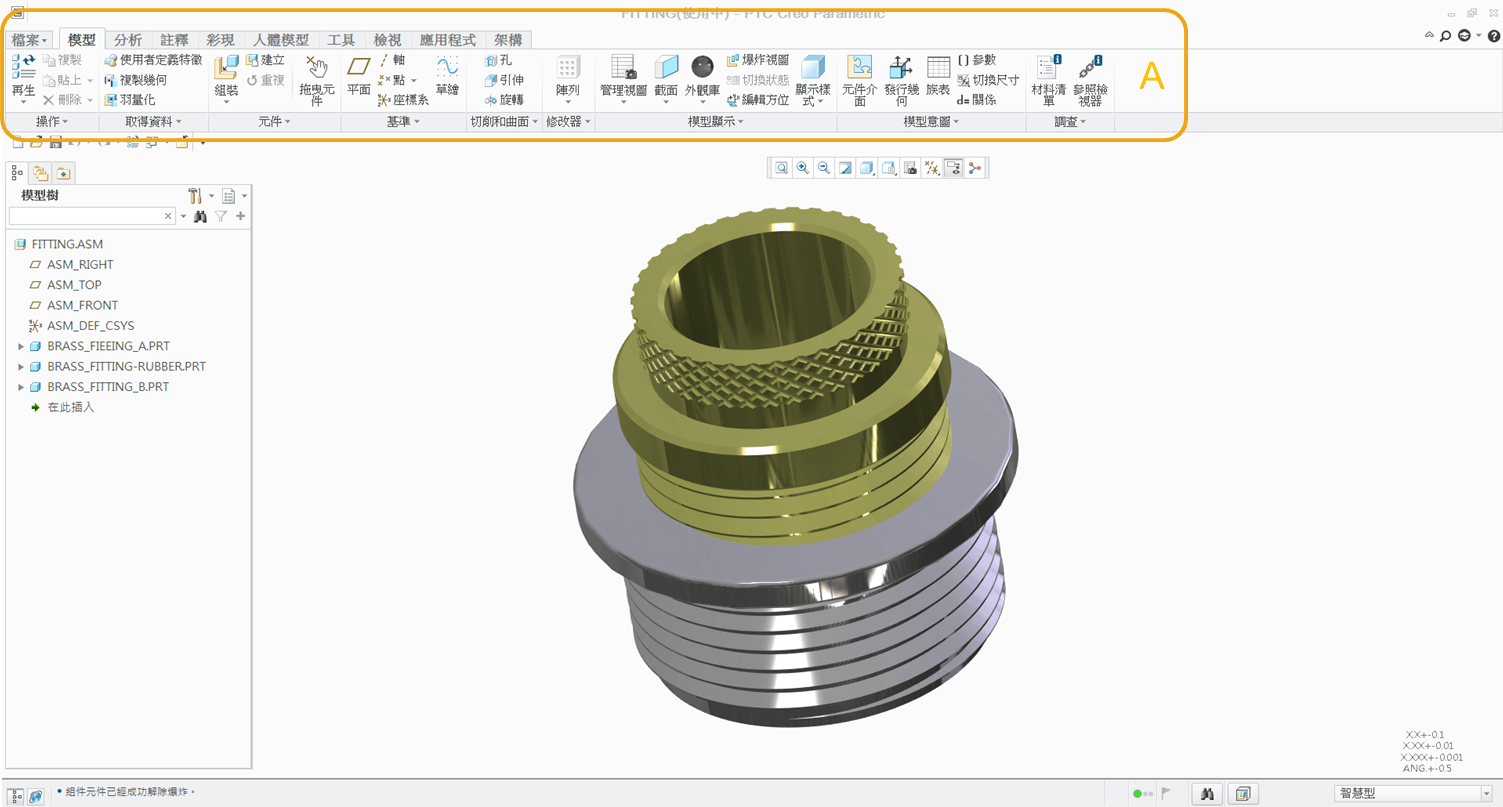

A區為主要功能區,呈現標籤式圖像,可直接滑鼠點選切換頁籤或當滑鼠壓在功能區上時滑鼠中鍵滾動切換。

功能區在不同模式呈現內容會有不一樣的專屬功能,例如 零件(prt)、鈑金(prt)、組件(asm)、工程圖(drw)等等。

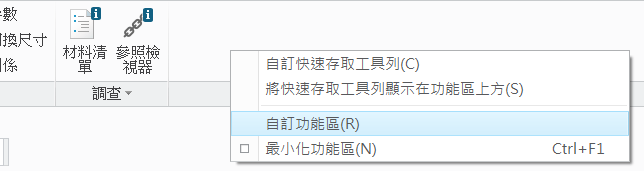

此功能區是可以客製化的,透過滑鼠在功能區空白處,長壓右鍵可找到自訂功能區。

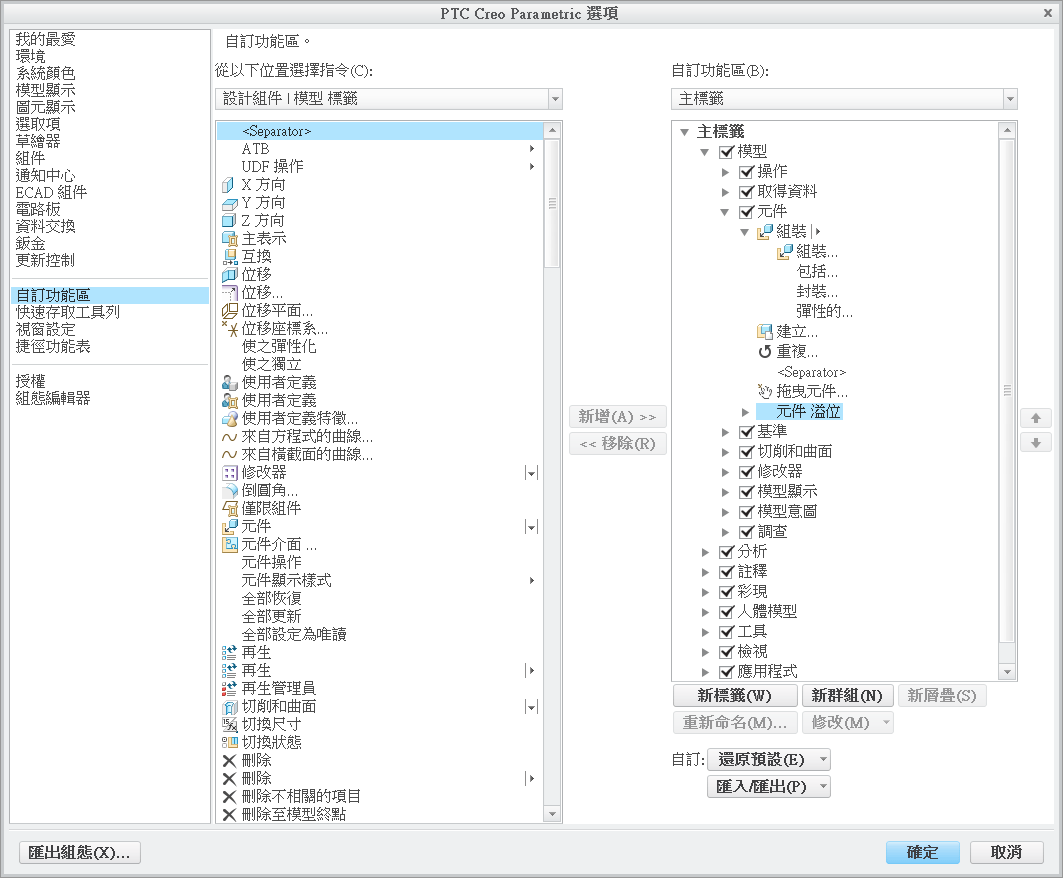

右邊框為主要呈現功能,左邊可以想成是一個功能區倉庫,從倉庫中的功能拉進右邊做成自定義介面。

左上角的檔案為主要開存檔區域,準備中包含模型屬性設定。選項包含環境組態設定Config.pro。

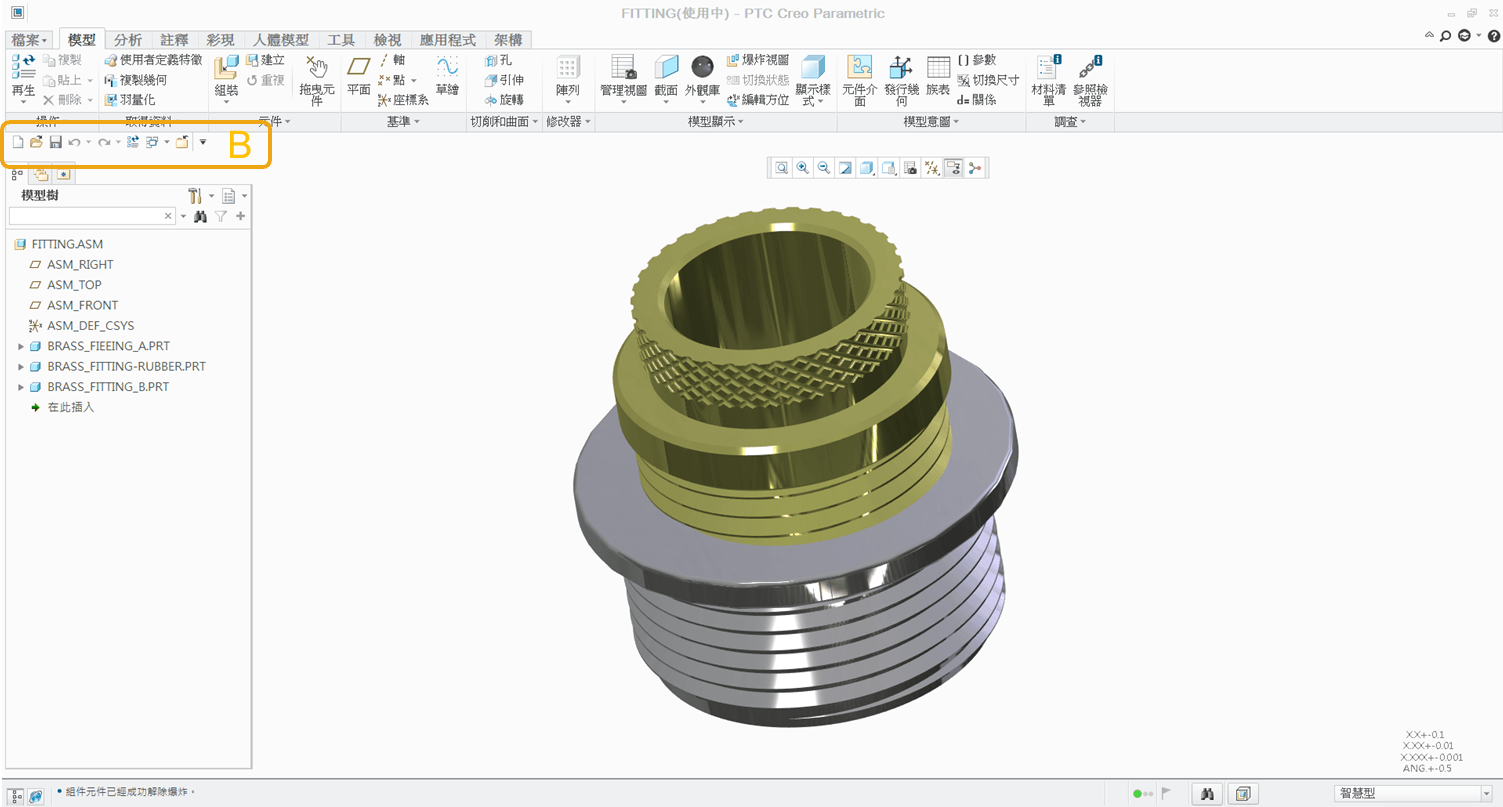

B區為快速存取工具列,預設位置在功能區上方,此圖已調整功能區下方,依照使用者習慣即可,

圖片2

預設功能 由左至右說明:

  • 開啟新檔
  • 開啟舊檔
  • 儲存檔案
  • 上一步動作
  • 下一步動作
  • 模型再生 Ctrl + G
  • 檔案視窗切換
  • 關閉檔案
  • 自訂選項

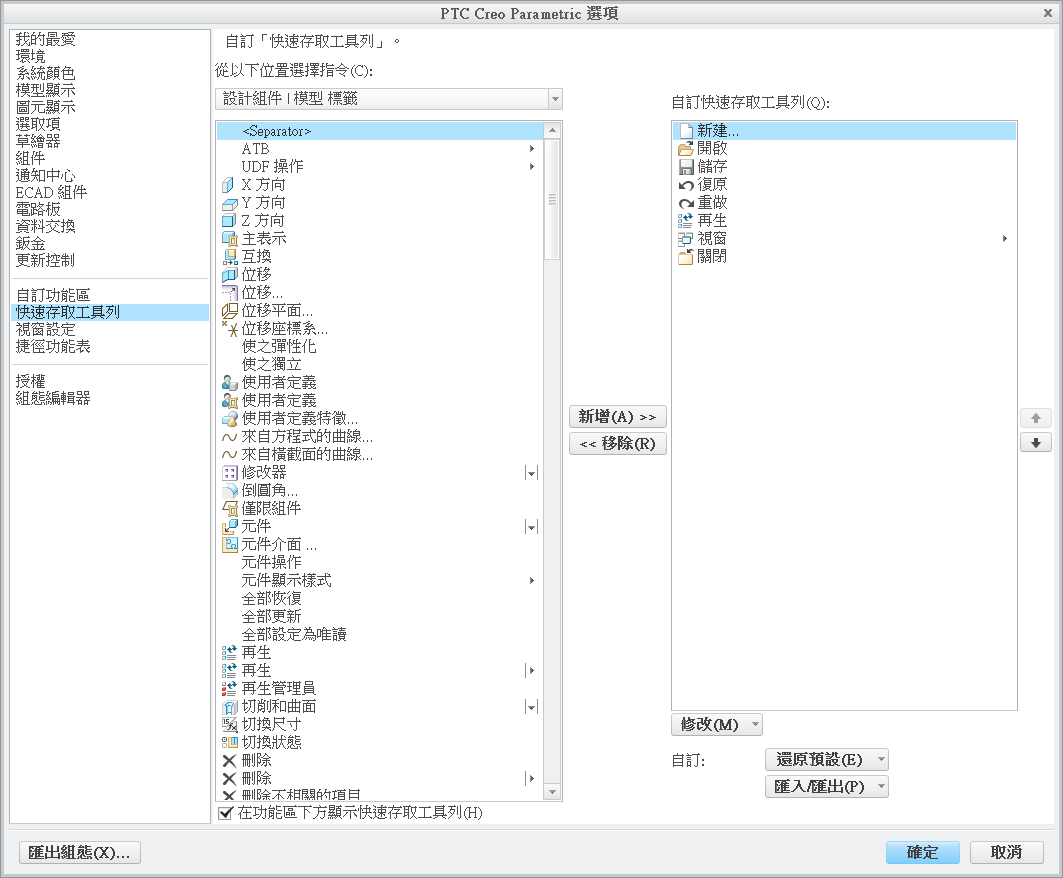

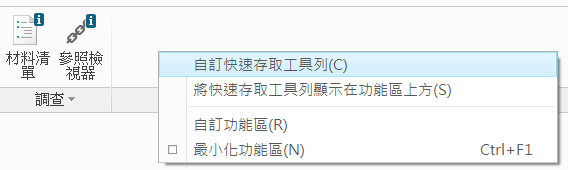

內容與功能區一樣可自定義放入常用的工具,功能區空白處長壓滑鼠右鍵,自訂快速存取工具列。

2014-11-12 下午 02-44-09

同樣的在左邊功能倉庫中選取要的功能拉進右邊自定義區即可。

C區為圖形工具列,主要以控制3D圖形中的物件顯示。包括常用基準、視角、線框、視圖管理員等等。

視圖管理員又包含著 視角、剖面、爆炸、樣式顯示(教學參考)、簡化樣式等等設定。

視角切換使用率高的話可以參考快速鍵篇

圖片3

2014-11-14 上午 10-17-04

預設功能 由左至右說明:

  • 重定大小 : 如果3D圖形出框,此功能可讓圖形回到畫面中央。
  • 區域放大 : 框選區域可局部放大。
  • 圖形縮小 : 現有畫面縮小。
  • 重繪畫面 : 畫面有殘影時用。Ctrl+R
  • 樣式顯示 : 圖形的著色或線條樣式。
  • 視角切換 : 3D視角切換與自定義視角製作。
  • 視圖管理 : 開啟視圖管理員介面,爆炸剖面等等管理。
  • 基準顯示 : 開啟或關閉基準顯示。
  • 註解文字 : 開啟或關閉註解顯示。
  • 旋轉中心 : 開啟時為物件中心為旋轉中心,關閉時滑鼠指標為旋轉中心。

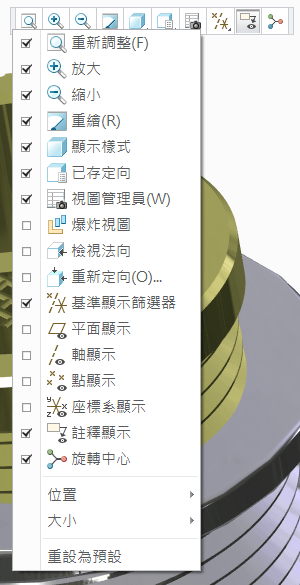

滑鼠壓在功能上右鍵可以自訂要顯示的物件,包含位置、大小。

2014-11-12 下午 02-58-09

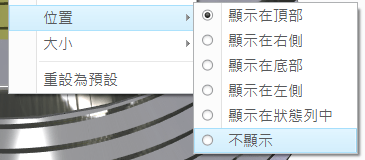

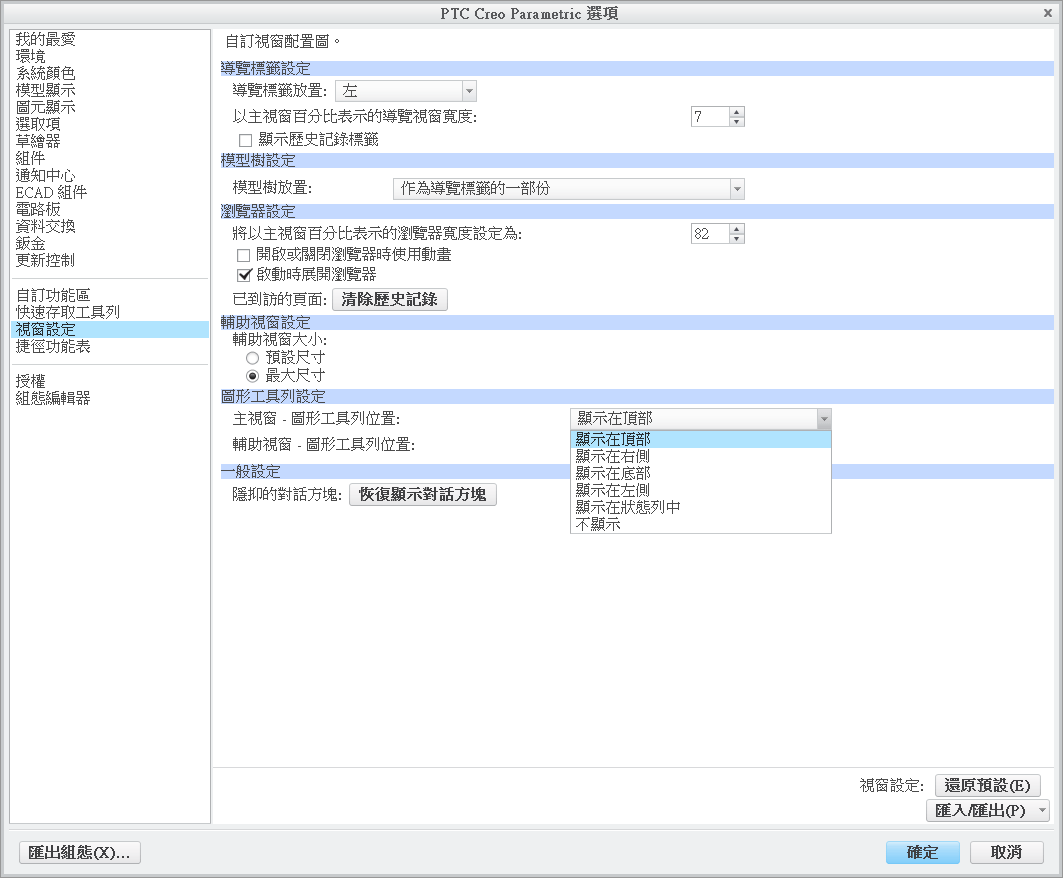

如果在位置中不小心點到不顯示,可在 檔案 > 選項 > 視窗設定中調整回來。

2014-11-12 下午 03-09-45

2014-11-12 下午 03-11-11



D區為結構樹與資料夾瀏覽器。

圖片5



樹狀結構顯示有 零件、組件、工程圖及機構等等,不同狀態有不同結構樹呈現。

鐵鎚螺絲起子圖像 樹篩選器常用設定 :

  • 隱抑物件 : 隱抑物件可在裡面打勾開啟顯示。
  • 組件特徵 : 預設組件不顯示特徵可在此開啟顯示。
  • 將常用設定設為預設請參考模型樹組態參考篇

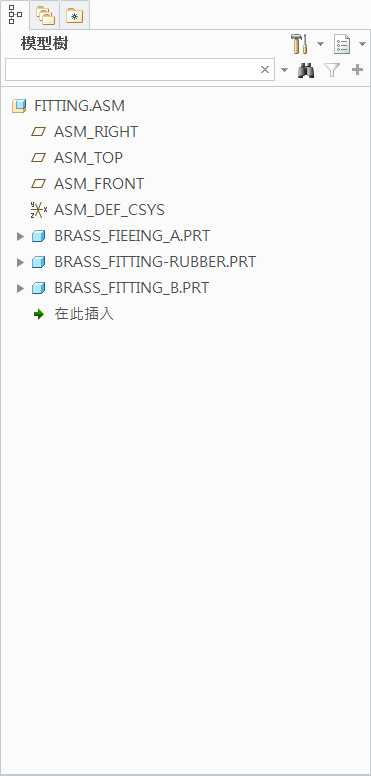

2014-11-12 下午 03-17-37

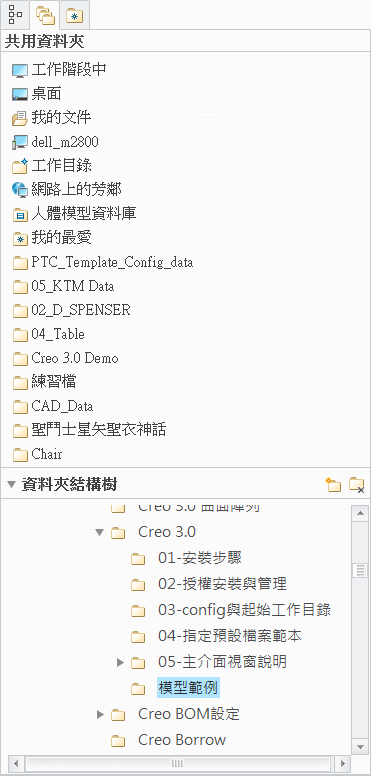

共用資料夾導覽器

工作階段中 : 當下記憶體所開過建立過的檔案暫存區,可搭配拭除記憶體清空。

  • 在還沒拭除記憶體前的檔案未儲存不小心關掉可從此處救回。
  • 當建立新檔發現有同名稱不給建立新檔可從此處拭除記憶體的名稱。

工作目錄 : 開啟Creo軟件時初始的工作目錄,可參考工作目錄篇

我的最愛 : 可將常用的深層資料夾建立在此。

資料夾結構樹 : 類似檔案總管。

2014-11-12 下午 03-21-04

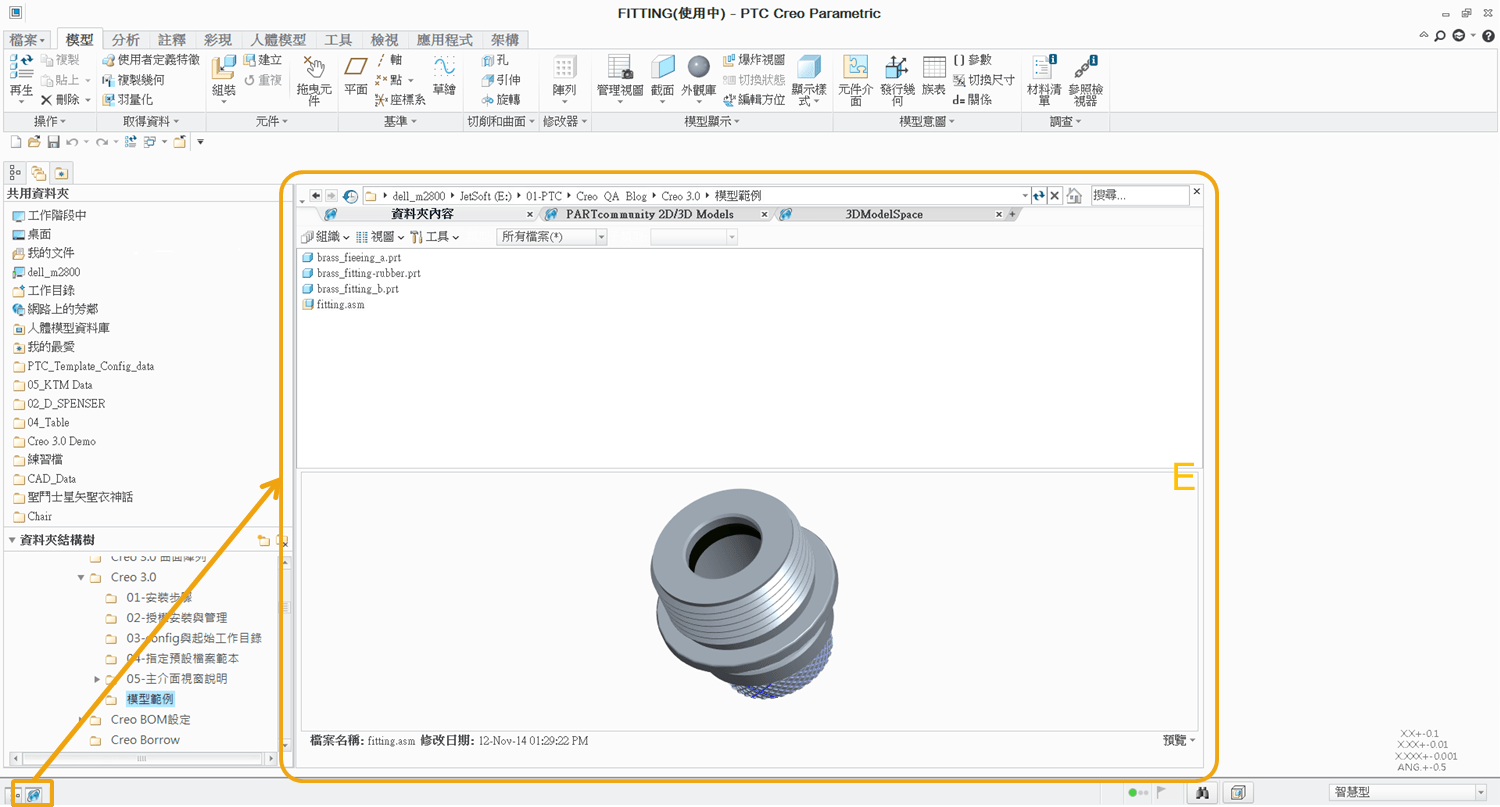

E區為瀏覽器,此區會與D區共同使用,主要顯示網頁瀏覽,預設為PTC官網與雲端零件資料庫。

當搭配D區使用時可做為開啟檔案管理的畫面,使用方式與 檔案 > 開啟 內容一樣。

其中包含零組件預覽、搜尋零件、開啟格式切換等等。

圖片6

開啟的視窗與瀏覽器功能相仿

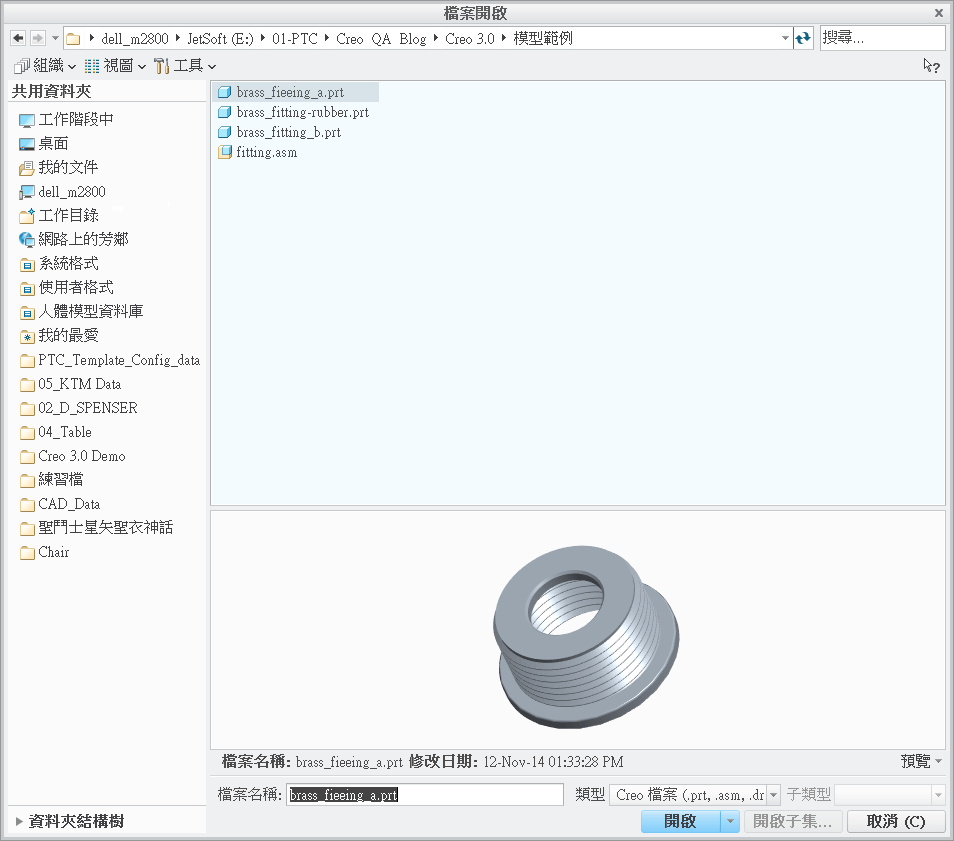

2014-11-12 下午 03-42-12



雲端資料庫可提供供應商3D模型下載,多數模型可直接下載Creo格式。

2014-11-12 下午 03-47-55

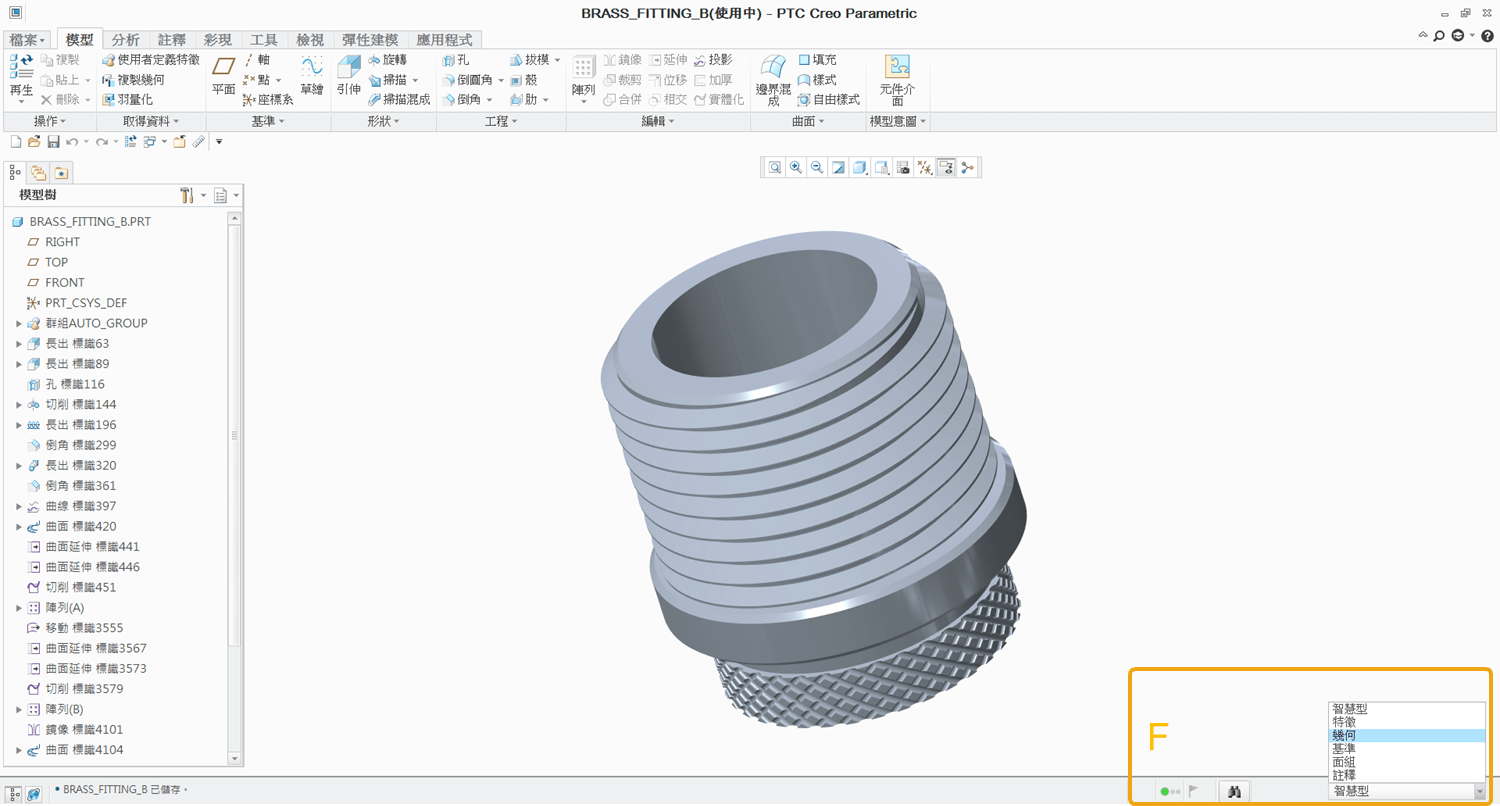

 F區最右邊過濾器,零件、組件、工程圖不同狀態下會有不同的幾何物件,主要用來過濾選取的物件。

望遠鏡圖像 : 為搜尋物件 Ctrl + F。

旗子圖像 : 當亮起旗子可檢視出問題的物件在何處。

綠黃紅燈 : 綠燈為正常狀態、黃燈模型需要執行再生、紅燈為模型再生失敗需要調整。

圖片8

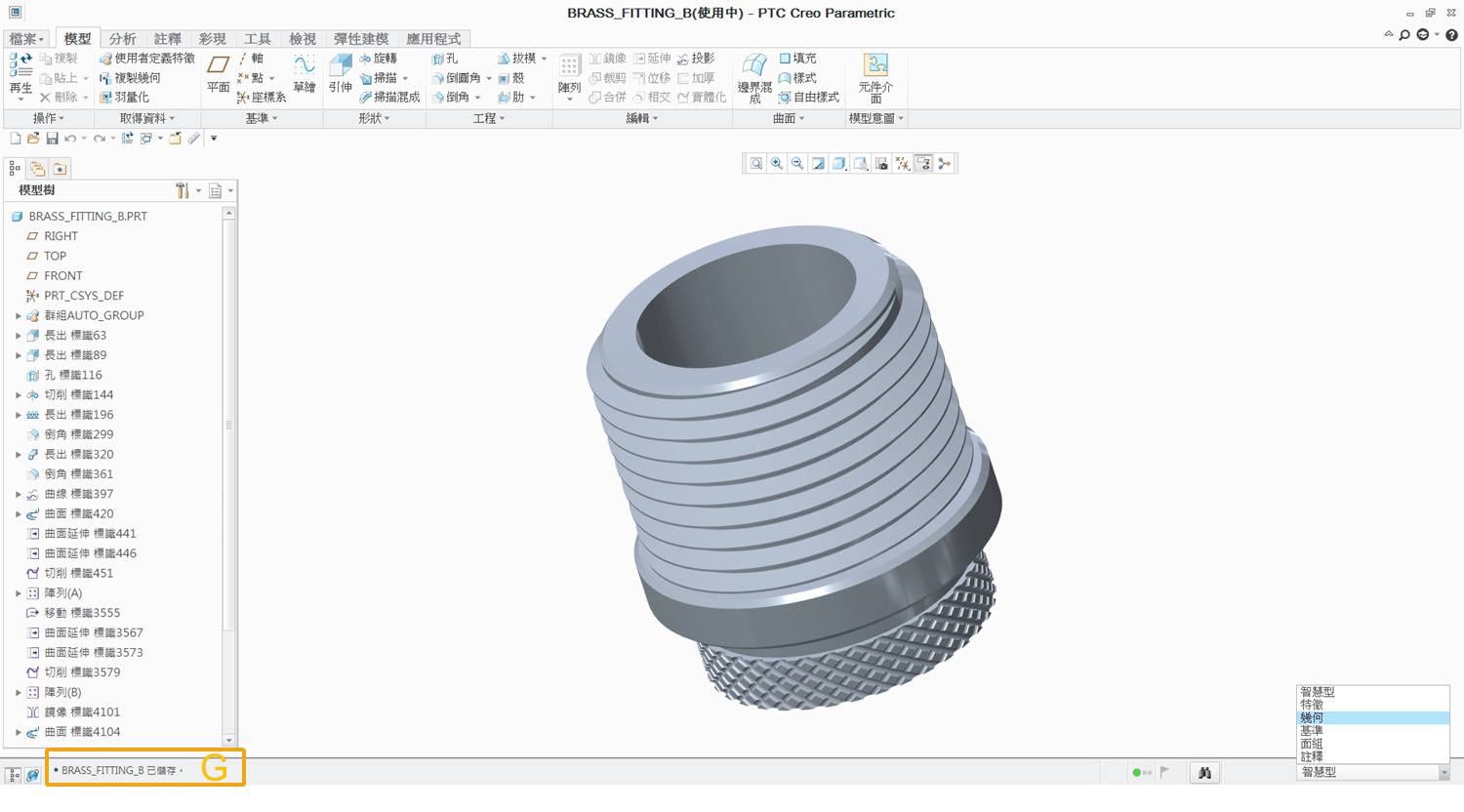

G區為訊息日誌,主要提示當下執行結果,初學者需要多注意此處,在某些狀況下不知道執行甚麼動作時,

可觀察訊息區提示你要執行的東西為何。

圖片9

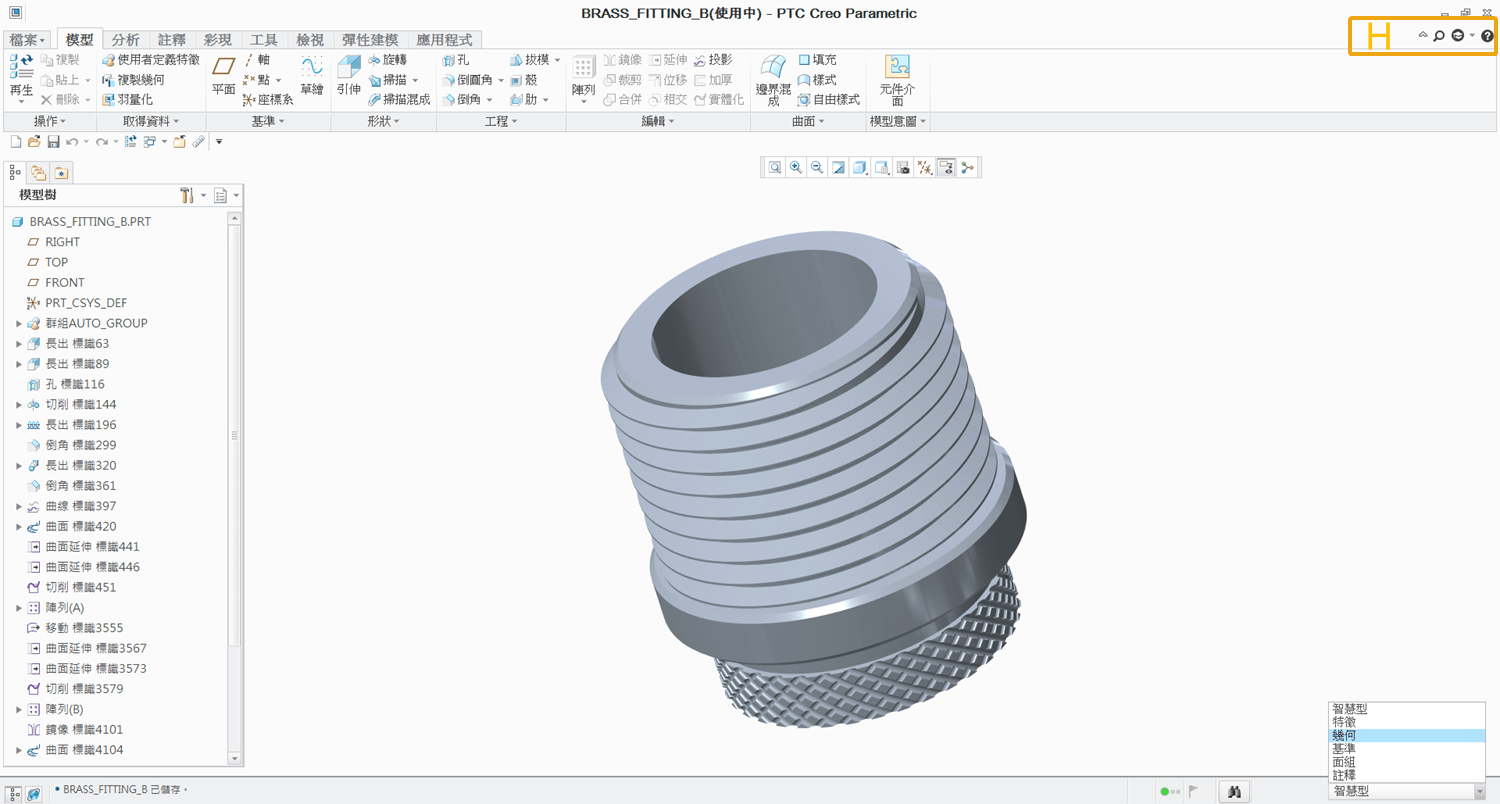

H區

圖片10

2014-11-12 下午 04-34-21

問號 : 說明中心 用來查詢指令操作

2014-11-12 下午 04-35-31

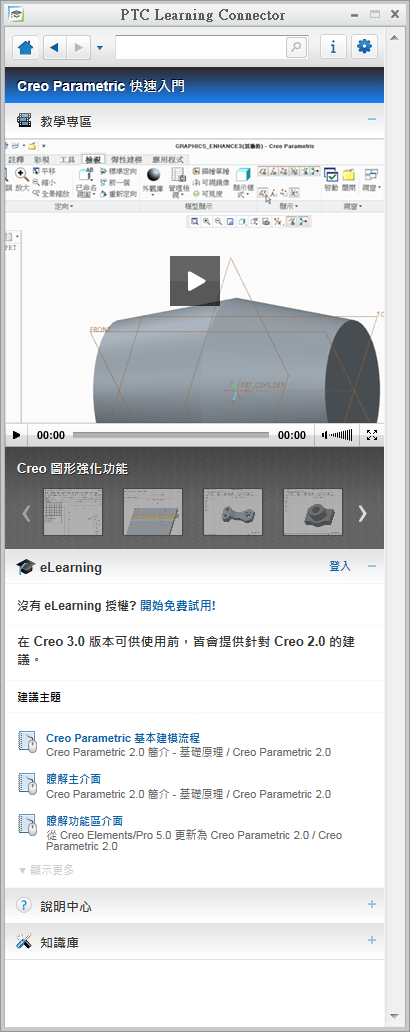

學士帽 : PTC原廠線上學習,需要會員。部分影片教學可觀看。

2014-11-12 下午 04-36-18

放大鏡 : 指令搜尋,野火版本換CREO後對於指令不知道擺放位置的搜尋。

英文版請用英文指令搜尋,中文版請用中文指令搜尋。

朝著上方的指示鍵 : 將A區標籤功能區隱藏或開啟,主要使3D圖形區域擴大。

注意一點,當隱藏狀態關閉CREO軟件,下次開啟CREO時功能區保持隱藏。

反之下次開啟CREO保持顯示的功能區。
