Creo 3.0 指定使用預設範本

不只是Creo 3.0 這樣設定指定範本,往下版本皆是。

新建檔案 一般常用的有 零件&鈑金(*.prt)、組件(*.asm)、工程圖(*.drw)這四種。

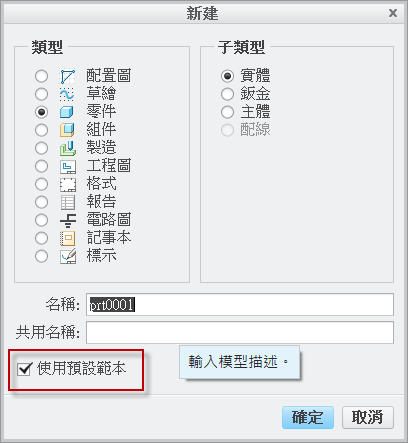

在預設的情況下,如果勾"使用預設範本"檔案會是英制範本。

2014-10-23 上午 09-38-33

這是預設範本位置,可以發現多屬於英制。

2014-10-21 下午 05-46-46

如過取消勾選會跳出下一個視窗,自己選用範本或瀏覽自己去找存放的範本。

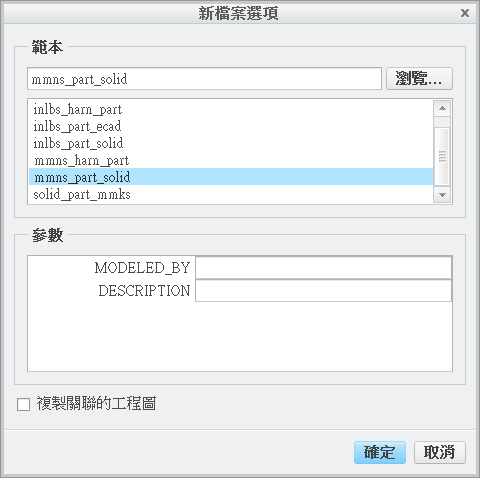

零件檔案

2014-10-23 上午 09-45-07

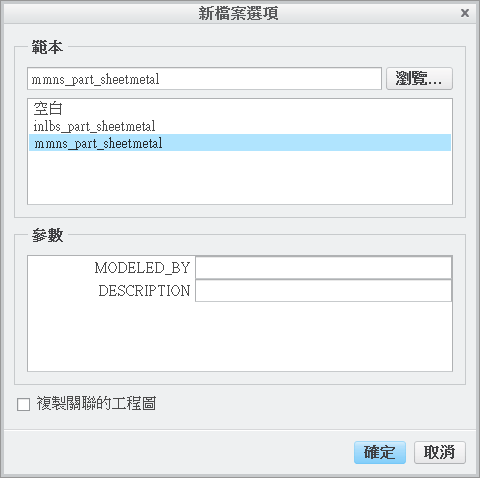

鈑金

2014-10-23 上午 09-54-41

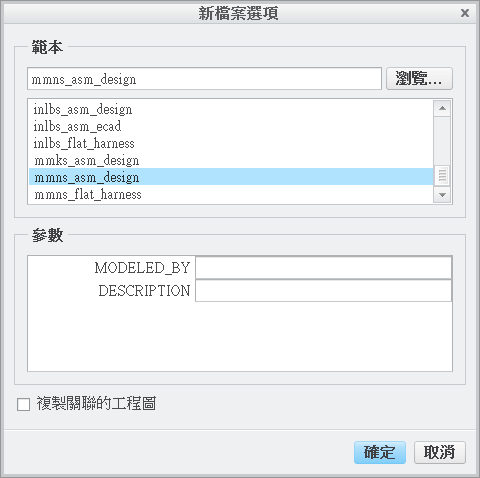

組件檔案

2014-10-23 上午 09-47-52

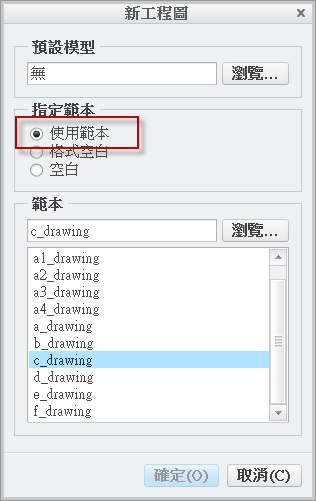

工程圖

2014-10-23 上午 09-48-32

如何指定這四種範本 零件&鈑金、組件及工程圖,可透過組態config選項。

兩種方式

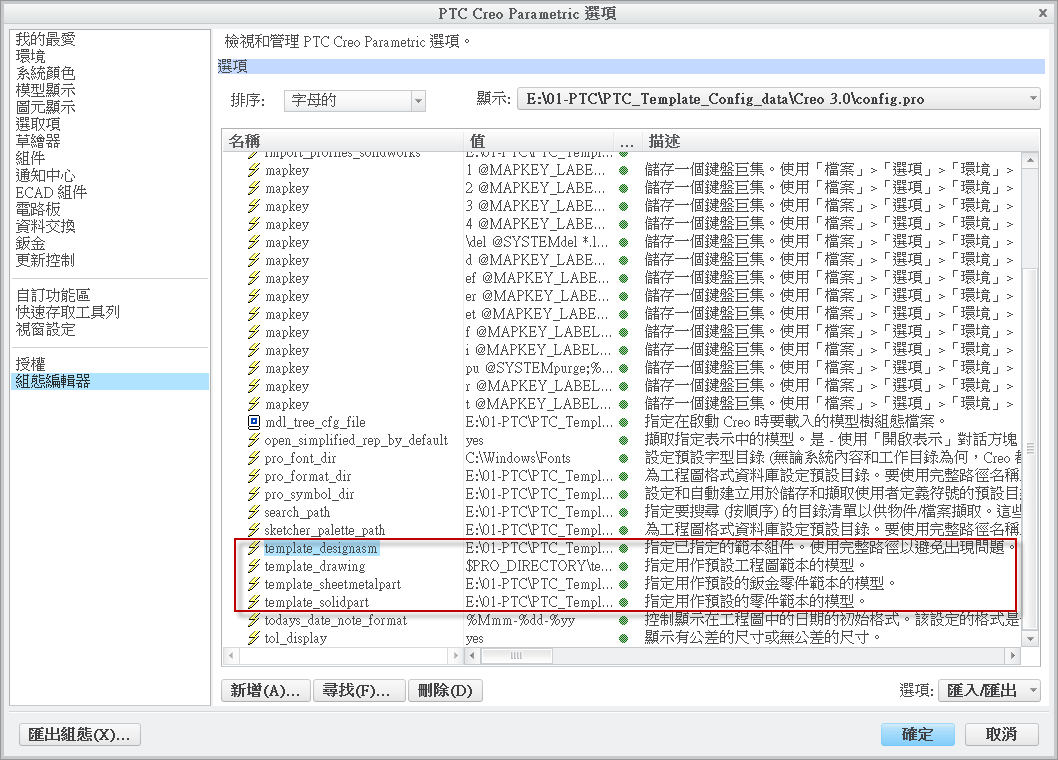

1. 在Creo中 檔案 > 選項 > 組態編輯器

找到以下四個參數並逐一修改。

零件 template_solidpart

鈑金 template_sheetmetakpart

組件 template_designasm

工程圖 template_drawing

2014-10-23 上午 09-57-12

修改可點及路徑 > 瀏覽 指定到自己存放的範本位置。

改好記得儲存。

2014-10-23 上午 09-58-38

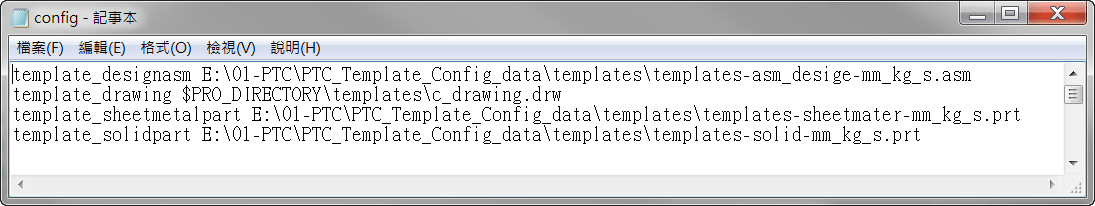

2. 直接在開始位置裡面的config.pro,以文字檔編輯修改。

直接在參數後面空一格,把自己的範本位置文字路徑貼上。

存檔後下次開啟creo即可使用。

2014-10-23 上午 10-18-28

廣告

對「Creo 3.0 指定使用預設範本」的一則回應

Add yours

  1. 板主 小提醒一下

    [如何指定這四種範本 零件&鈑金、組件及工程圖,可透過組態config選項。

    兩種方式…..在Creo中 檔案 > 選項 > 組態編輯器…

    找到以下四個參數並逐一修改。

    零件 template_solidpart

    鈑金 template_sheetmetakpart

    組件 template_designasm

    工程圖 template_drawing
    ……………………………………]

    裡面的的template_sheetmetakpart打錯了
    是template_sheetmetalpart

    想必是急於完成這個偉大的網站吧
    在這個網站學到很多喔~

    1. 真是厲害~感謝你的提醒!!
      一個人的力量有限,還要靠大家多多幫忙!!
      有甚麼不足的地方再請多指教一下^^
