Creo 工程圖幾何公差 複合基準

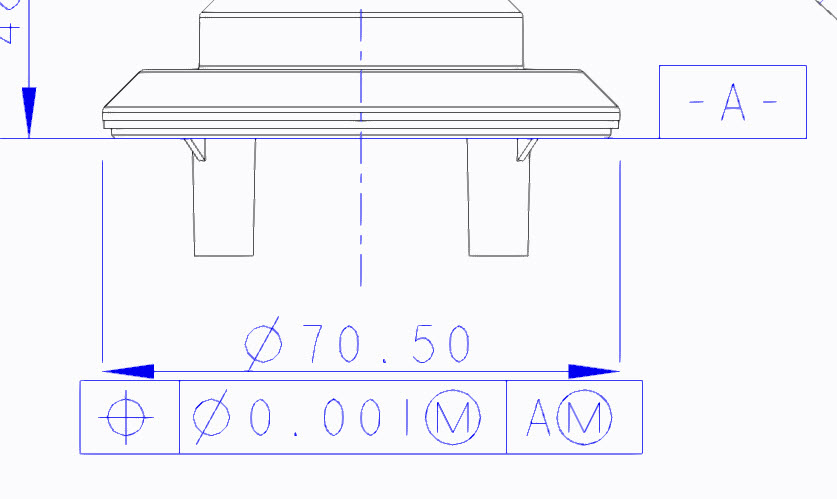

幾何公差此範例為中心軸正位度+平面基準A,必須要有此兩個元素才能製作下圖顯示狀態。

在幾何公差功能中的 “基準參照" 標籤 基本的選取A平面基準才可調整後方要顯示符號。

註記: 第二個基準一定要先產生出來,不然會沒得選。
