Creo 共用中心圓徑

先前有分享過共用圓直徑在工程圖中如何轉換,參考前篇內容

但有個問題,先前是因為陣列圓孔所以可以直接透過環境轉換。

如果不是可以透過一般草繪圓的方式來製作,

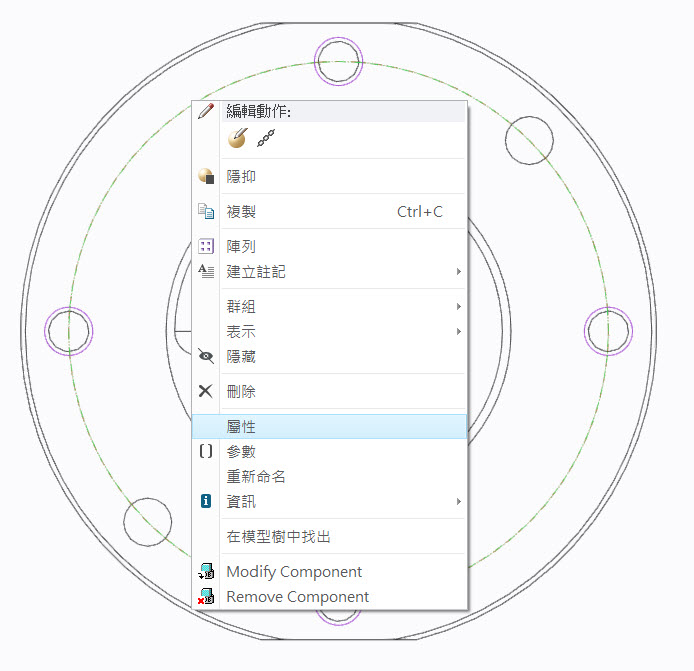

製作出來的在預設下曲線是實線藍色,可在選到曲線後右鍵選取屬性。

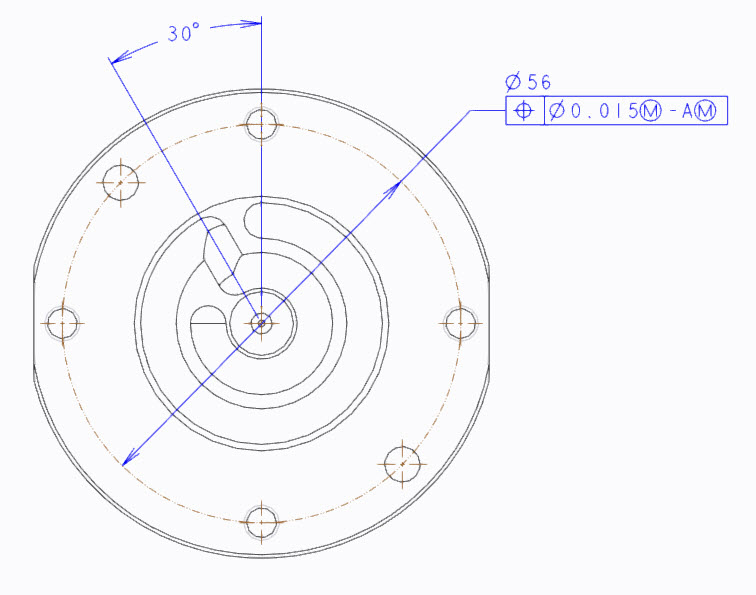

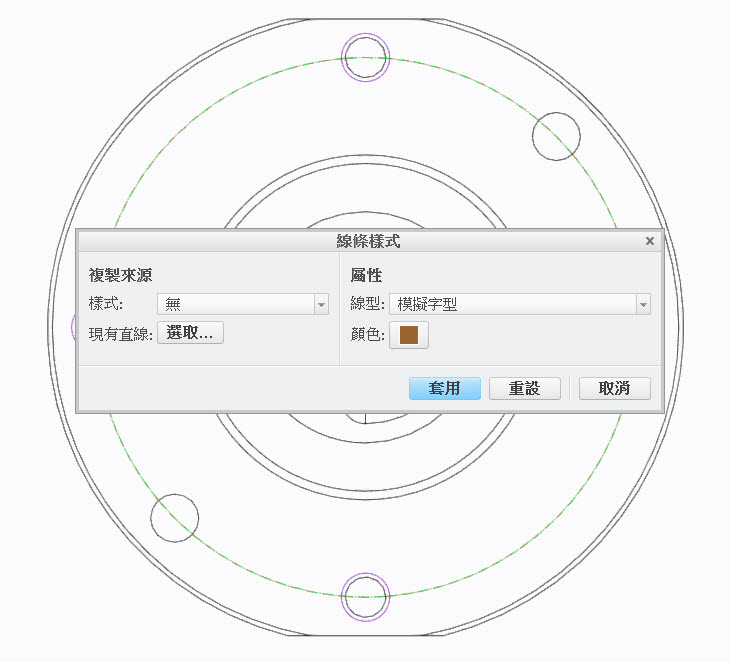

接著在更換線型與顏色,這樣就可在工程圖中顯示像基準一樣的共用中心直徑。
