Creo 如何轉檔給 C4D 使用 ?

1. 儲存副本

2014-4-15 下午 01-26-49

2. 檔案類型選取 OBJ

2014-4-15 下午 01-29-07

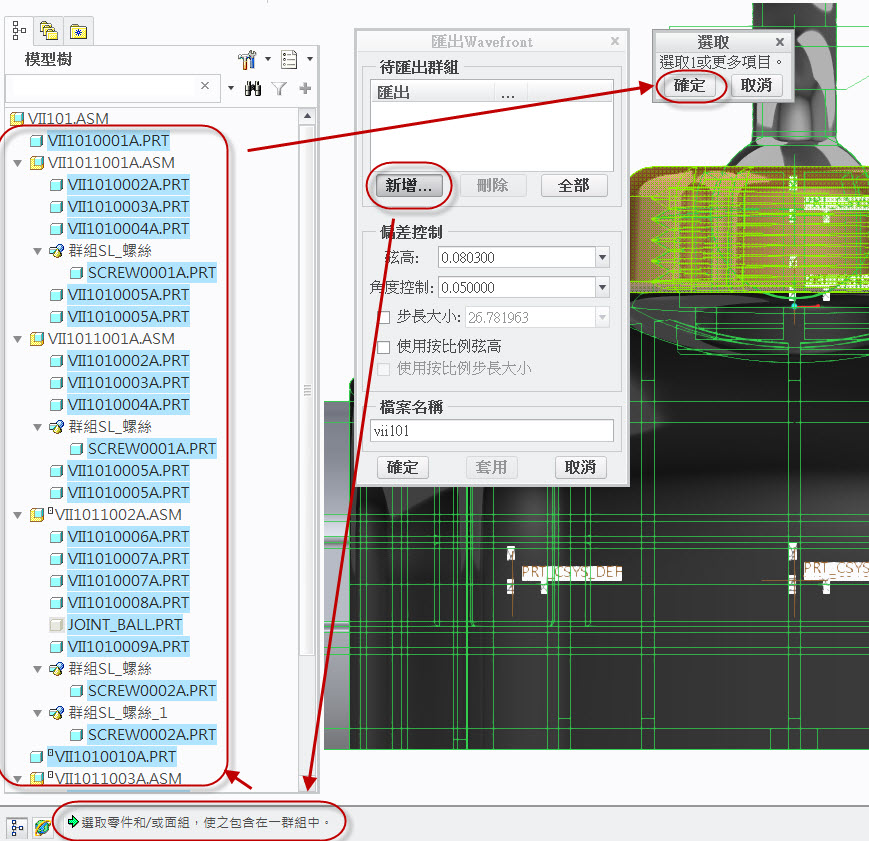

3. 選取新增物件 -> 注意提示區的指令。如果是組件,利用Shift鍵選取全部零件 -> 接著確定。

2014-4-15 下午 01-31-00

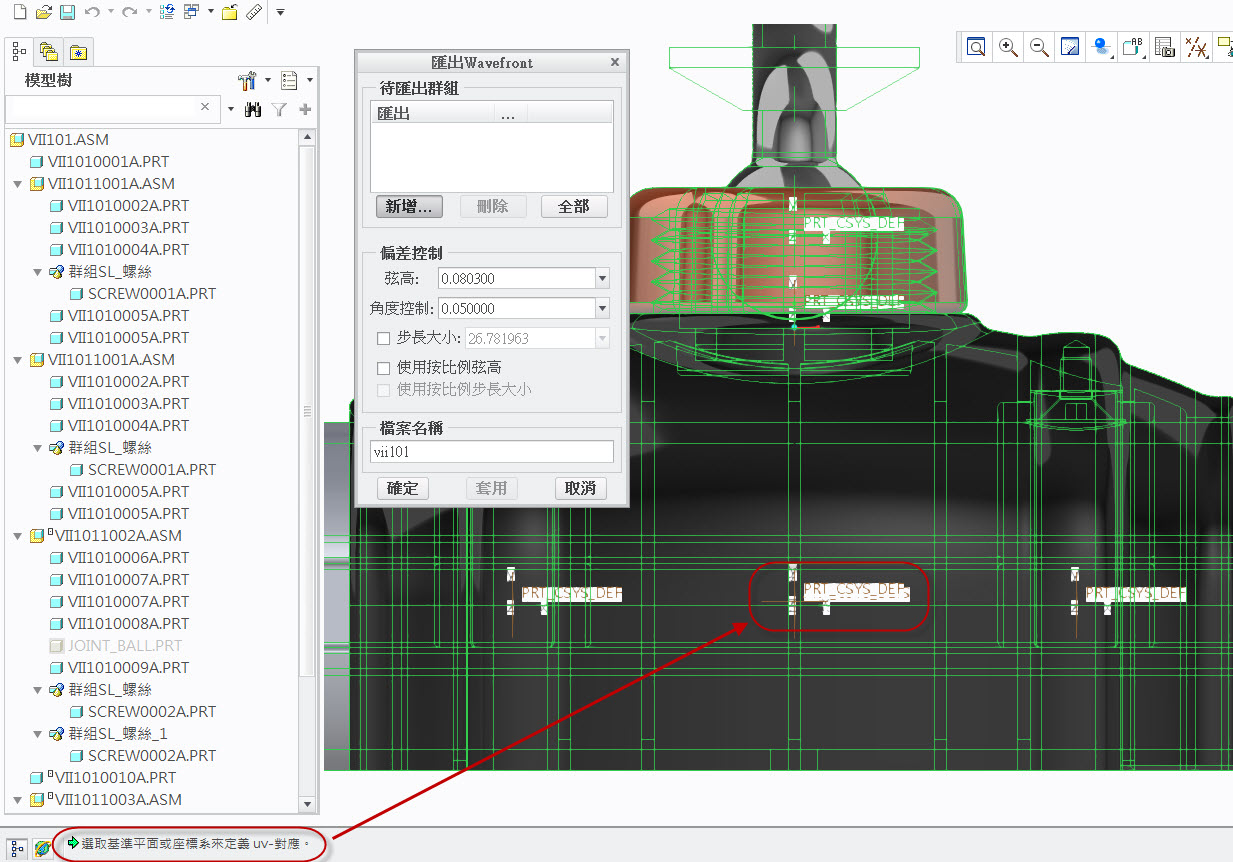

4. 確定後再度檢視提示區訊息,選取一個座標系。

2014-4-15 下午 01-35-52

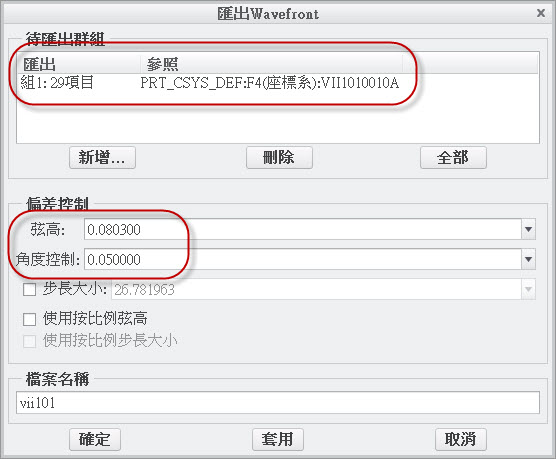

5. 注意待匯出群組中的物件29項目與座標系。弦高與角度控制數值能小就小,代表著模型細緻度。

2014-4-15 下午 01-37-07

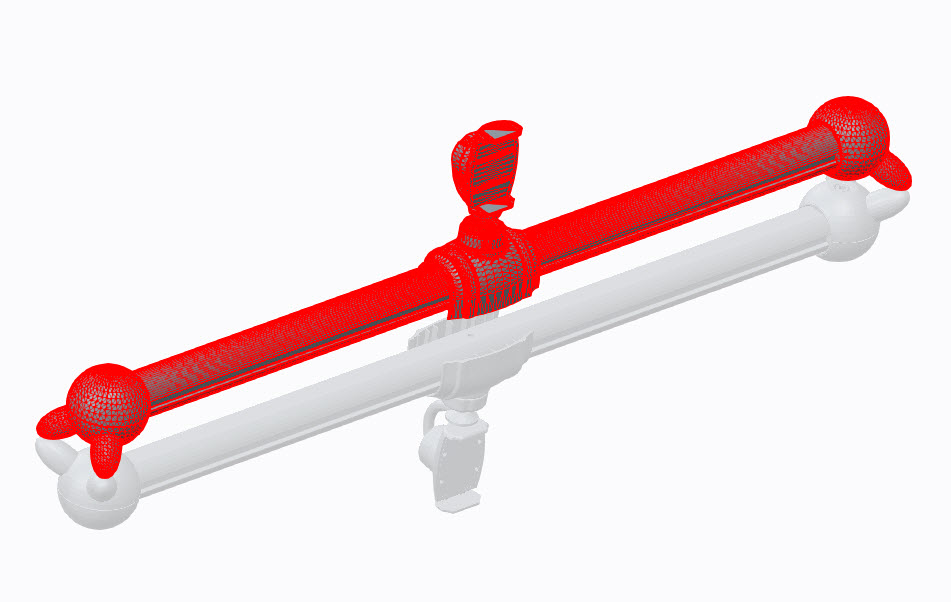

6. 套用確定後如果出現三角網格代表有成功匯出。

2014-4-15 下午 01-37-50

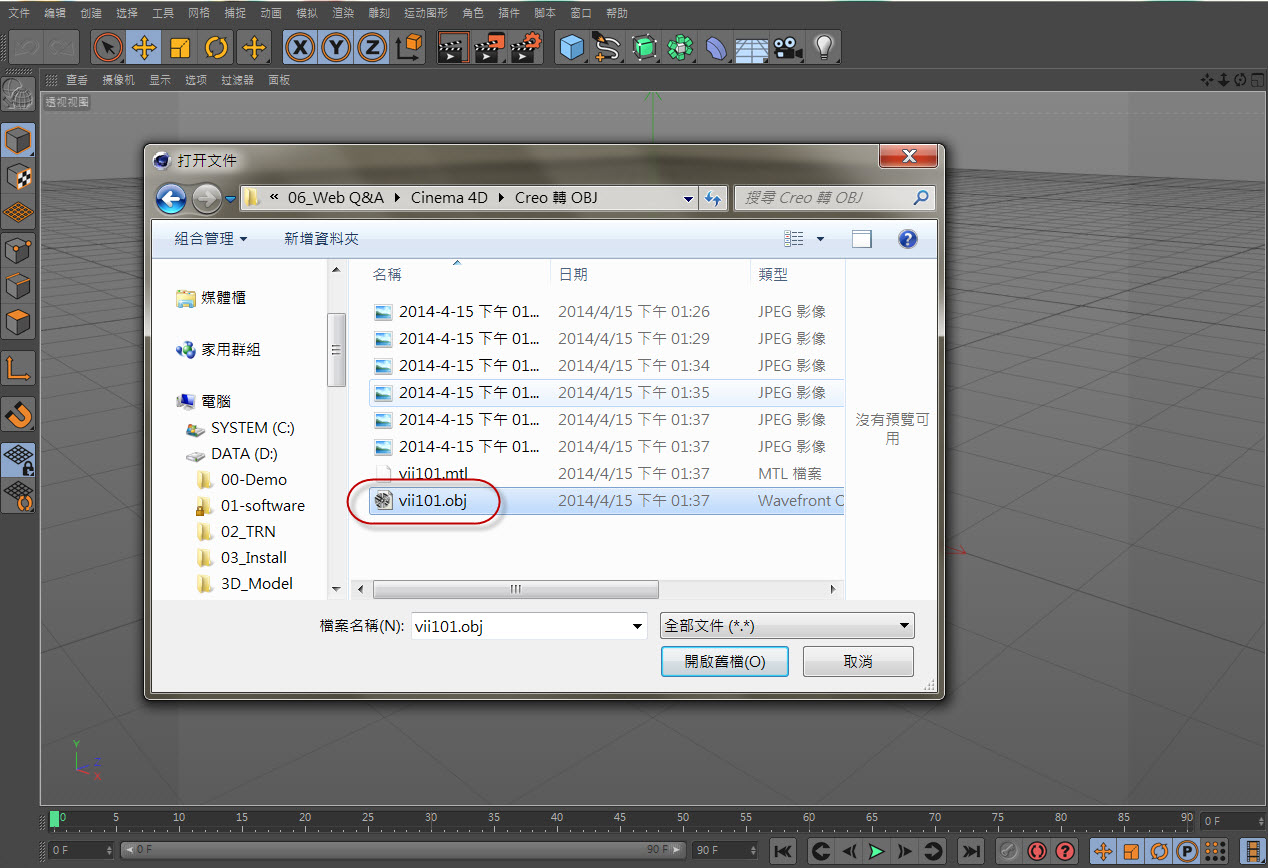

7. 直接選取OBJ檔案直接開啟即可。

2014-4-15 下午 01-40-07

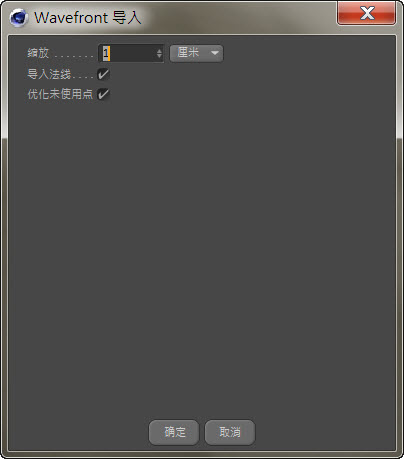

8. 比例單位,通常不去改他。

2014-4-15 下午 01-40-44

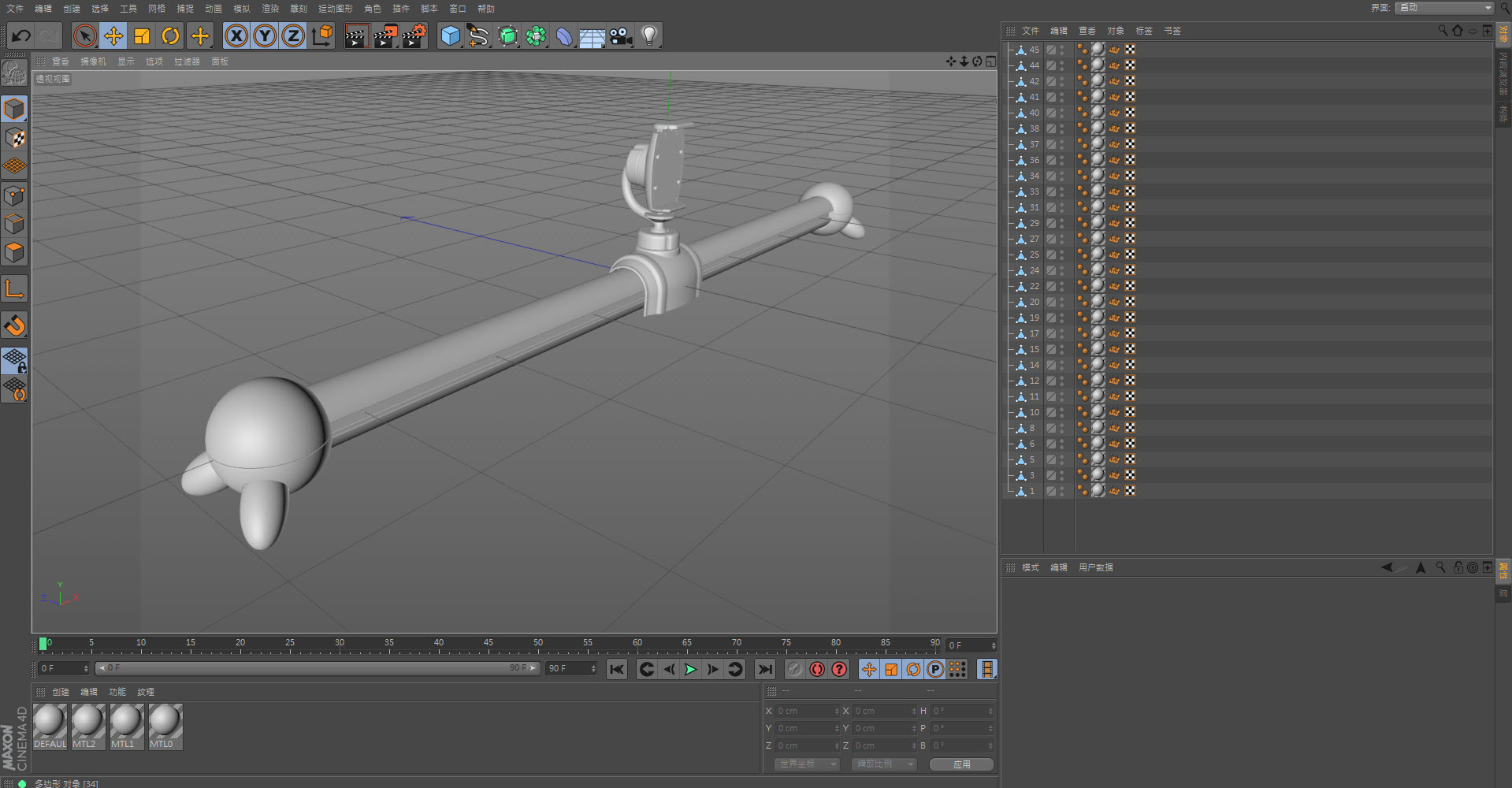

9. 匯入完成,通常匯入後第一步會先整理零組件分類。

2014-4-15 下午 01-42-04
