Creo 判定關係式

範例 : 判定模型是否有放過縮水率,可以製作一個零件範本,往後都用這零件範本建立模型。

1. 製作一段曲線,假設長度為1mm。

2014-3-25 上午 10-04-45

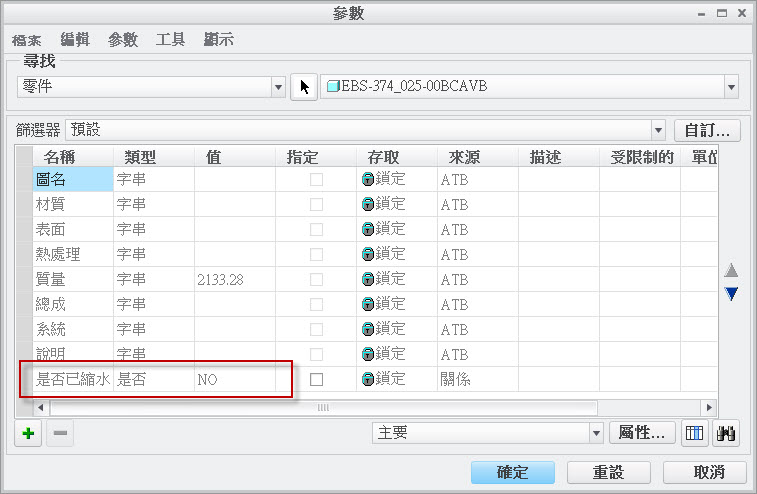

2. 增加一個參數命名為 : 是否已縮水、類型改為"是否"做為判定。

2014-3-25 上午 10-06-11



3. 新增量測特徵 命名與參數名稱記下來。

2014-3-25 下午 04-26-58



4.新增參數名稱 : 長度 下面指定關係用

2014-3-25 下午 04-29-58

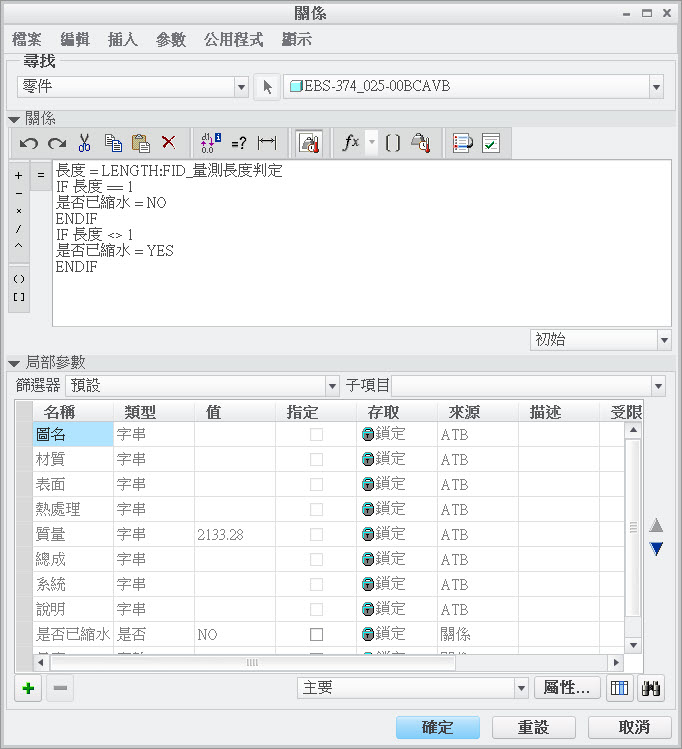

5. 新增一個關係式。

長度 = LENGTH:FID_量測長度判定

IF 長度 == 1 (假設這個參數數值等於9的時候)

是否已縮水 = NO (是否已縮水判定會是NO)

ENDIF (結束假設)

IF 長度 <> 1 (假設這個參數尺寸不等於1)

是否已縮水 = YES (是否已縮水判定會是YES)

ENDIF (結束假設)

2014-3-25 下午 04-31-43



6. 新增一個註記放置在螢幕上,方便判定。註記內 鍵入 “是否已縮水 : &是否已縮水" &是帶入參數。

2014-3-25 下午 04-37-06

2014-3-25 下午 04-37-46
