Creo 變更內定螺紋孔特徵註記

1. 先打開說明文件。

2014-3-19 下午 05-25-31

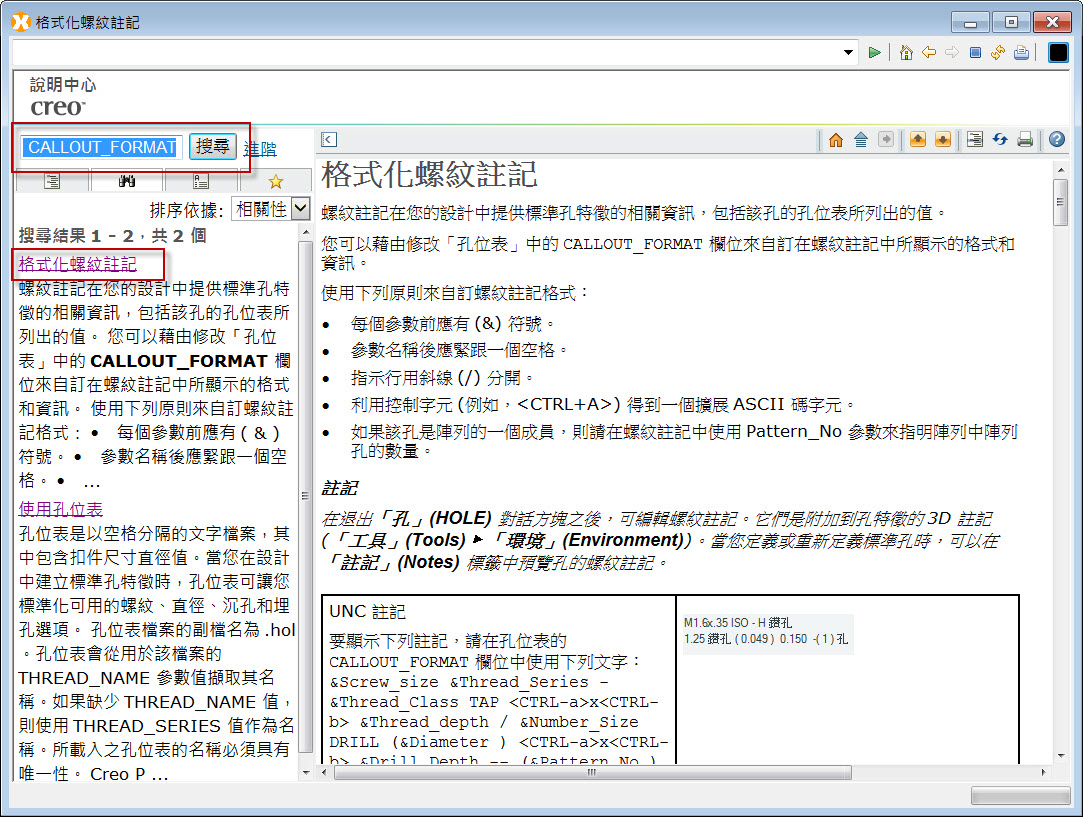

2. 搜尋  CALLOUT_FORMAT  關鍵字。裡面說明了在螺紋孔特徵註記所表示的規範。

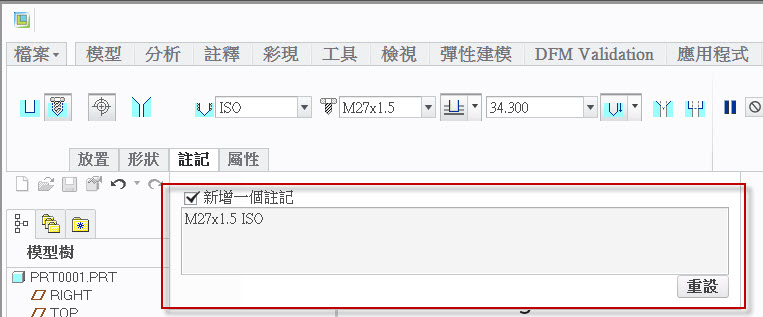

2014-3-19 下午 05-44-51

2014-3-19 下午 05-42-56

3. 找到 .hol 文件位置。

2014-3-19 下午 05-46-58

4. 複製原始位置 hole 整個資料夾到自己要放置的位置。下面舉的範例是以 ISO.hol。

2014-3-19 下午 05-48-11

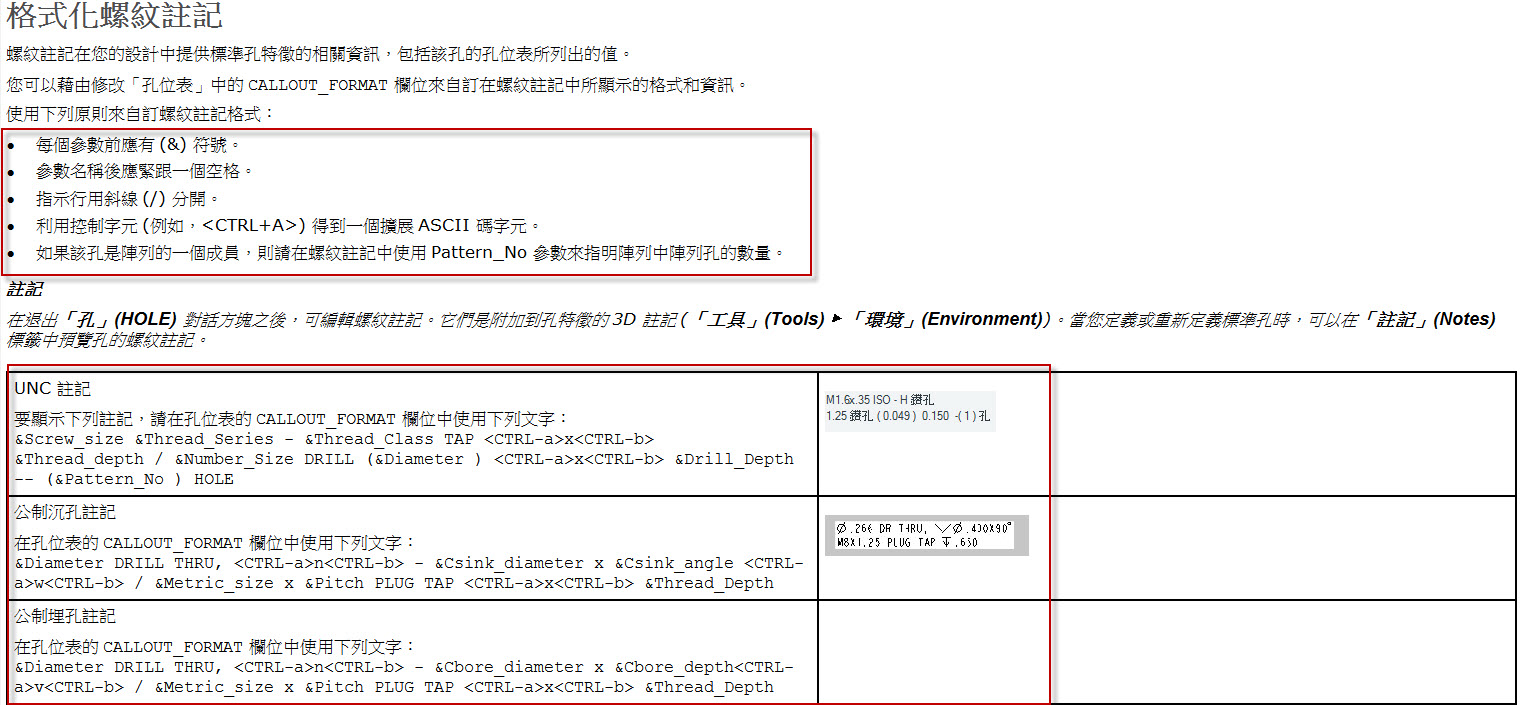

5. 開啟後 CALLOUT_FORMAT 後面原本是空白,在後面可參考說明文件上的規範來排序要放置的顯示參數。

2014-3-19 下午 05-52-55

例如: &Screw_size &Thread_Series

2014-3-19 下午 05-50-14

6. 在組態設定檔案新增 hole_parameter_file_path 指定到自己的路徑。

2014-3-19 下午 05-55-54

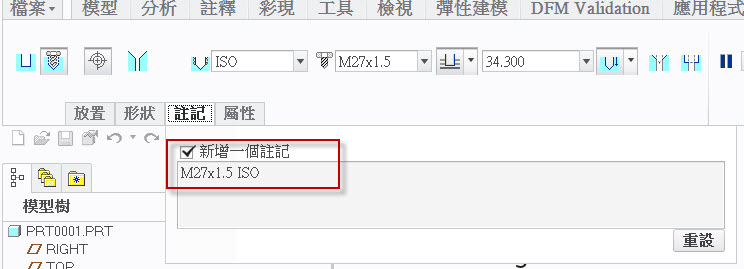

7. 從開Creo並建置螺紋孔測試。會發現螺紋孔註記只有 “&Screw_size &Thread_Series" 參數內容。

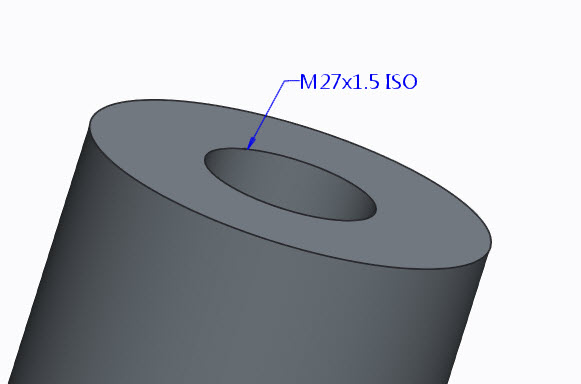

2014-3-19 下午 05-58-43

2014-3-19 下午 05-59-17

以上
