組件中鏡像零件

雖然proe可將part鏡像成鏡像零件,但還是必須從part的狀態下另存成鏡像零件,而且有時將鏡像零件組裝到組件時,由於座標系的差異性,會導致組裝時候無法使用座標系組立。

因此,若能夠可以直接在組件中建立鏡像零件,甚至選擇鏡像面,更能夠更快的獲得所需的鏡像零件。

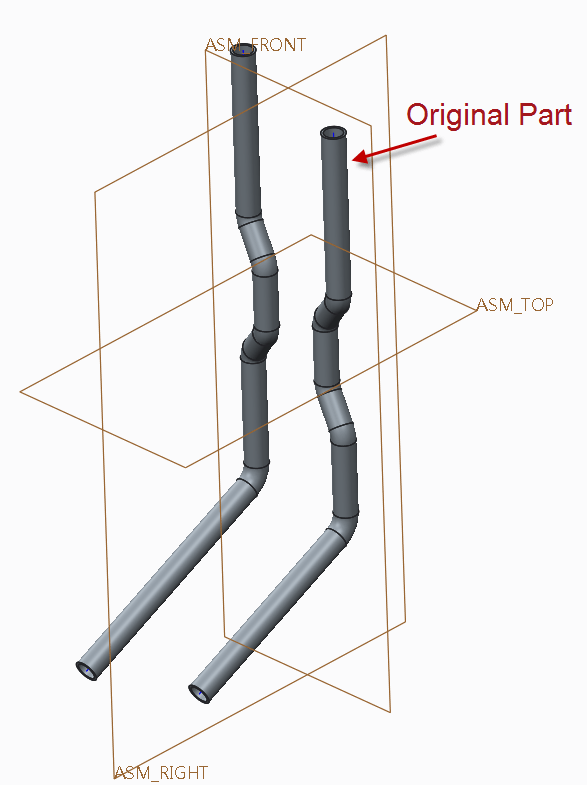

本組件中欲將右側的管件,利用Right Datum 建立鏡像零件。

1.首先建立新零件。

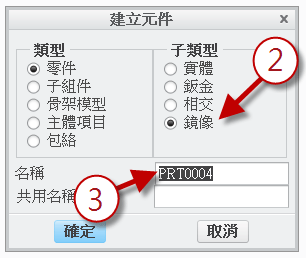

2.子類型請勾選 鏡像

3.輸入鏡像零件名稱

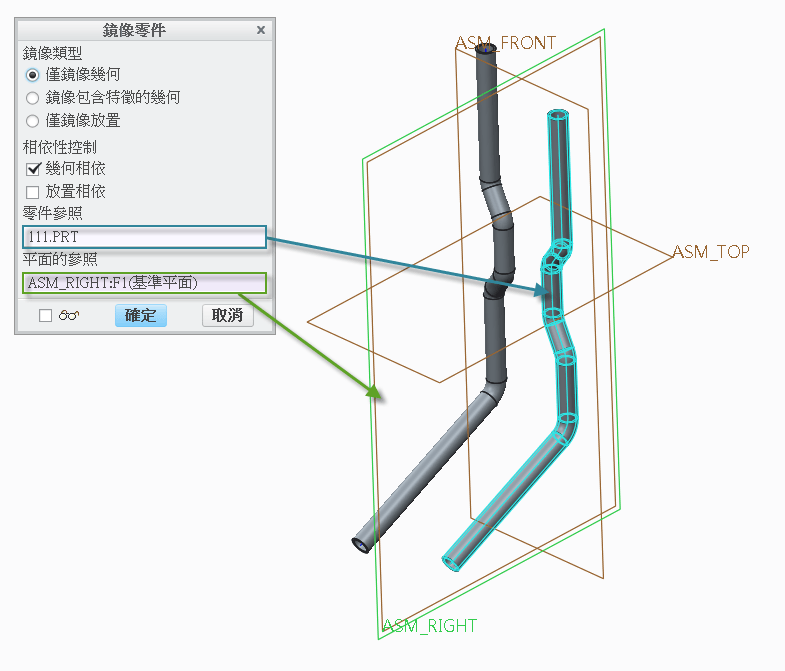

4.零件參照請選取預鏡射的原始零件,平面的參照請選取鏡射平面(本例為 : ASM_RIGHT)

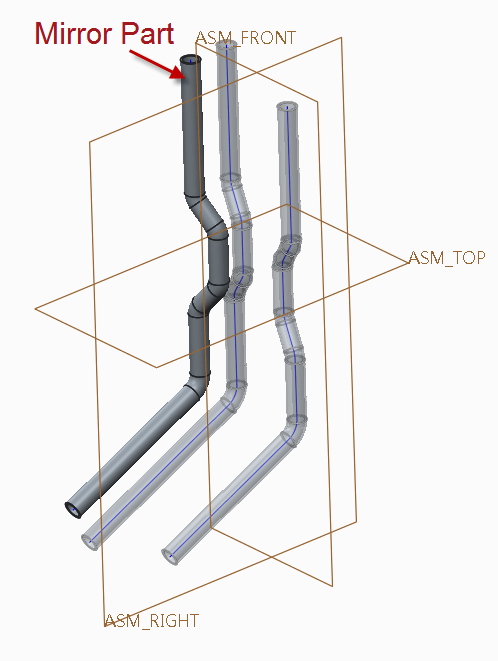

5.確認後,即完成鏡像零件的建立
