Creo 列印筆寬與顏色

先前有篇相關的筆寬文章,修改的方法比較單純。

環境組態修改筆寬

另一種修改筆寬的方式是利用 Pen_table.pnt的檔案來控制,

一般列印、PDF匯出都可以指定Pen_table.pnt的檔案來執行。

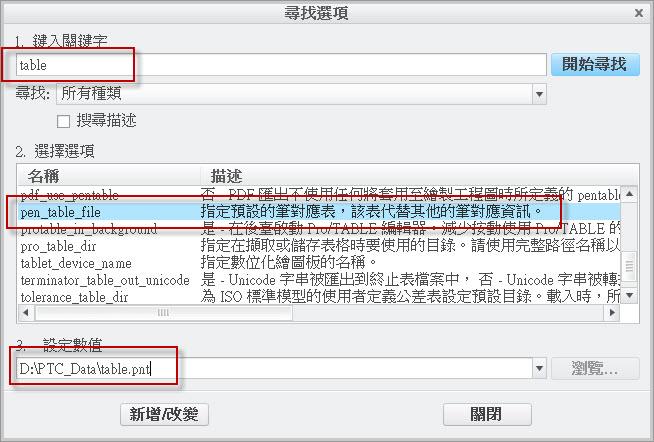

第一件事 要先設定環境組態中的 pen_table_file,指向時記得一起帶檔案名稱。

2013-12-17 上午 09-02-36

table.pnt會在Creo 安裝目錄 /common_files/<datecode>/text/table.pnt

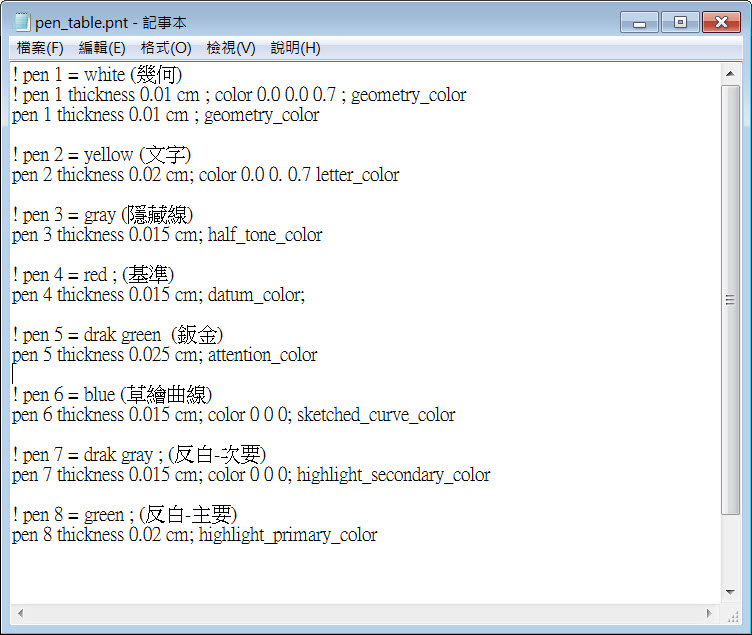

如果找不到可以自行新增一個文字檔,副檔名為pnt。

2013-12-17 上午 09-10-53

————————————————————————————————–

! pen 1 = white (幾何)
! pen 1 thickness 0.01 cm ; color 0.0 0.0 0.7 ; geometry_color
pen 1 thickness 0.01 cm ; geometry_color

! pen 2 = yellow (文字)
pen 2 thickness 0.02 cm; color 0.0 0. 0.7 ; letter_color

! pen 3 = gray (隱藏線)
pen 3 thickness 0.015 cm; half_tone_color

! pen 4 = red ; (基準)
pen 4 thickness 0.015 cm; datum_color;

! pen 5 = drak green (鈑金)
pen 5 thickness 0.025 cm; attention_color

! pen 6 = blue (草繪曲線)
pen 6 thickness 0.015 cm; color 0 0 0; sketched_curve_color

! pen 7 = drak gray ; (反白-次要)
pen 7 thickness 0.015 cm; color 0 0 0; highlight_secondary_color

! pen 8 = green ; (反白-主要)
pen 8 thickness 0.02 cm; highlight_primary_color

———————————————————————————————

規則:

table.pnt 檔案條目格式如下:
pen # pattern values units; thickness value units; color values; <color_name>

筆號 (pen #) 必須是第一個項目,

而顏色名稱 (color_name) 必須是最後一個項目。

其他屬性的順序無限定。

! : 後面為註解文字。

pen #: 各代表不同的筆的型態

一般繪圖儀如果只有支援四種筆,那只會列出表中的前四種筆。

如果繪圖儀有支援到八種筆,請先把環境組態use_8_plotter_pens 設為為 yes。

筆號
系統顏色
對應
1
幾何 (geometry_color)
曲線
製造體積
面組
基準
預選反白
預覽幾何
附屬預覽幾何
可見幾何 (畫為實線,除了注明處):
橫截面切線:繪圖為節線
橫截面切面箭頭和文字
工程圖格式和邊界
標籤文字
帶白色的中心線型
基準平面的棕色部分
2
字母 (letter_color)
所有項目畫為實線 (除了注明處):
尺寸線
導線
軸和中心線:畫為中心線
幾何公差線
所有文字 (除了橫截面文字)
球標註記
剖面線
帶黃色的中心線型
3
隱藏線 (half_tone_color)
隱藏線:畫為著色線,虛字型
4
主要反白 (datum_color)
已選取
附屬所選
所有項目畫為實線:
雲規線曲面網格 (不在工程圖中畫出)
5
鈑金件 (attention_color)
鈑金顏色圖元
6
草繪曲線 (sketched_curve_color)
草繪器截面圖元
7
附屬反白 (highlight_secondary_color)
切換截面,灰色尺寸和文字,灰色切邊
基準平面的深灰色部份
8
邊反白 (highlight_primary_color)
雲規線曲面網格

pattern values units : 根據所定義的值以指定的單位確定繪製出的線型定義。

依照以下次序建立值:第一個線段長度,第一個間距長度,第二個線段長度,第二個間距長度,等等。

例如:pen 3 pattern .1 .05 .025 .05。

thickness value units : 筆寬設定可用 in 或 cm為單位

color values : 使用紅、綠、藍的 0 至 1 的比例定義顏色。僅適用於彩色繪圖儀。

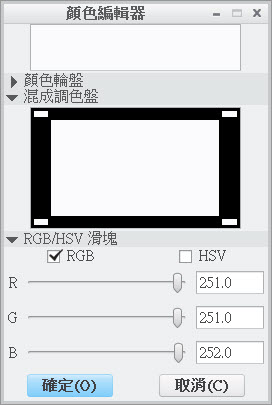

簡單說可用下圖的 R G B 三條當作是0-1的比例來抓設定值,千萬不要把看到的值照打。

2013-12-17 上午 09-31-42

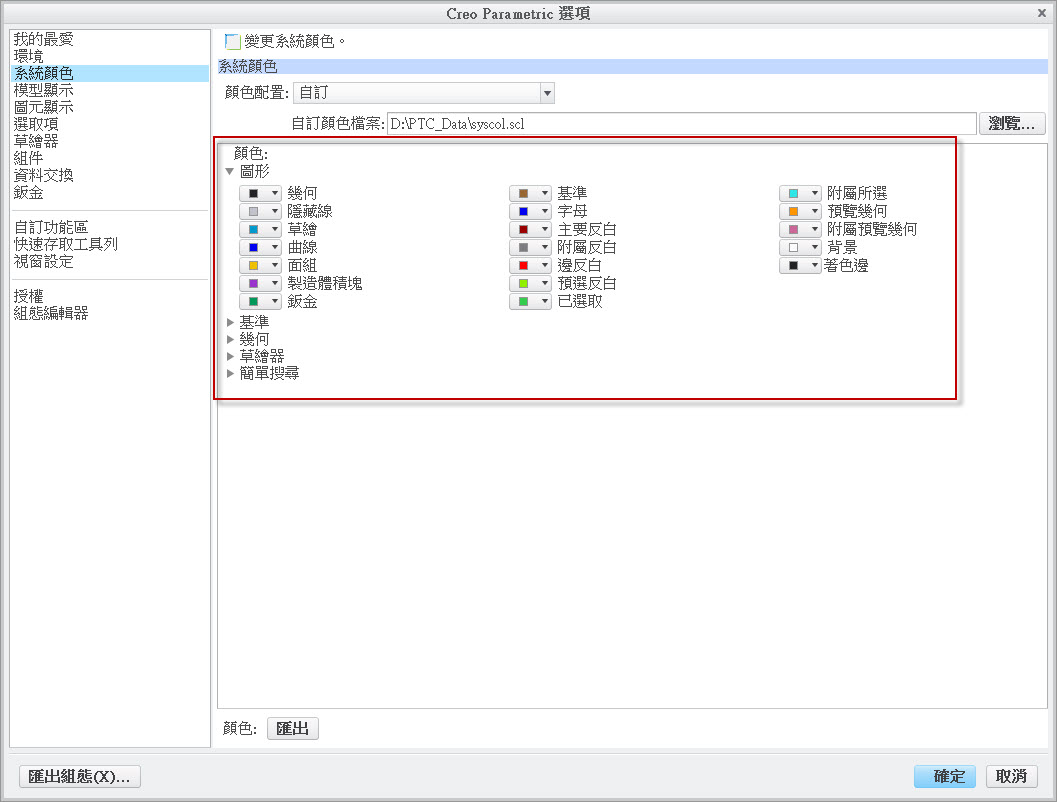

<color_name> : 與系統指派給特定圖元類型的預設 Creo Parametric 顏色相應。

2013-12-17 上午 09-38-34

————————————————————————————————–

如果都設定好了,列印可打勾表檔案測試看看。

2013-12-17 上午 09-41-12

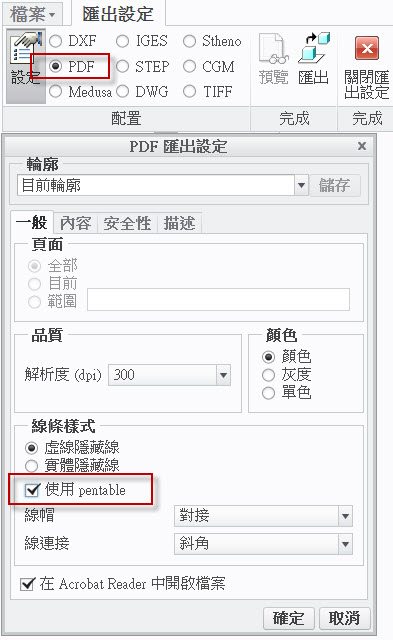

PDF匯出也可使用。

2013-12-17 上午 09-42-40

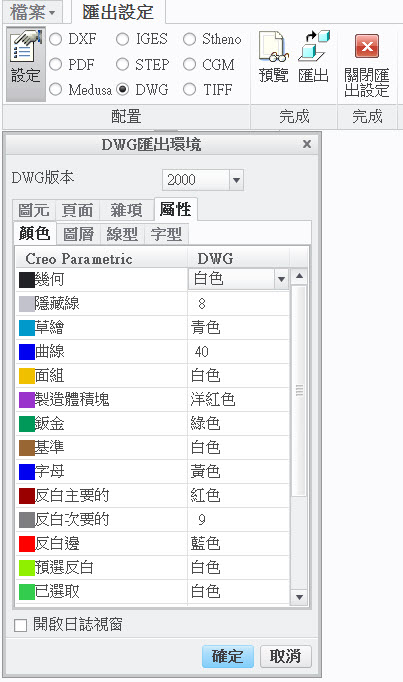

另外如果是DWG可直接在屬性的顏色設定顏色

2013-12-17 上午 09-45-23
