Creo 如何將工程圖BOM表加入重量參數

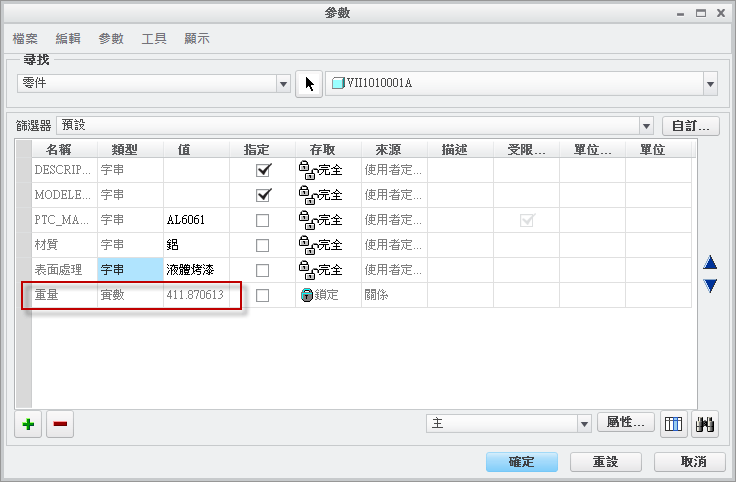

Step 1 : 將參數新增一個名為重量的參數。

2013-6-6 下午 09-54-30

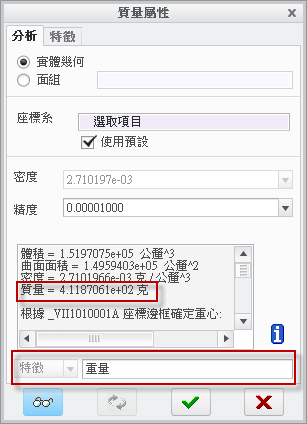

Step 2 : 建立一個分析特徵,並將特徵命名。

2013-6-6 下午 09-55-31

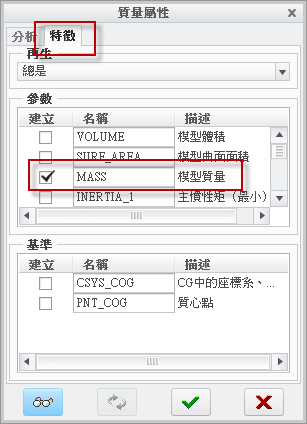

Step 3 : 切換到特徵標籤,將MASS打勾就好,並記住MASS這個名稱。

2013-6-6 下午 09-56-57

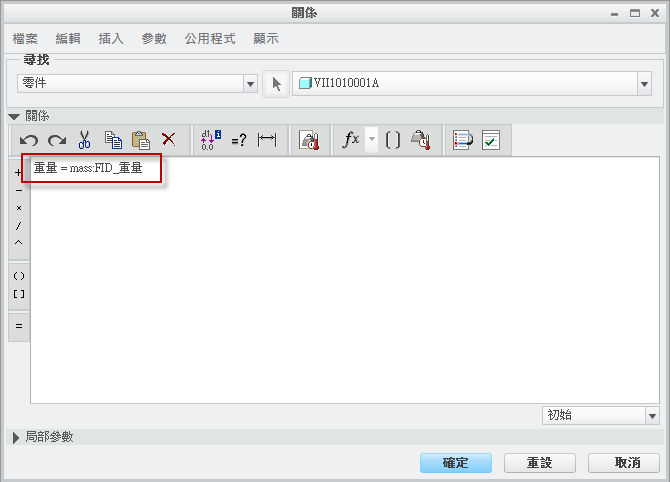

Step 4 : 建立一個關係式,重量 = mass:FID_重量,

第一個重量為參數名稱,MASS為分析特徵參數名稱,

:FID_ 為必填固定文字,第二個重量為分析特徵名稱。

2013-6-6 下午 09-58-40

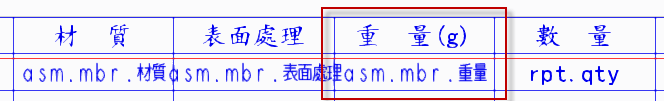

Step 5 : 將BOM表格參數加入 asm.mbr.重量,表格更新後就能出現重量參數。

2013-6-6 下午 10-00-27

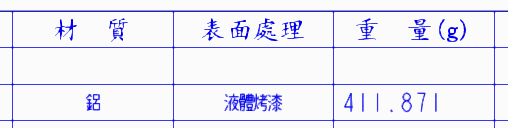

2013-6-6 下午 10-00-46

* 如果只是要在工程圖一般表格顯示重量,可在範本表格內鍵入 &符號+參數的名稱。

例如: &重量
