Creo 組裝關聯取消方法

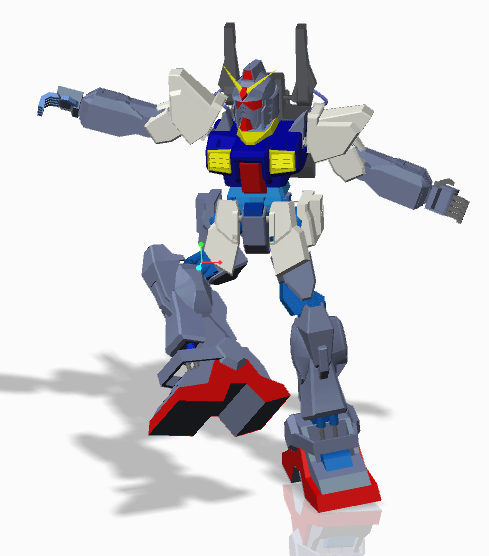

在組裝件中一般我們會給予足夠的定義條件來當作組裝條件

所以我們會給他嚴謹的組裝設定 甚至做一些機構運動模擬

2013-5-14 下午 04-52-25

2013-5-14 下午 04-51-45

但是在某些情況下 又希望一些零件可以無拘無束的放置在3D空間中

但是事前有定義好的東西 刪除一樣牽動全身 就會看到滿江紅一片 觸目驚心

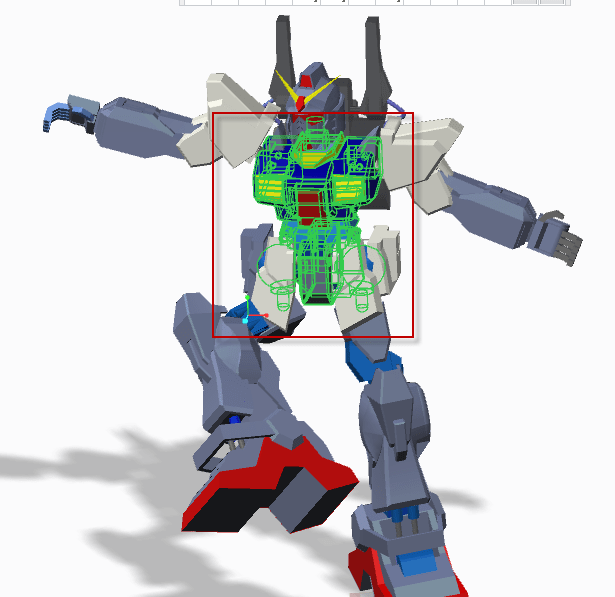

2013-5-14 下午 04-52-58

下面提供一個解決的方式 讓每個零件獨立凍結住

刪除主要的身體讓五體產生失去參照

2013-5-14 下午 04-53-13

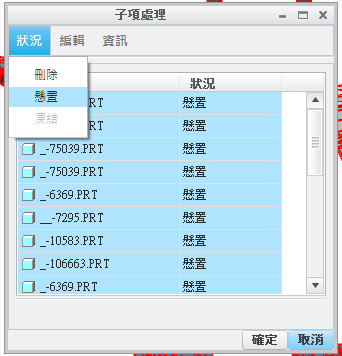

點選選項 讓零件先懸置

2013-5-14 下午 04-53-43

2013-5-14 下午 04-54-05

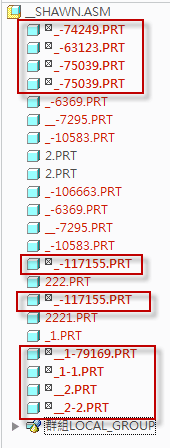

接著會看到失去參照的變成紅色 前方的圖形有個白色方塊中間帶x

選取它們

2013-5-14 下午 04-54-25

並點選右鍵選取凍結 讓他們無視於失去參照強迫置放

2013-5-14 下午 04-54-58

2013-5-14 下午 04-56-02

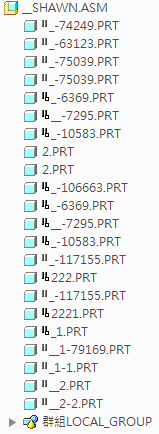

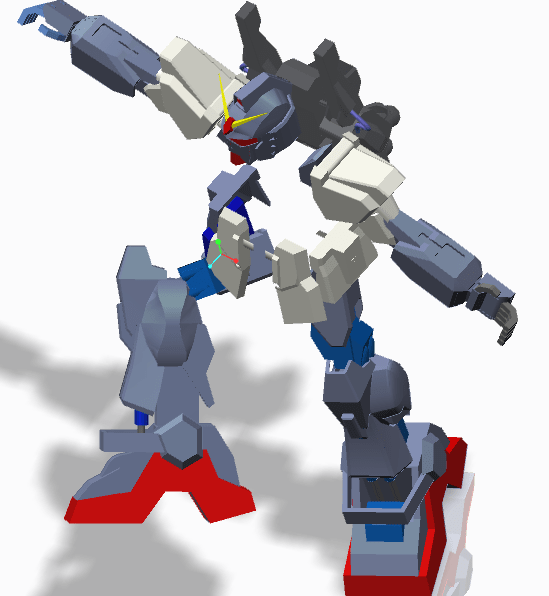

前方出現黑色暫停符號就完成了 此狀態處於自由狀態 當去拖曳會自由移動

2013-5-14 下午 04-56-14
