Creo 中繼檔匯入所使用的範本

一般接到中繼檔用Creo開啟沒有使用範本的話,會沒有預設方向及座標可以使用。

通常可以先勾選使用範本解決這個問題。

2013-4-15 上午 09-35-19

在匯入中繼檔案的時候,內定是英制單位,通常都會要特別去選取公制單位或是自己的範本。

2013-4-12 下午 05-05-25

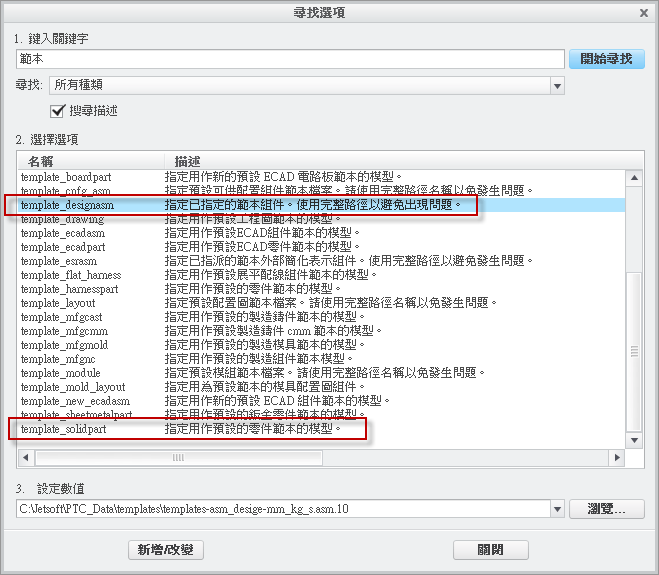

當然這個範本是可以設定預設的,首先先到config環境組態設定下面兩個預設範本。

template_designasm : 組件範本

template_solidpart : 零件範本

這兩個範本都指定好想要的預設路徑檔案,下次開啟時就可以自動選好,除非有要其他的範本。

2013-4-15 上午 09-41-00

如果經常使用中繼檔案在開啟,那前面提到的使用範本是否可以也設為預設勾選,

這樣就不用每次都要打勾這樣的動作,可以先到工具標籤中找到公用程式裡面的“匯入設定檔編輯器"

2013-4-15 上午 09-47-45

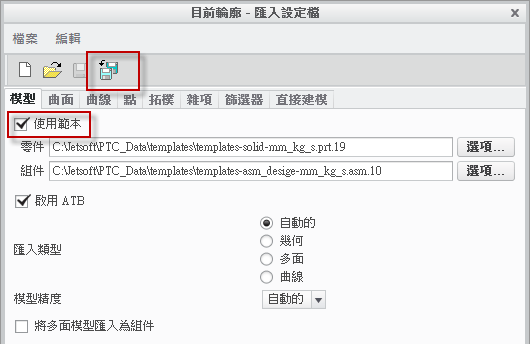

先把使用範本打勾及確認零件組件的範本是否自己所要的。

2013-4-15 上午 09-49-49

並將這個設定檔案儲存,這裡我設定了一個平常要匯入IGS的DIP檔,記住這個檔案名稱。

2013-4-15 上午 09-50-25

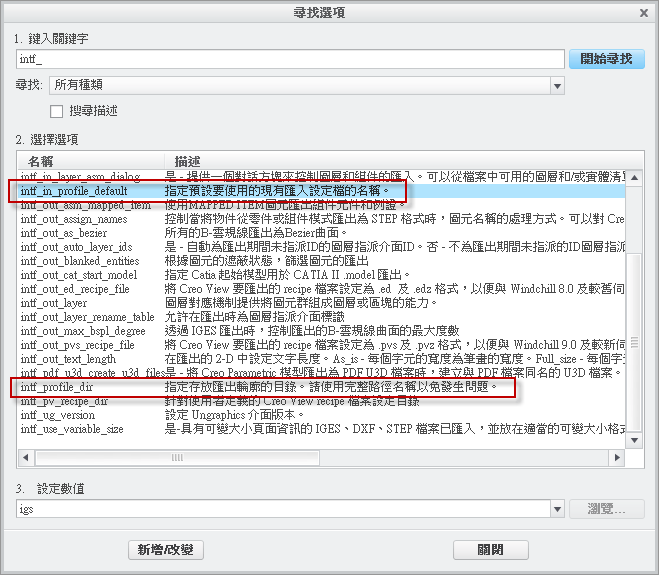

再次回到 config 環境組態設定檔 尋找下面兩個檔案並設定。

intf_in_profile_default : 剛剛 igs.dip 的檔案設定給他。

intf_profile_dir : 將上面的 igs.dip 所放的資料夾位置給他。

2013-4-15 上午 09-59-40

這樣以後就可以變成預設勾選使用範本的狀態。



廣告

對「Creo 中繼檔匯入所使用的範本」的一則回應

Add yours

  1. 您好..
    我有遇到一個問題是我的預設範本不斷的更新,
    但最初的一些零件資料都沒有我新的預設版本的參數值,
    除了將最初的零件轉存為STEP 或 IGS 再重新載入之外,
    是否還有更好的方式呢?
    因為這樣模型樹的部分都會消失了

    謝謝

    1. 不好意思 可能要請你說明白一點
      預設範本是甚麼的範本?
      為什麼要轉存在進來? 轉存中繼檔案一定會沒有特徵!
      如果我沒猜錯你的問題
      你可以試一下把沒有範本的模型,在特徵數從第一個特徵
      一直到最後一個特徵複製起來,然後在新的有範本的檔案上
      做貼上的動作,貼上時要注意的是第一個的繪圖基準平面是哪一個
      不知道的話可以在舊檔案上第一個特徵編輯定義一下看看
      看是哪一個基準平面。試試看吧
