Creo零件族表+組件族表 應用

如果在製作零件的時候,該零件是屬於同一個料號,但因為變形的關係有不同形體。

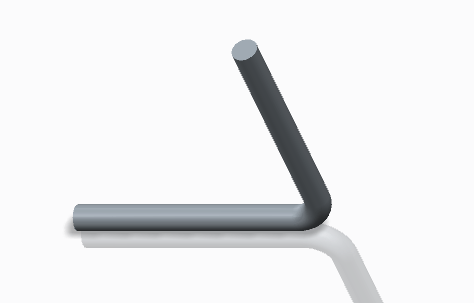

例如下方可能為直線180°或垂直90°兩種不同型態,可以將其做在同一個零件,並使用族表控制。

2013-4-2 上午 09-41-22 2013-4-2 上午 09-42-10

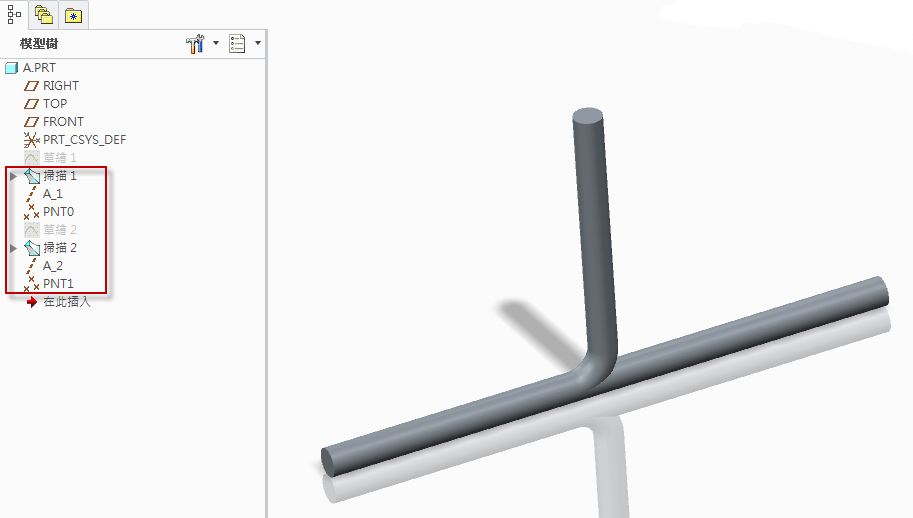

先將兩個型態用兩個掃描完成在同一個零件中。

2013-4-2 上午 09-49-03

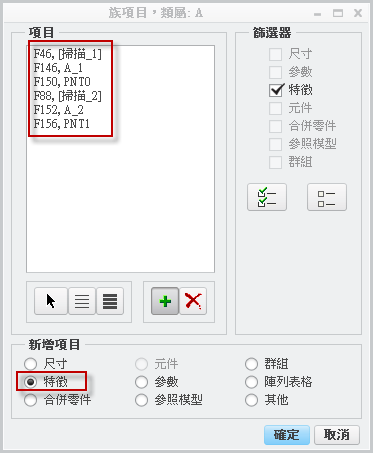

開啟族表設定,選取特徵將兩個掃描特徵都加入,基準為之後組件組裝用。

2013-4-2 上午 09-51-02

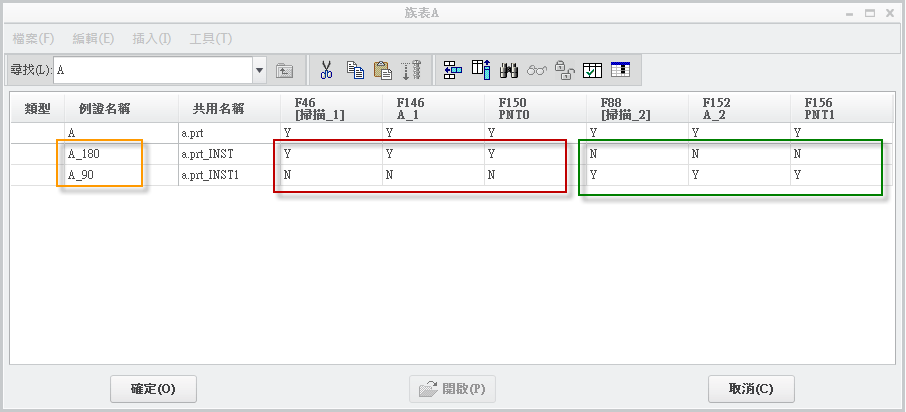

完成後會看到下表新增兩個例證A_180 & A_90,並將那些特徵要開要關設定一下。

目的只為了開啟例證時只顯示其中一組。

2013-4-2 上午 09-55-20

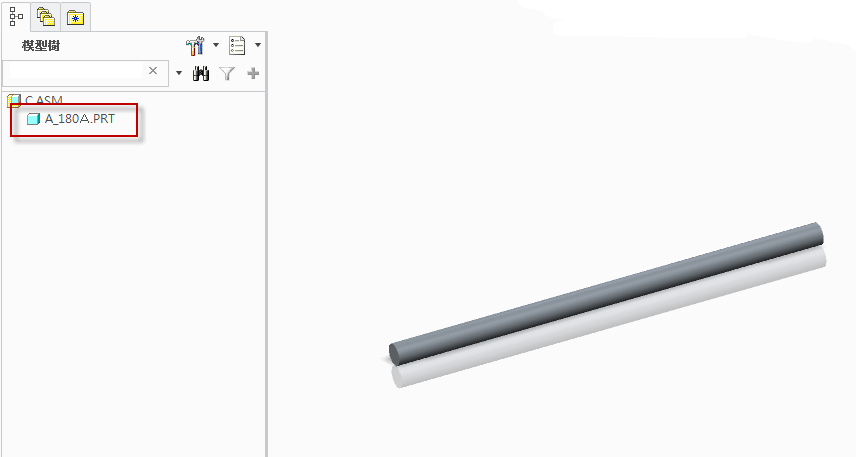

接著在做組裝的時候將方才的例證A_180先組裝進來。

2013-4-2 上午 09-59-35

2013-4-2 上午 10-01-42

再將其他零件要組裝的一起組進來。這有可能是我們要的第一個組裝型態。

2013-4-2 上午 10-04-07

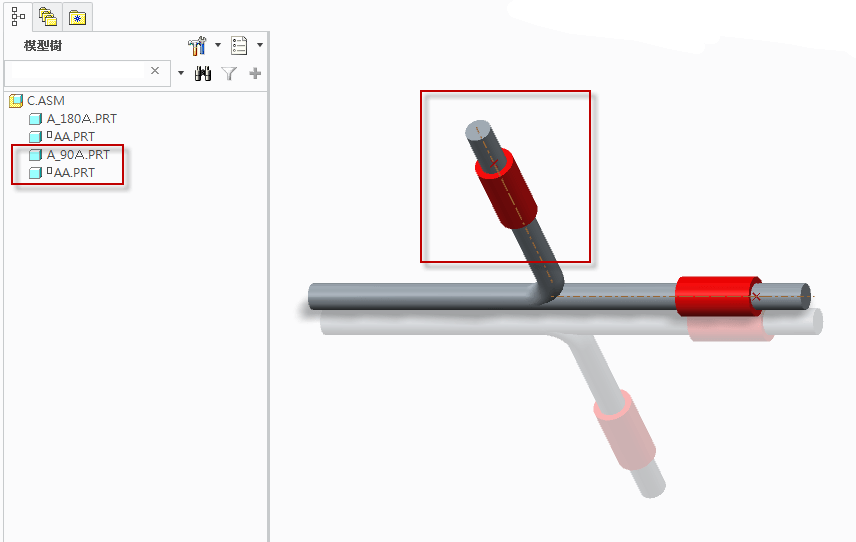

同樣的方式將A_90跟紅色AA在組裝進來一次。注意AA是同一個零件。

2013-4-2 上午 10-06-57

完成後就要來設定組件中的族表,開啟族表並加入元件控制。

2013-4-2 上午 10-10-01

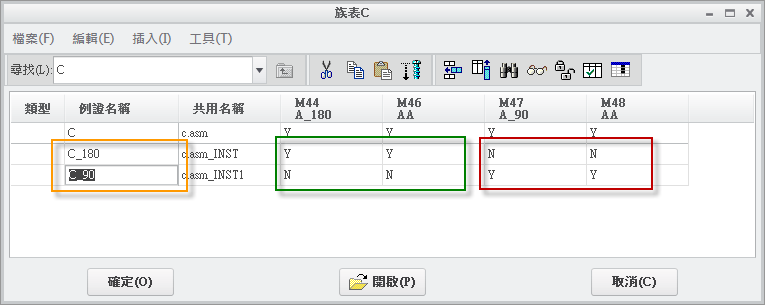

確定後新增兩個例證180 & 90,與先前的零件設定類似控制那些要開那些要關。

2013-4-2 上午 10-11-32

完成後將兩個零件視為一組組件來控制組表,未來在整體組裝上就可以來做選擇。

2013-4-2 上午 10-22-45

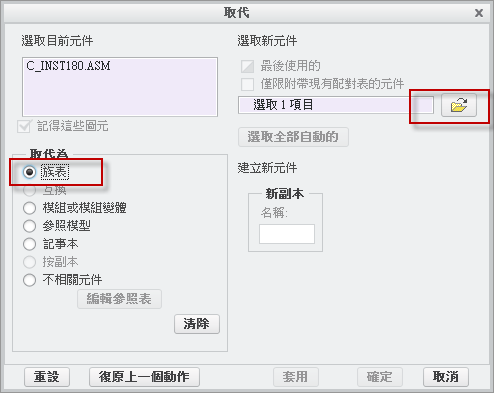

如果需要做替換也可以使用取代的方式來更換不同型態。

2013-4-2 上午 10-24-36

2013-4-2 上午 10-25-00

2013-4-2 上午 10-26-03

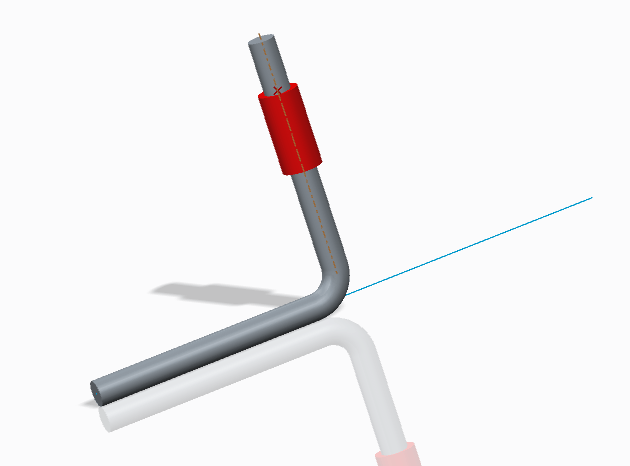

選取完要更換的型態就完成如下圖的替換。

2013-4-2 上午 10-26-22
