Creo 工程圖尺寸與公差尺寸的大小比值

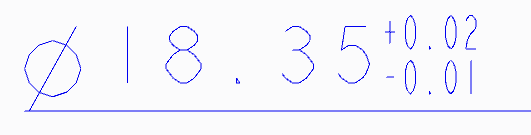

相信很多人為了下面這樣的公差尺寸大小很困擾,他也是有設定可以改的。

2013-3-28 上午 09-55-48

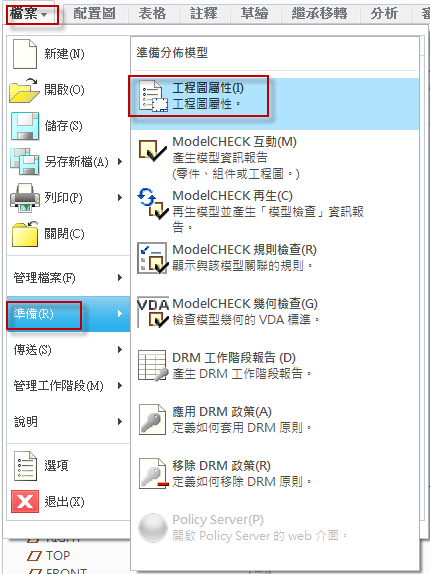

在工程圖中的 檔案>準備>工程圖屬性 中改變公差尺寸的設定

2013-3-28 上午 10-00-40

找到下面類別後,主要有兩個設定。

一個是高度的設定,另一個是寬度的設定,

tol_text_height_factor  公差以「正負」顯示時,設定公差文字高度的比例值

tol_text_width_factor  公差以「正負」顯示時,設定尺寸文字寬度和公差文字寬度之間的比例

但是比較特別的是 這裡公差尺寸是抓尺寸文字大小的高度寬度的比例值。

就內定值而言都是 “STANDARD" ,

例如高度 尺寸文字為1 那公差文字 則為 0.6 。

例如寬度 尺寸文字為0.8 那公差文字為 0.6 。

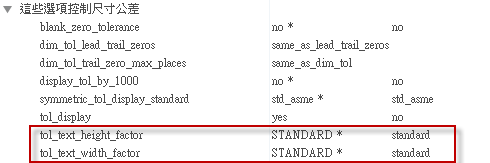

2013-3-28 上午 09-53-26

所以可以在值中輸入想要的比例大小來更改並套用變更。

2013-3-28 上午 10-11-14

再次檢查一下尺寸的文字大小就可以了。

1

廣告

對「Creo 工程圖尺寸與公差尺寸的大小比值」的一則回應

Add yours

  1. 請問CREO 3.0 的3D註釋的 公差標註問題
    若是 +0.5
    -0.0

    -0.0要如何標註出來 公差裡面無法輸入0.0 只會顯示0
    要在尺寸註釋的屬性-顯示 輸入@++0@#
    @+-0@#

    這樣變成是增加文字,就不是公差了,如何改尺寸註釋後的文字字體大小呢

    1. 根據ASME Y13.5M-1994 2.3.1 單向正負公差為0,只會顯示0,不會顯示正負號。
      如果硬要可以變成 給他 -0.00000001,幾位數不管,重點只顯示出第二位數字即可。
