Creo 倒角尺寸標註方法

一般在做倒角特徵的時候,可能就直接選邊給尺寸就完成特徵。

但是這樣做的時候在工程圖出現的尺寸就只會有尺寸數字,

如果要加上例如 C 0.5 或 0.5 x 45° 都必須手動加上文字或是註解文字來標註。

下面方法提供一些別的作法,在一開始建模倒角特徵的時候,

就先選取要倒角的方式,這會影響工程圖顯示的尺寸樣式。

2013-3-28 下午 03-08-58

紅色框框內可以選擇,一般是D x D,切換到45 x D 。

再到工程圖中 顯示倒角註釋尺寸,下方是內定尺寸樣式。

2013-3-28 下午 03-37-16

如果要變更尺寸樣式可以點選尺寸後編輯屬性,下方可以切換樣式。

2013-3-28 下午 03-39-02

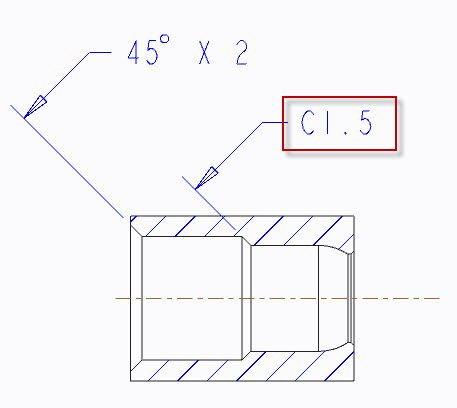

下方為 Cd模式。

2013-3-28 下午 03-40-07

但如果覺得每次都要這樣切換麻煩可以到 工程圖選項 做預設的設定。

default_chamfer_text 改成公司所需要的設定值。

2013-3-28 下午 03-42-46
