當要進行軸心類的產品輸出工程圖時,有時會應該軸心的長度過長而將整體的比例縮小,但是往往會造成重要處的細節太小而不明顯;
一般在圖學的思維中,會將中間段重複的區域省略截斷,在creo中也可以完成這樣的需求。

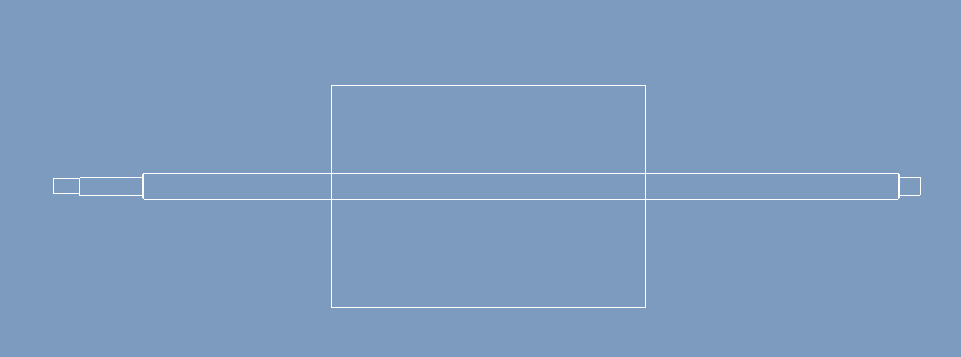

首先,將模型匯入至工程途中,調整至適當的比例大小。
開啟試圖的屬性,選擇可見區,將試圖可見度切換到破斷視圖。

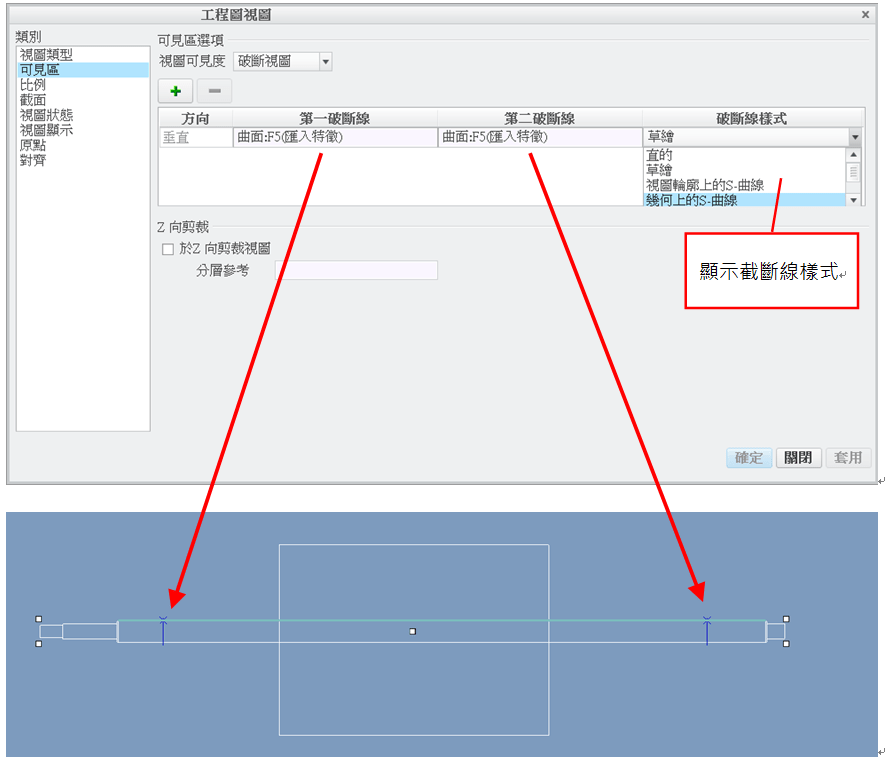

利用第一破斷線與第二破斷線選取要省略的區域,破斷線樣式可以選擇直線或是S型,都不滿意也可以自己畫!!
設定之後搞定啦!!!
當要進行軸心類的產品輸出工程圖時,有時會應該軸心的長度過長而將整體的比例縮小,但是往往會造成重要處的細節太小而不明顯;
一般在圖學的思維中,會將中間段重複的區域省略截斷,在creo中也可以完成這樣的需求。
首先,將模型匯入至工程途中,調整至適當的比例大小。
開啟試圖的屬性,選擇可見區,將試圖可見度切換到破斷視圖。
利用第一破斷線與第二破斷線選取要省略的區域,破斷線樣式可以選擇直線或是S型,都不滿意也可以自己畫!!
設定之後搞定啦!!!
您好,有個問題要請教,如何在工程圖裡面顯示零件路徑?
謝謝
本身Creo並無此功能可以直接操作,不過可以透過二次開發的工具來完成。
