A. 圖框&範本說明

一間公司建議必須由專人規畫所有工程師的使用環境，來統一工程圖設定。

Creo 工程圖簡單先分成兩個部分，包括圖框及範本兩種。

工程圖圖框(.frm) :

是在製作工程圖的框架、表格、表格參數、文字及文字參數

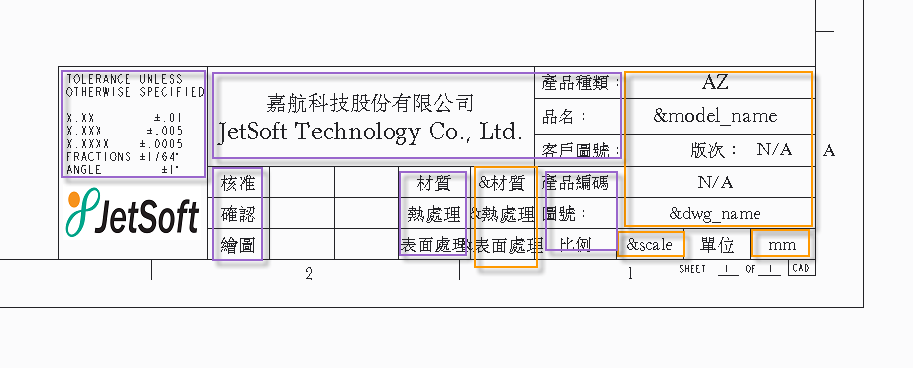

紫色框 – 單純文字或表格文字 通常是固定不變的文字內容

橘色框 – 表格參數或文字參數 通常因每個零件的不同 會有不同的內容可自動帶入訊息

工程圖圖框中也有一個簡易的屬性設定，例如文字屬性、箭頭屬性、球標屬性等等。

屬性設定的不多，因為這裡只是在製作圖框部分。

工程圖範本 (.drw) :

工程圖範本一般在設定環境的規劃，例如文字高度、箭頭樣式大小、視圖及尺寸自動建立等等功能。

當中範本可包含著圖框(.frm)，通常零件要製作工程圖時會帶入範本。

範本可製作 自動放置零件投影視圖，未來可以自動擺放視圖視角。

除了一般基本視圖外，還可放置剖面視圖、爆炸圖、尺寸等等元素都可範本化。

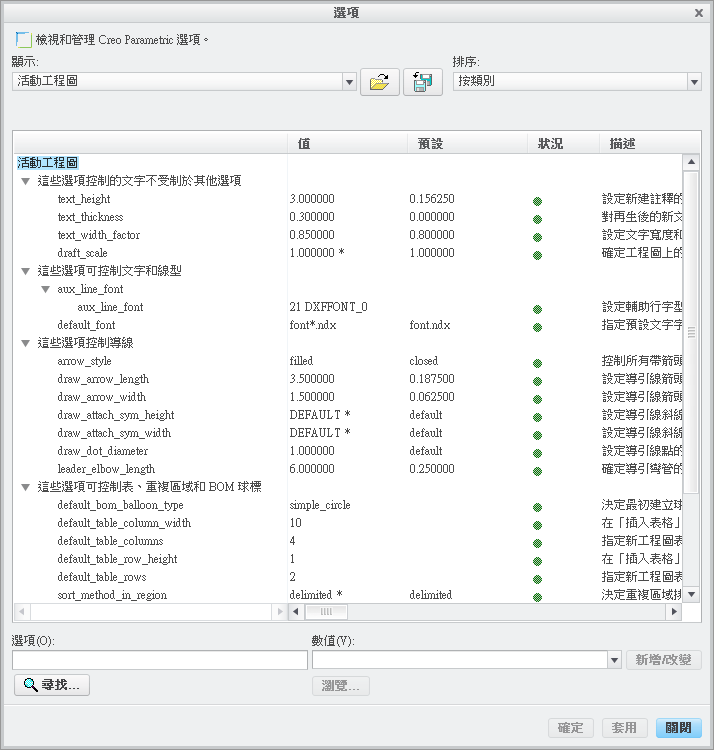

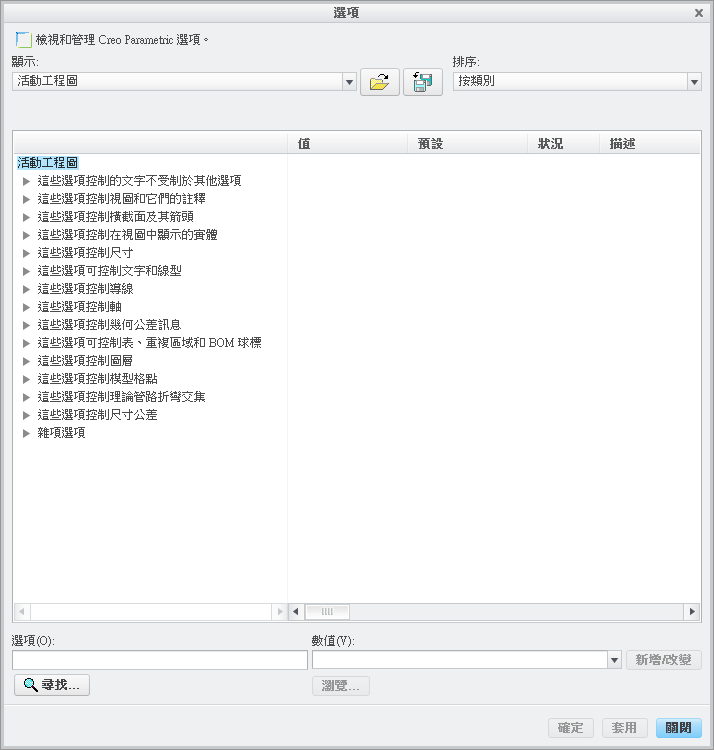

工程圖範本的屬性可以設定的範圍比圖框來的多，其中包括尺寸、公差、基準、圖層等等細項環境設定。

B. 建立圖框 (.frm)

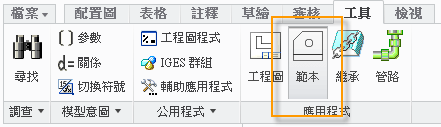

1. 點選

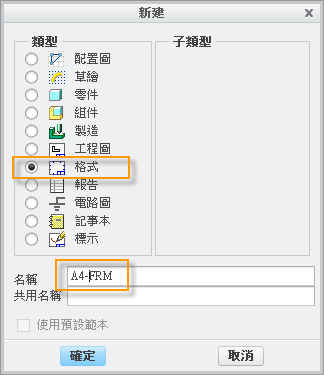

2. 類型選取 格式 ，並打上範本名稱 例如A4_XXX、A3_XXX等等，完成後確定。

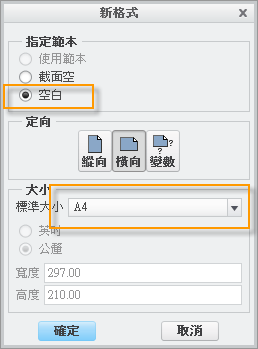

3. 選取空白來製作，並選取要製作的圖紙大小，確定。

4. 一般公司大部分都會有AutoCAD的圖框，利用現有的 DWG 或 DXF 來插入圖框。

匯入工程圖/資料

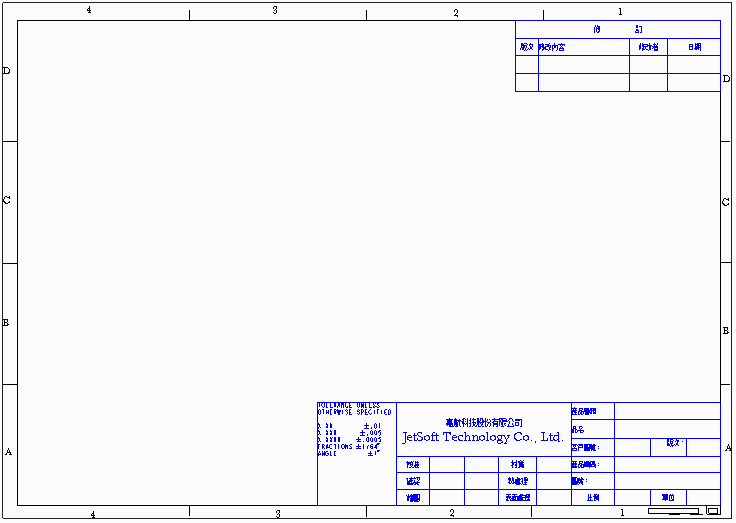

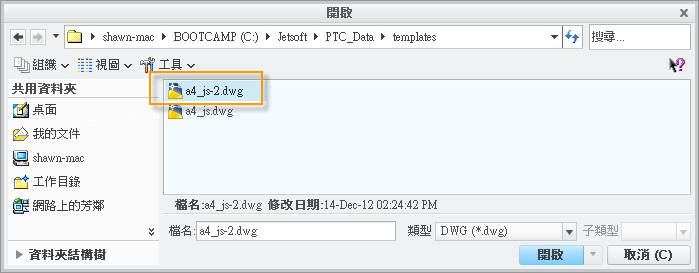

5. 選取 DWG 或 DXF 圖框資料，開啟。

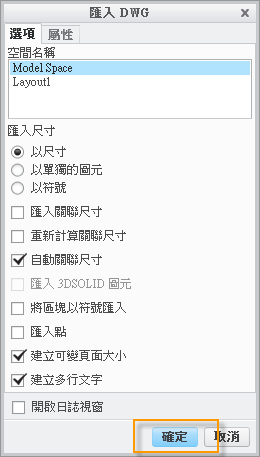

6. 匯入對話框直接確定。

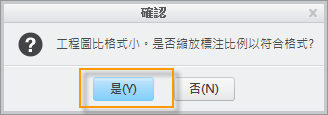

7. 置入比例是否符合圖框大小，是。

此時圖框進來並還沒有表格參數，線型顏色可能還會再修改等等。

8. 如果需要重新設定圖框比例，可到草繪標籤中編輯區變更。

9. 如果要變更文字顏色或線型表格顏色，可在格式功能區修改。

10. 表格製作，利用dwg 或 dxf 的表格外型來比照表格設計。

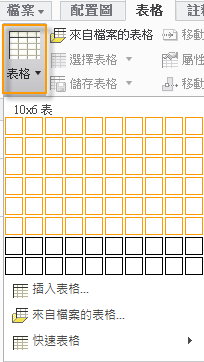

標籤切換到表格，選取表格格數。

11. 利用此區工具把表格調整到跟CAD圖框表格一樣大。

調整當中可用審核標籤中的量測工具輔助得知表格大小。



調整完後直接移動CAD的表格做對齊。

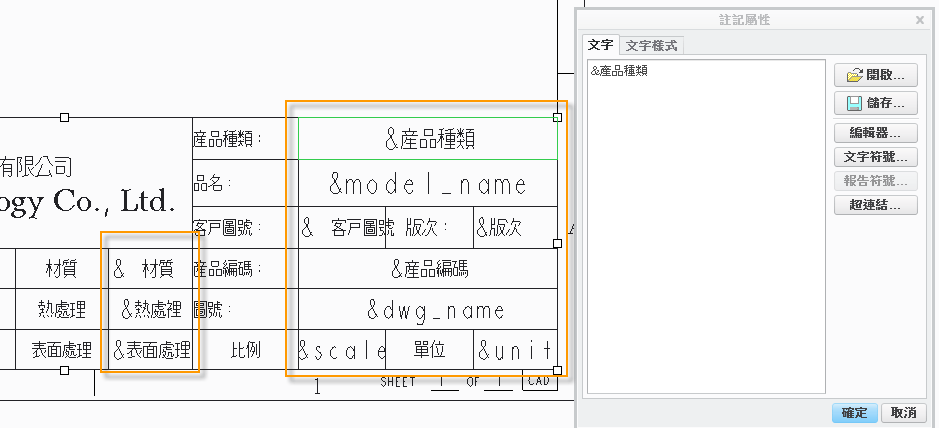

12. 對空白表格連點兩下進入編輯文字，如果要帶入參數必須在文字前方增加&符號。

常用參數符號:

日期 : &today_date

零件名稱 : &model_name

工程圖名稱 : &dwg_name

比例 : &scale

其他帶入的符號必須要先有零件PRT的範本，範本中必須要有這相關的參數名稱才能自動帶入工程圖。

13. 註記文字可到註釋標籤中的註記製作

14. 完成後可把圖框存檔，預設圖框路徑

Creo Parametric 預設的圖框位置…/Creo x.0/Common Files/Mxxx/formats…

如果要製作其他A0,A1,A2,A3,A4等格式方法以此類推。

以上是製作圖框方法流程，善用Creo 工程圖可減少不必要的麻煩。
