Creo 標準零件庫使用方法

很多人可能一開啟creo parametric 後 就很直接地把中間網頁給關閉了

其實網頁的副標籤中有一個 3D modelspace 網頁可以提供各大廠商的零件庫下載

另一個是Creo parametric 專區零件庫下載。

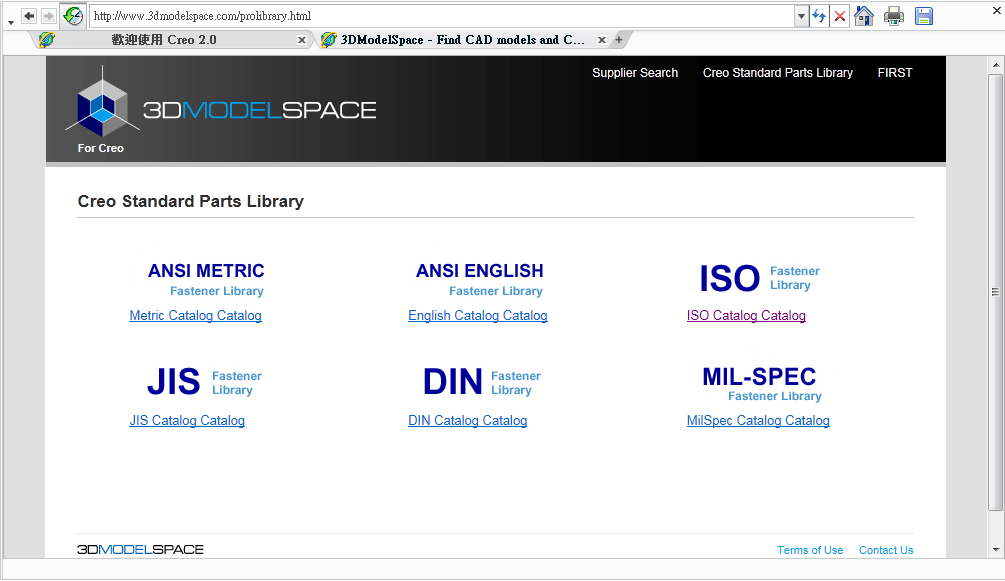

這個範例會使用 Creo Standard Parts Library 來下載零件,點選他,會出現各類規格選單。

進來之後條款拉到最下方點選同意

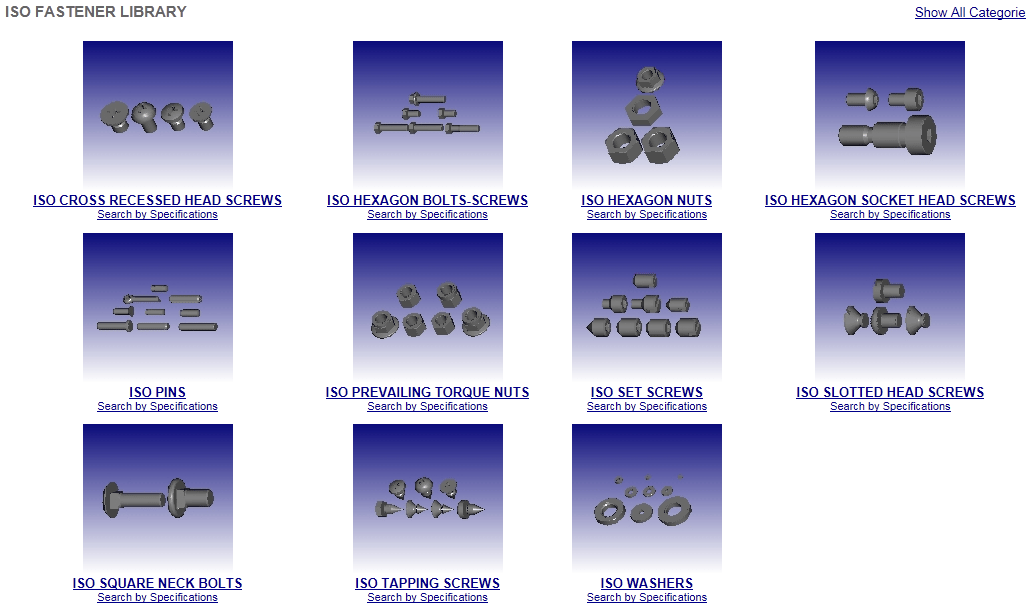

圖形化大類選單,依照自己的需求選取零件。

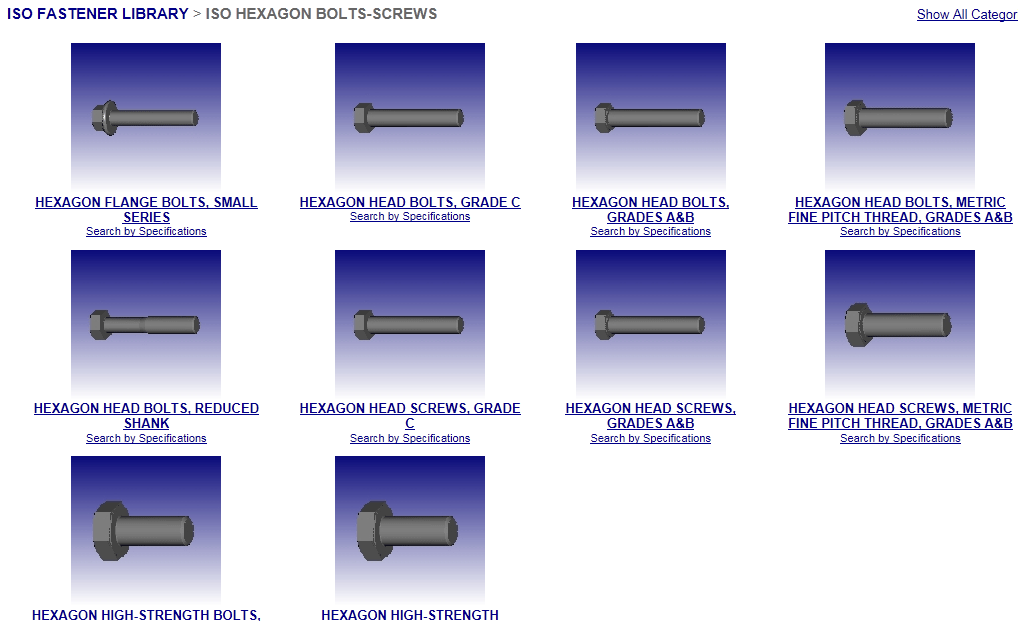

大類選單進來後會再細分單項零件分類。

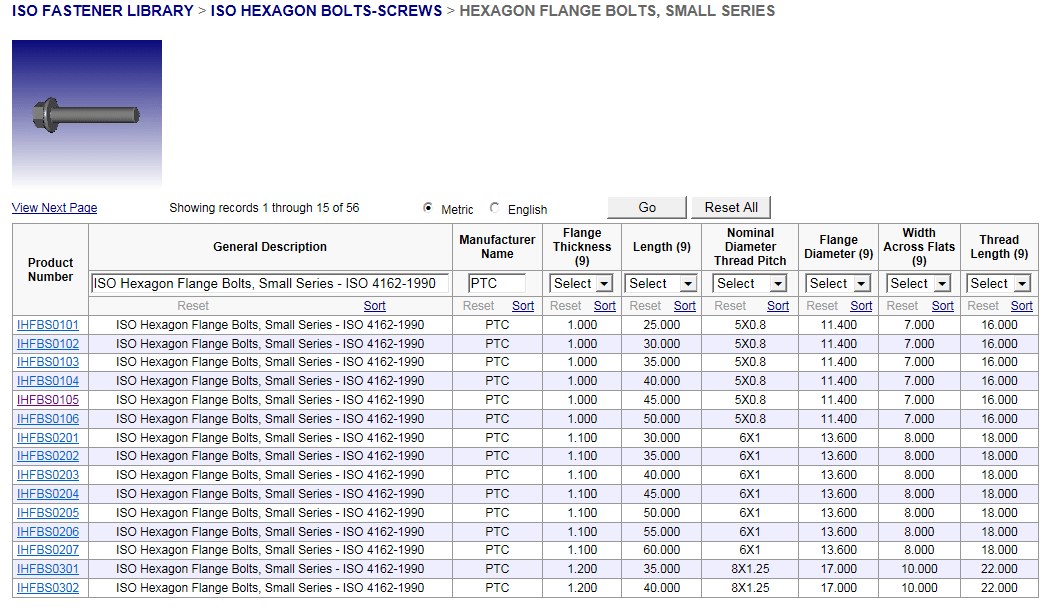

選取規格選單,在 product number 直接選取,或自行選曲項目選單規格 select .

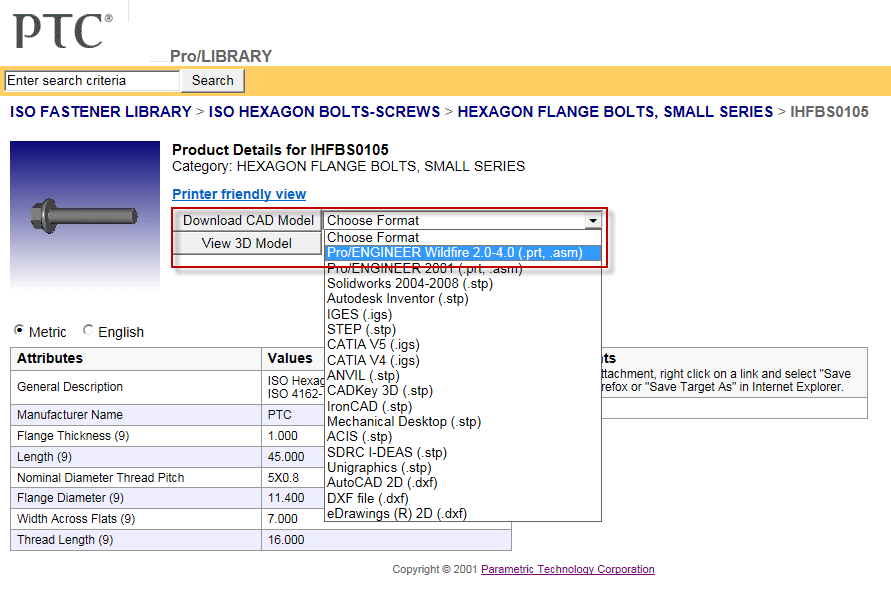

在這邊就可以下載零件檔案,零件檔案有多樣格式可以選擇下載。

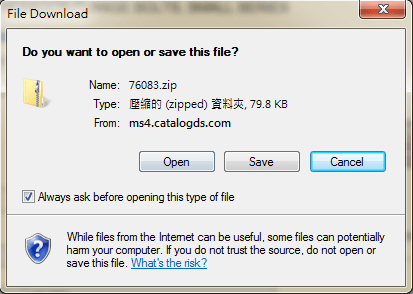

將檔案儲存在適當位置在叫開來就完成囉。

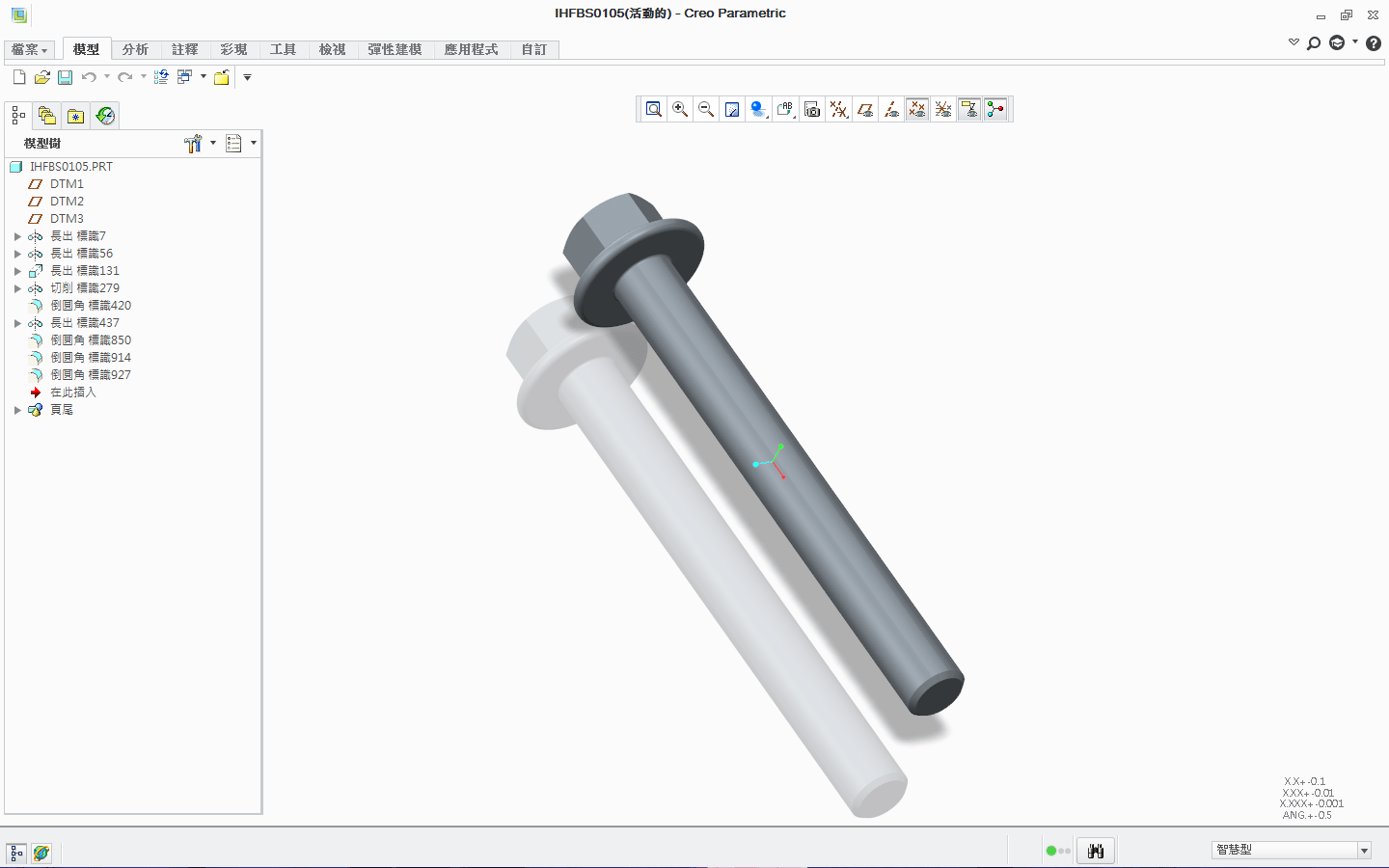

打開檔案後可以利用此零件建立族表或修改模型特徵。

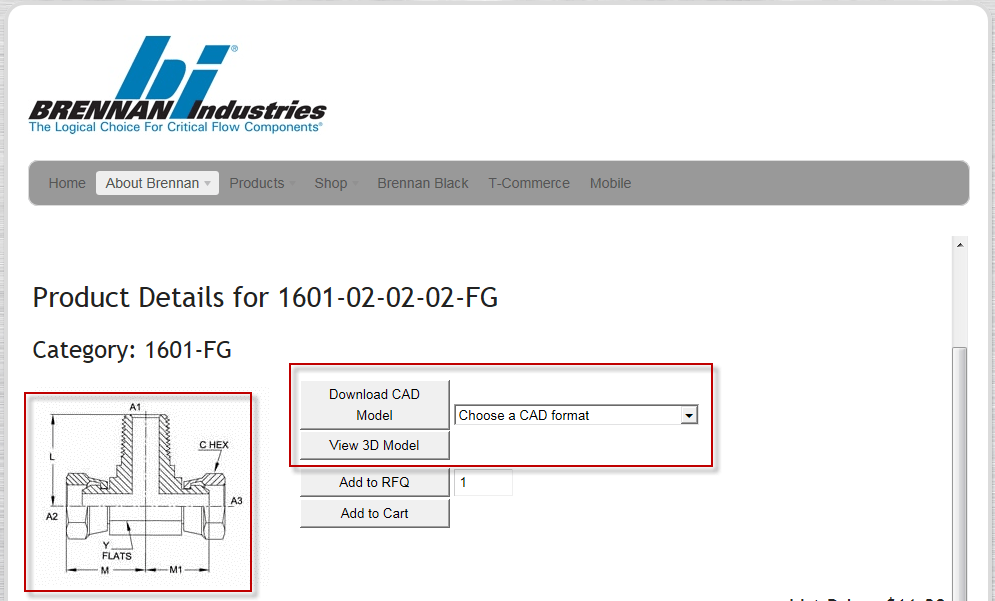

如果在標準庫中找不到合用的零件,可以到各大廠商的型錄中尋找,一樣把檔案下載也可以自行在修改模型建立成公司所需的零件模型。
