AFX(EMX) 衍架變更工程圖範本設定

AFX 要開始建立工程圖零件時 內定會有自己的工程圖範本

但如何把自己所需要的範本成為內定的範本

可以參考下面資料進行更改

示範版本為 Creo 2.0 AFX

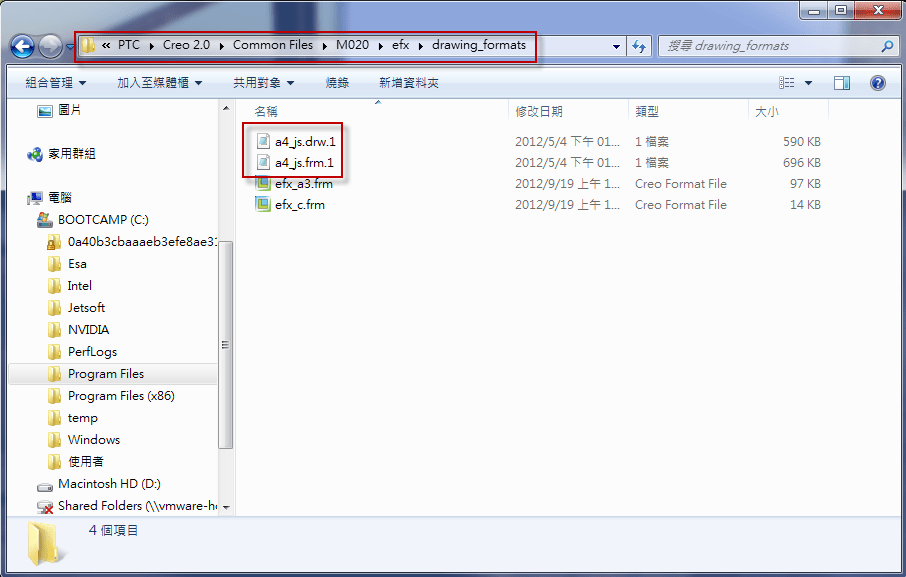

首先 先將需要的範本丟到下面

開啟AFX安裝目錄位置

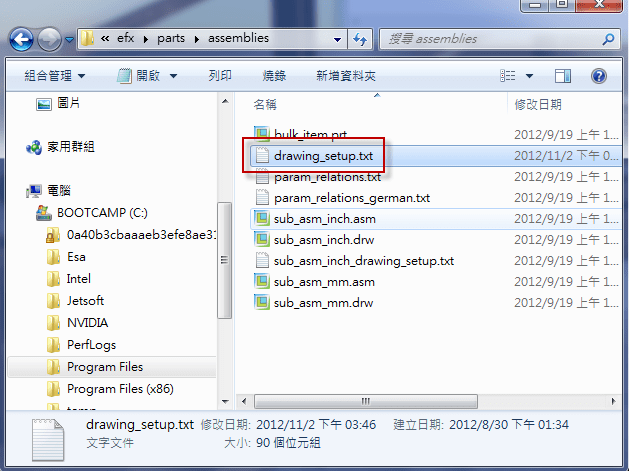

底下反白資料夾中各有 drawing_setup.txt ,每個都要更改。

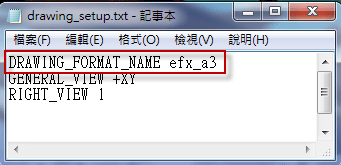

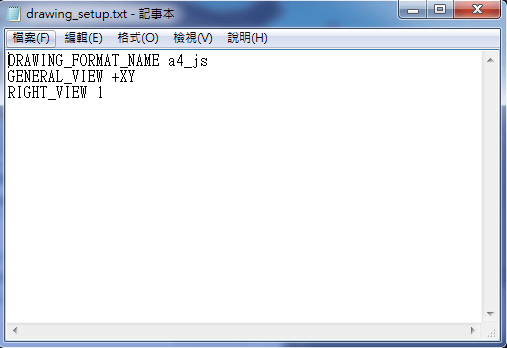

文字編輯開啟後 變更範本DRAWING_FORMAT_NAME後的名稱,例如將 efx_a3 改成自己所需的範本a4_js後存檔。

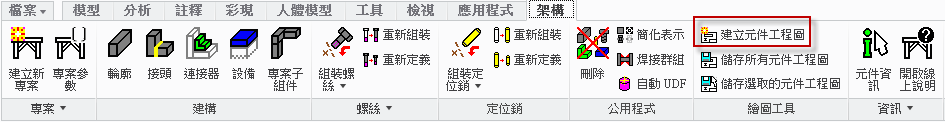

完成後開啟AFX組件檔案,在下框中點選建立元件工程圖。點選後會自動跑工程圖並存檔。

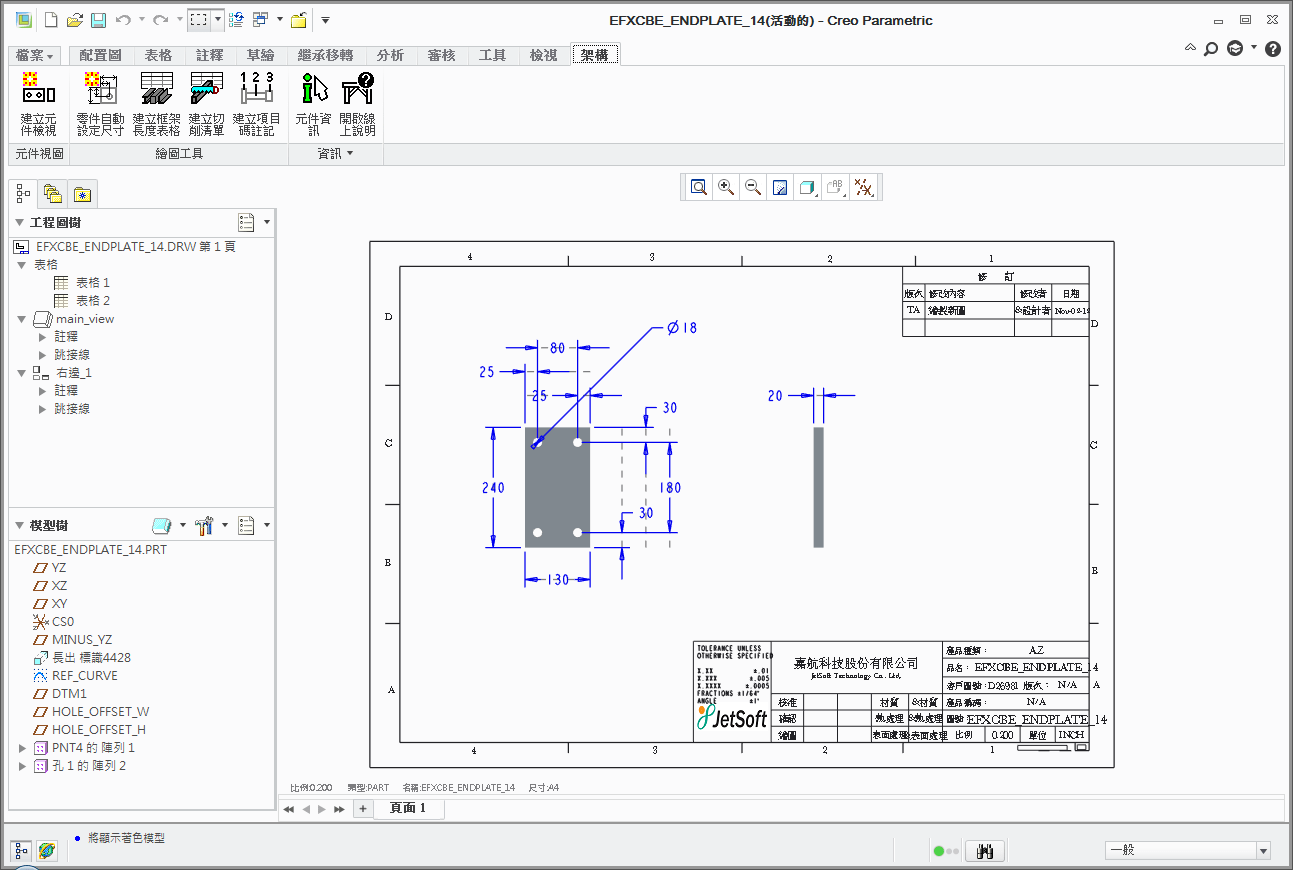

開啟已經存好的工程圖可以發現已經帶入自己需要的圖框設定

這樣就完成囉~~~~~~~~~~

相關設定

請確定已正確設定 config.pro 選項 pro_format_dir ,沒設好的話有可能會抓到不到圖框喔。
