工程圖匯出 Dwg/Dxf 1:1 比例設定

如果工作後續的程序 是必須轉出給 AutoACD 讀取，通常可能會遇到比例的問題。

以下是相關的 Config.pro & 工程圖範本 的設定

狀況 1 :

當在 Creo 工程圖準備匯出到 Dwg / Dxf ，AutoCAD 開啟時常常要放大比例25.4 來轉換mm / inch比例大小

原因出在工程圖範本有個設定內定是inch ，可將此設定改為mm 。這樣一來匯出時會與你的工程圖是同比例大小。

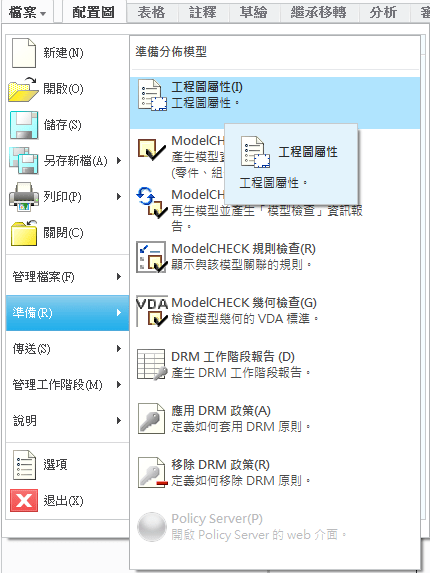

2013-4-3 下午 01-03-20

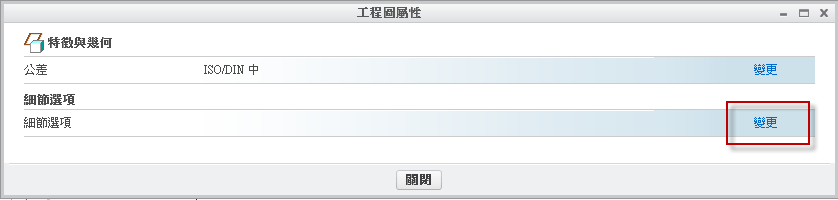

2013-4-3 下午 01-04-25

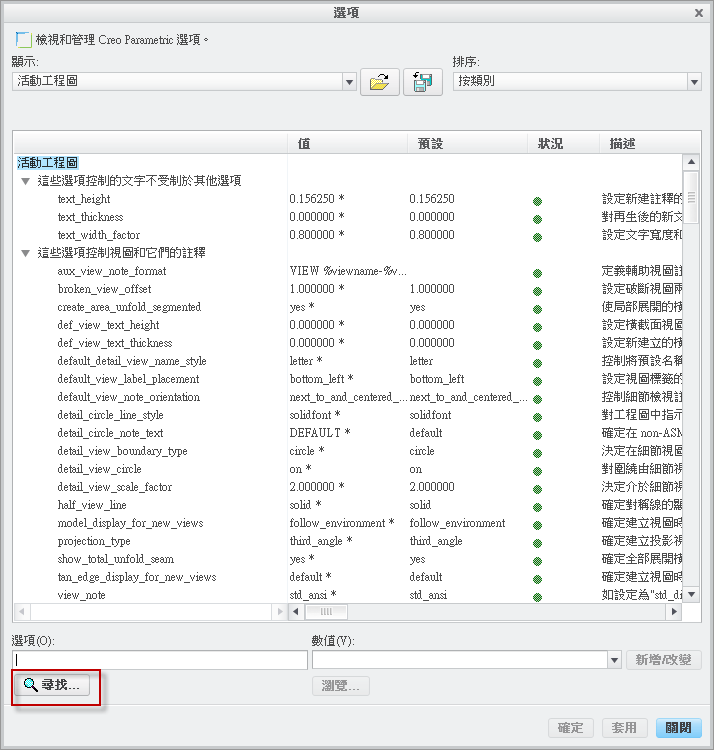

2013-4-3 下午 01-07-29

完成後新增變更並套用即可。

狀況 2 :

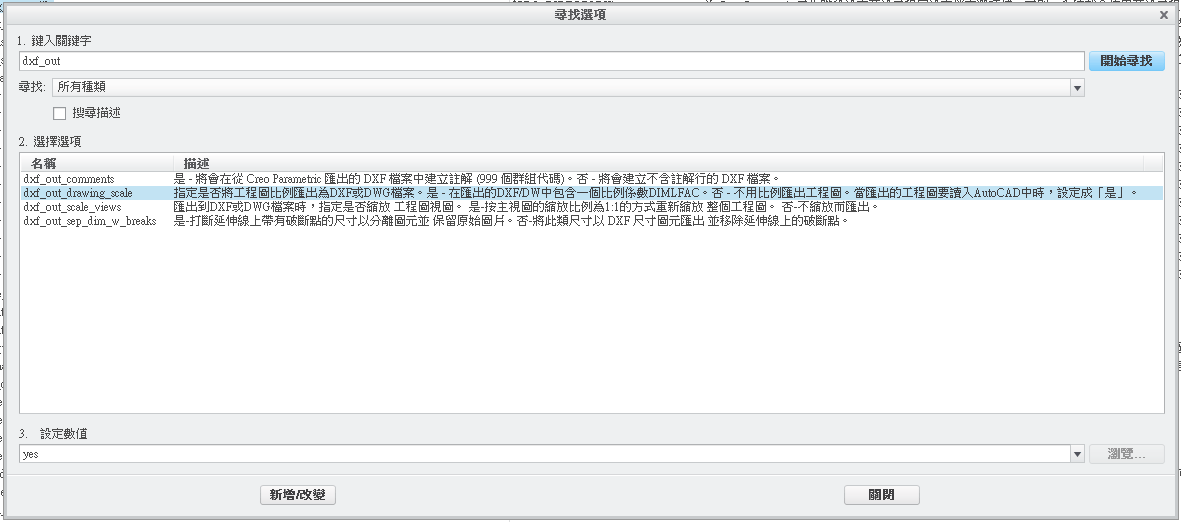

當 Creo 工程圖中視圖比例有可能是 1:2 或 2:1 或是其他，但是當轉出 Dwg / Dxf 想要把比例控制為 1:1 時，可控制下面兩個 Config.pro的值。

dxf_out_drawing_scale > yes

dxf_out_scale_views      > yes    按主視圖的縮放比例為 1:1 的方式重新縮放整個工程圖。

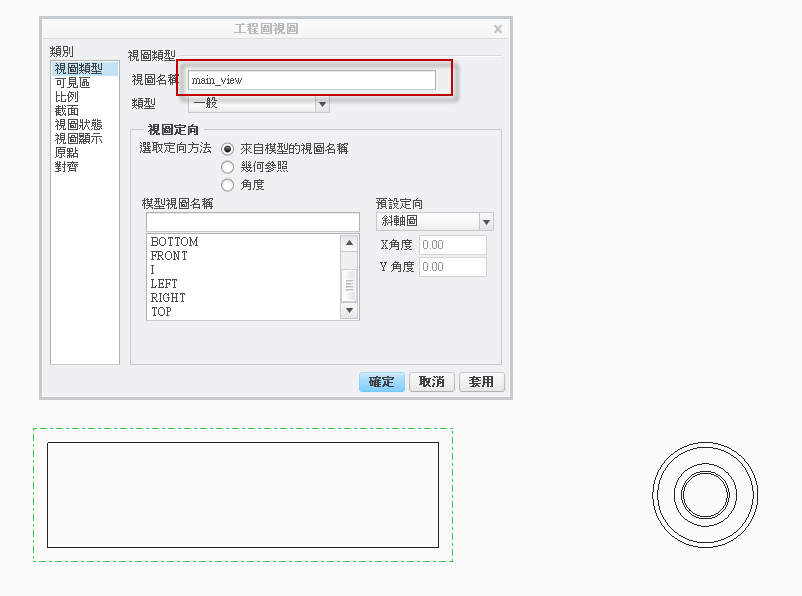

新增的主要視圖 更名為 Main_view

shawn

,
←
→

「工程圖匯出 Dwg/Dxf 1:1 比例設定」 有 5 則迴響

  1. 「fendi boots」的個人頭像
    fendi boots

    Thanks very interesting blog!

    回應
  2. 「Sean」的個人頭像
    Sean

    請問一下
    要如何儲存這種型式
    方便以後不需要每次開啟新檔
    再進去調"比例設定"
    謝謝!

    回應
    1. 「shawn1222」的個人頭像
      shawn1222

      你應該是直接用裝好的預設範本。
      一開始要先用預設的範本下去改成自己要用的範本
      之後開新工程圖要直接用改好的範本做就不用每次都改。

      回應
  3. 「高先生」的個人頭像
    高先生

    首先很感謝您們提供這平台，讓我們學習到更多Creo 的運用。
    但我有一個小困擾!
    就是轉成DWG檔時，約十幾張的工程圖中就有一張，在轉檔後並不是 1:1 。
    而且，如不是 1:1 時，它的縮放比例，也沒有固定。有時是 2:1 有時又是 1‧5:1 。
    但是不正確的比例是不高。
    不知各位前輩們，是不是也類似的困擾呢?

    回應
    1. 「shawn1222」的個人頭像
      shawn1222

      您要的應該是這篇文章
      https://jetsoftqa.wordpress.com/2012/09/05/creo-drw-%E8%BD%89-cad-%E6%AF%94%E4%BE%8B%E6%B8%AC%E8%A9%A6/
      參考B點的敘述

      回應
