族表設定+工程圖族表

這一篇主要是設計自行車輪框尺寸的控制,其中搭配骨架設計來主控我的輪框外徑與寬度。

這個骨架衍伸出其他族表的規格,當完成時 如何運用工程圖中的重複區域來設計族表的表格。

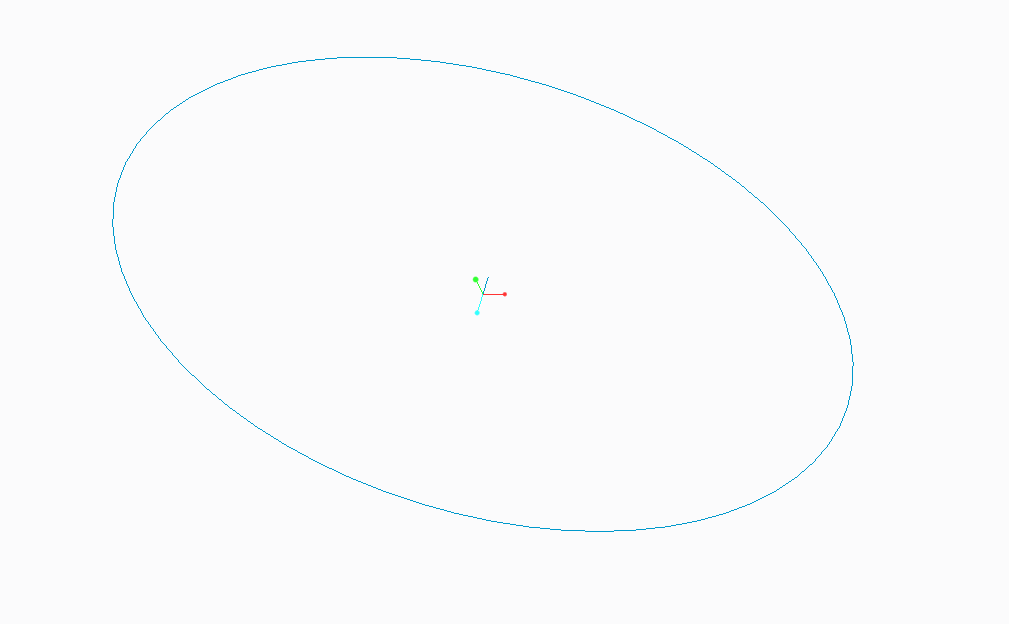

1. 一開始先到這輪框的骨架檔案,先利用草繪設定直徑與寬度兩個元素。

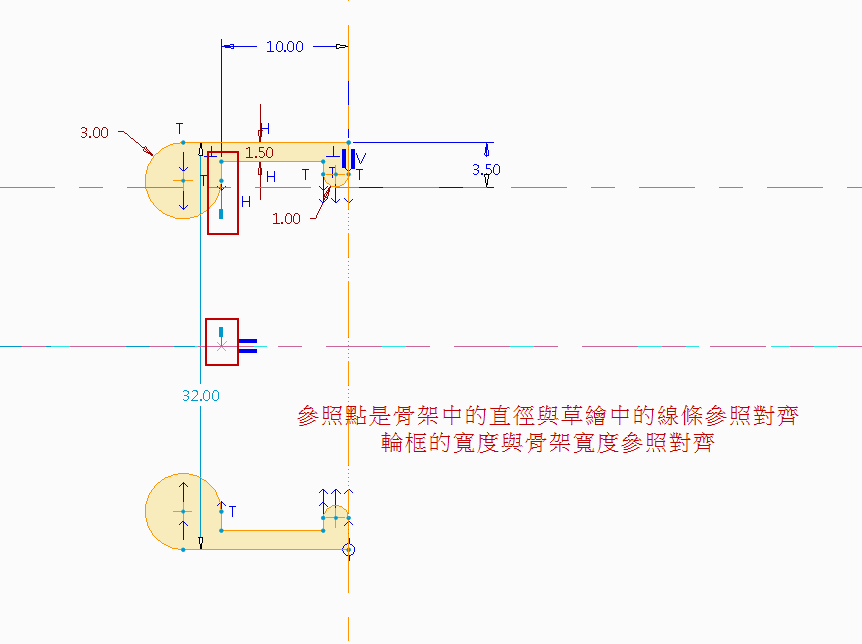

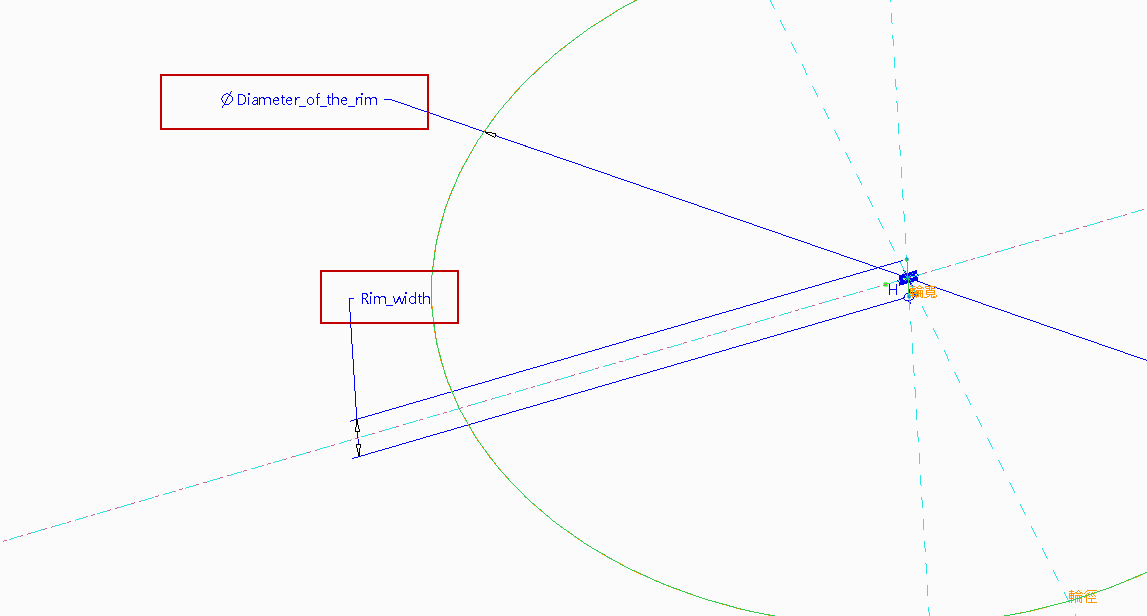

2. 修改兩個草繪尺寸屬性名稱如下圖。

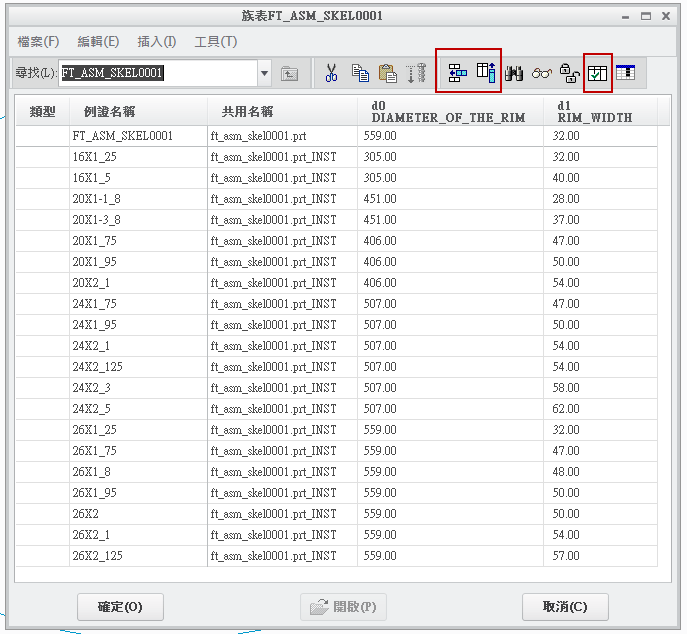

3. 針對這兩個尺寸建立族表。

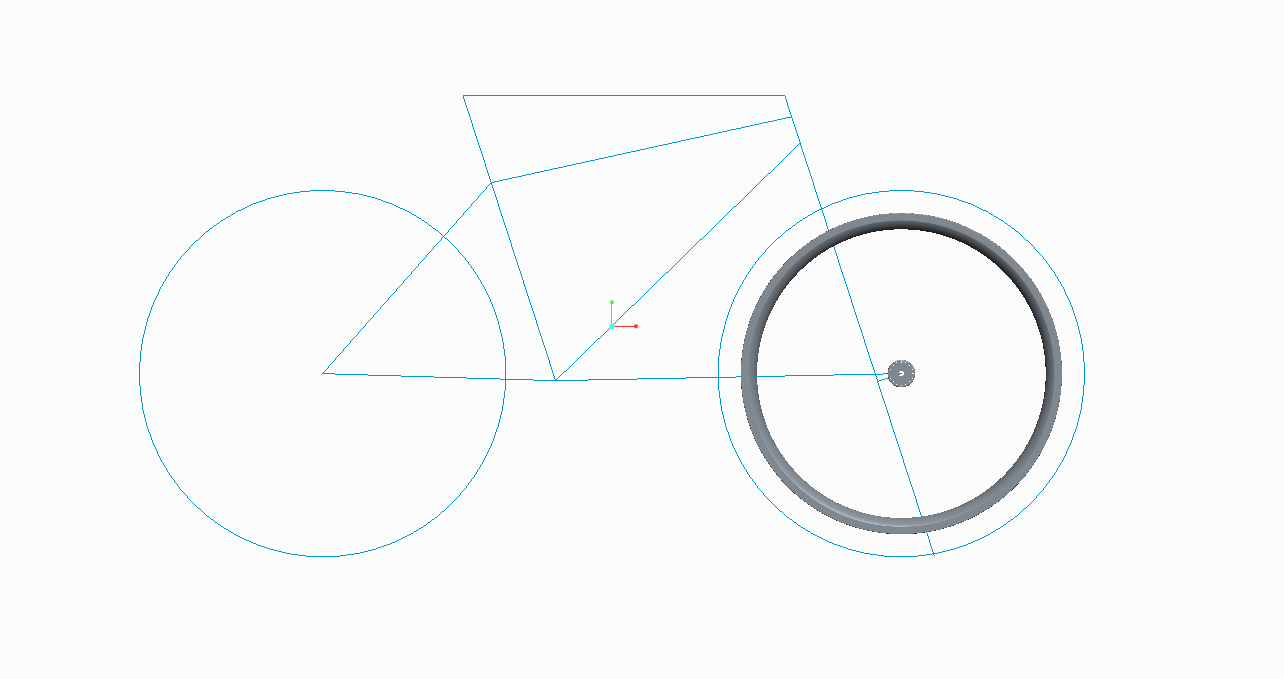

4. 開啟輪框組件,在組件中啟動輪框零件把重點尺寸與骨架參照產生關係。之後再把輪框零件建模完成。

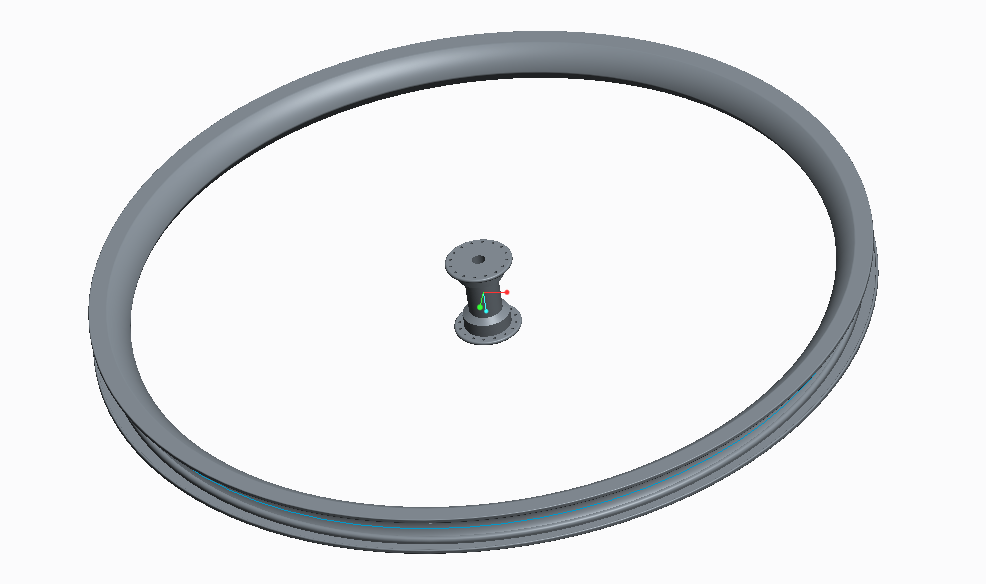

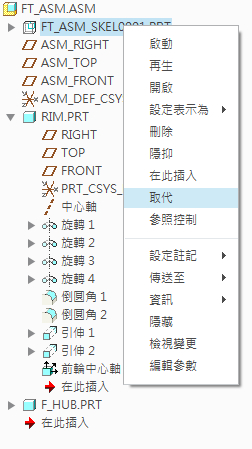

5. 在組件中針對骨架取代零件,選擇變更例證規格並套用確定。

取代前後



6. 工程圖例證表格設計,骨架必須在工程圖中為主表示。

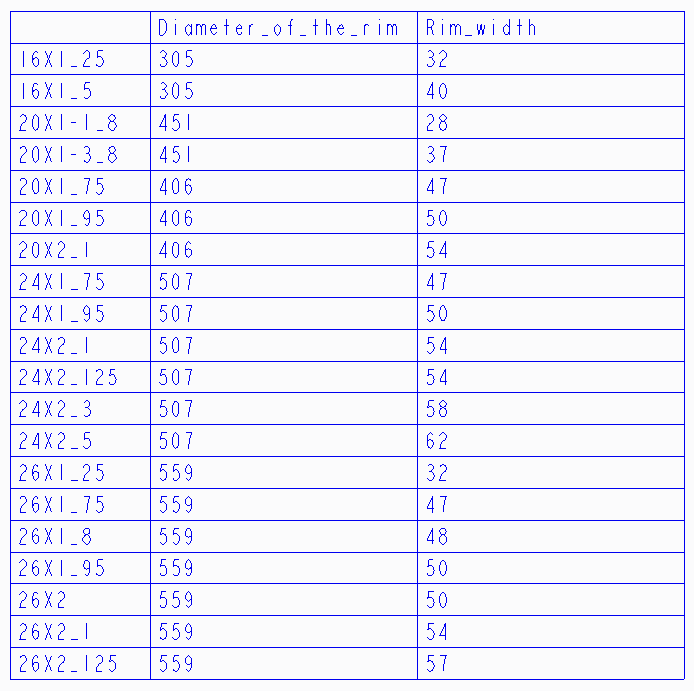

插入2 x 2表格 – 製作重複區域 – 新增 – 二維 點法順序如下圖

7. 新增符號報告

1表格: fam. inst. param. name

2表格: fam. inst. name

3表格: fam. inst. param. value

完成後執行更新表
