工程圖尺寸箭頭設定

Creo 1.0 工程圖環境中

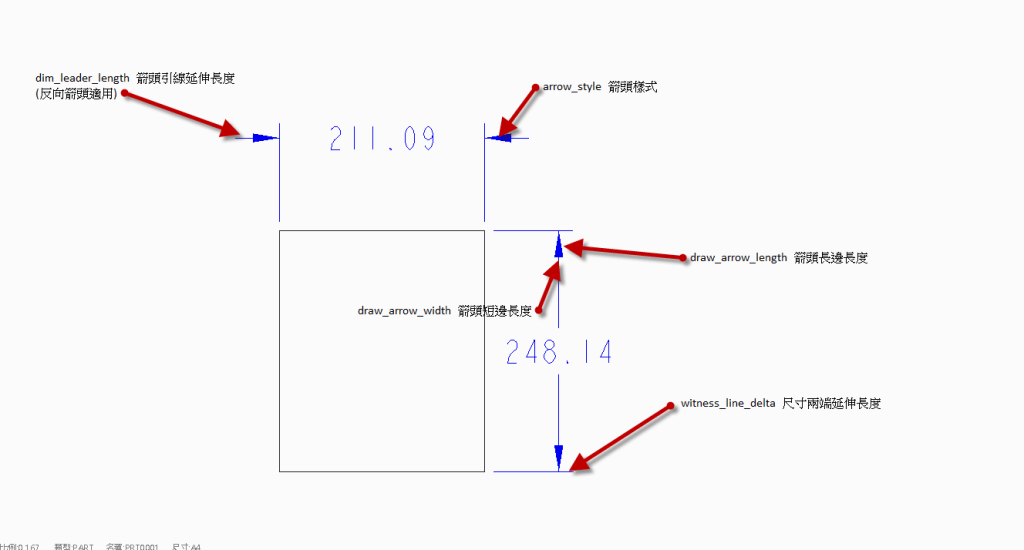

檔案—->準備—->工程圖屬性—>細節選項—>變更

arrow_style  箭頭樣式

draw_arrow_length  箭頭長邊長度

draw_arrow_width  箭頭短邊長度

dim_leader_length  箭頭引線延伸長度(反向箭頭適用)

witness_line_delta  尺寸兩端延伸長度
